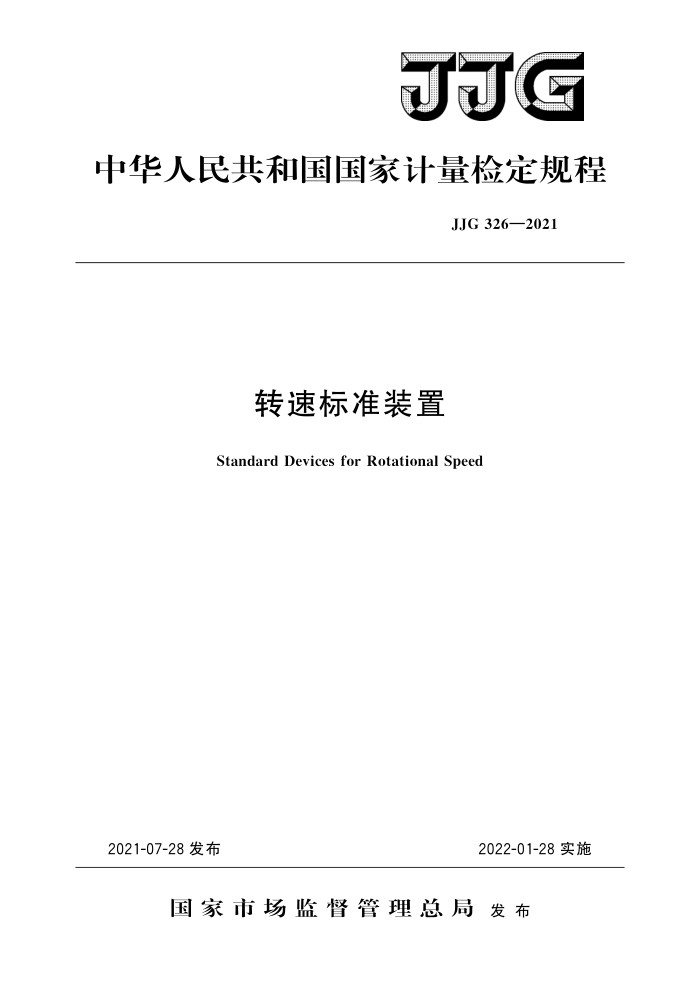

JJG
中华人民共和国国家计量检定规程
JJG326—2021
转速标准装置
Standard Devices for Rotational Speed
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJG326—2021
转速标准装置检定规程 Verification Regulation of Standard
JJG 326—2021 代替JJG326—2006
Devices forRotational Speed
归口单位：全国振动冲击转速计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：北京市计量检测科学研究院
江西省计量测试研究院山西省计量科学研究院浙江省计量科学研究院福建省计量科学研究院
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG 326—2021
本规程主要起草人：
孙桥 (中国计量科学研究院) 白杰（中国计量科学研究院）
参加起草人：
于宝良（北京市计量检测科学研究院）杨琪琪（江西省计量测试研究院）白敏（山西省计量科学研究院）俞醒言（浙江省计量科学研究院）马 兴（福建省计量科学研究院） JJG326—2021
目 录
引言 1 范围 2 引用文件· 3 术语
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (5) (6) (7) (8)
概述计量性能要求通用技术要求
4 5 6 6.1外观要求
6.2其他技术要求。 7 计量器具控制 7. 1 检定条件..· 7. 2 检定项目.· 7.3 检定方法 7. 4 检定结果的处理·· 7.5 检定周期附录A检定记录推荐格式附录 B 检定证书内页格式附录 C 检定结果通知书内页格式
- JJG326—2021
引言
本规程根据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1094一2002《测量仪器特性评定》等，结合我国目前转速标准装置的实际使用情况，对JJG326一2006进行修订，是实现转速量值有效溯源的技术保证。
本规程与JJG326一2006相比，除编辑性修改外主要技术变化如下：
增加了引言、引用文件、术语部分；调整了概述，增加转速源的类型和控制系统的类型；
一
调整了转速测量范围；调整了转速标准装置的分级，增加0.0005级，不保留0.1级；删除了计量性能要求中2h转速稳定性、开机频率准确度、声噪声的要求：删除了检定项目中转速可逆性、振动水平的检定要求；调整了通用技术要求；调整了计量器具控制的内容；明确了检定结果的处理；调整了附录。
本规程的历次版本发布情况为：
JJG326—2006; JJG326—1983。
II JJG326—2021
转速标准装置检定规程
1范围
本规程适用于测量范围不小于（30～30000）rmin的0.0005级、0.001级、
0.005级和0.01级转速标准装置的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJG1134一2017转速测量仪凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语 3.1 转速标准装置standarddeviceforrotationalspeed
能够在宽量程范围提供高准确度转速输出的计量装置。
4概述
转速标准装置主要用于各类转速表、转速传感器和转速测量仪的检定和校准。它通常由转速源、变速箱、控制系统及辅助设备组成。转速源通常采用直流伺服电动机、步进电动机或空心杯电动机；变速箱通常采用齿轮箱或其他变速设备；控制系统采用闭环控制或开环控制，用于保证标准转速输出的准确度和稳定性。 5 计量性能要求
转速标准装置的计量性能要求见表1。
表1 转速标准装置计量性能指标
性能指标
序号
项目
0.0005级
0.001级（30~30000）r/min 1×105
0.005级
0.01级
最小测量范围
1 2 转速测量不确定度（k=3) 5×10-6
5X×10-5 5×105 1×10-5
1×10-4 1×10-4 2×10-5
转速稳定性 4h时基频率稳定度
5X10-6 1X10-6
1X10-5 2X10-6
3 4
1 JJG326—2021
6通用技术要求
6.1外观要求 6.1.1转速标准装置应配有说明书及全部必备附件，其铭牌或外壳上应标明装置的名称、型号规格、生产厂家、出厂编号和生产日期。 6.1.2转速标准装置外形结构应完好，无影响正常工作的机械损伤。其开关、按键等操作灵活可靠，标志清晰明确，输出输人插座应无松动，显示清晰完整 6.2其他技术要求 6.2.1转速标准装置按使用说明书要求进行通电、预热后，装置各部分应能正常工作，转速输出能按说明书中的分辨力进行调节。配有打印设备的转速标准装置，其打印结果应清晰可辨。 6.2.2转速标准装置应留有时基晶振频率的输出接口。 7计量器具控制
7.1检定条件 7.1.1检定时的环境条件 7.1. 1.1 温度为（23士5）℃，相对湿度≤85%。 7.1.1.2电源电压的变化应在（220士22）V范围内， 7.1.1.3周围无影响正常检定工作的电磁干扰和机械振动。 7.1.2检定设备
检定转速标准装置的设备见表2。
表2检定设备
序号
名称
技术要求
转速测量仪的准确度等级与被检转速标准装置的准确度等级之比，应小于或等于1：2；或转速测量系统的扩展不确定度（k=2）与被检转速标准装置的扩展不确定度（k=3）之比，应小于或等于1：3 晶振频率：≥10MHz 开机准确度：≤2×10-7 日稳定度：≤2×10-7 显示位数：不少于八位
转速测量仪或转速测量系统
1
2
数字频率计
7.2检定项目
首次检定、后续检定和使用中检查的项目见表3。
2 J.JG326—2021
表3检定项目
使用中检查
序号 1 2 3 4 5 注：“十”表示应检项目，“一”表示不检项目。
项目通用技术要求测量范围转速测量不确定度
首次检定
后续检定
+ + + + +
+ + + X
+ + +
转速稳定性 4h时基频率稳定度
/
7.3检定方法 7.3.1通用技术要求检查
转速标准装置开机后应能正常工作，用手感、目测的方法进行检查，通用技术要求的检查结果应符合6.1、6.2的相关要求。 7.3.2转速测量不确定度及测量范围的检定 7.3.2.1检定点的选择
在被检转速标准装置的量程内均匀选定至少12个检定点，应包含30r/min、
50r/min、100r/min、300r/min、500r/min、1000r/min、3000r/min、5000r/min、 10000r/min、20000r/min和30000r/min。 7.3.2.2试运转
首先将转速测量仪（或转速测量系统）和被检转速标准装置按说明书操作进行预热及安装调整好转速传感器，并确认能正常接收转速信号。然后，选定最低和最高两个检定点按说明书操作进行被检转速标准装置试运转，如被检转速标准装置能够正常输出转速设定值，准备进行转速检定。 7.3.2.3转速测量不确定度及测量范围检定
将转速标准装置分别调到检定点的转速值，待转速输出稳定后，在同一检定点连续读取并记录转速测量仪（或转速测量系统）的10个显示值。
每一个检定点的转速测量不确定度按照下列公式计算：
(1)
2
N
(ni
n)
(2)
S N
N- SN=×100%
(3)
0.
/Nn Ino n /3n
X 100%
(4) 3
b
