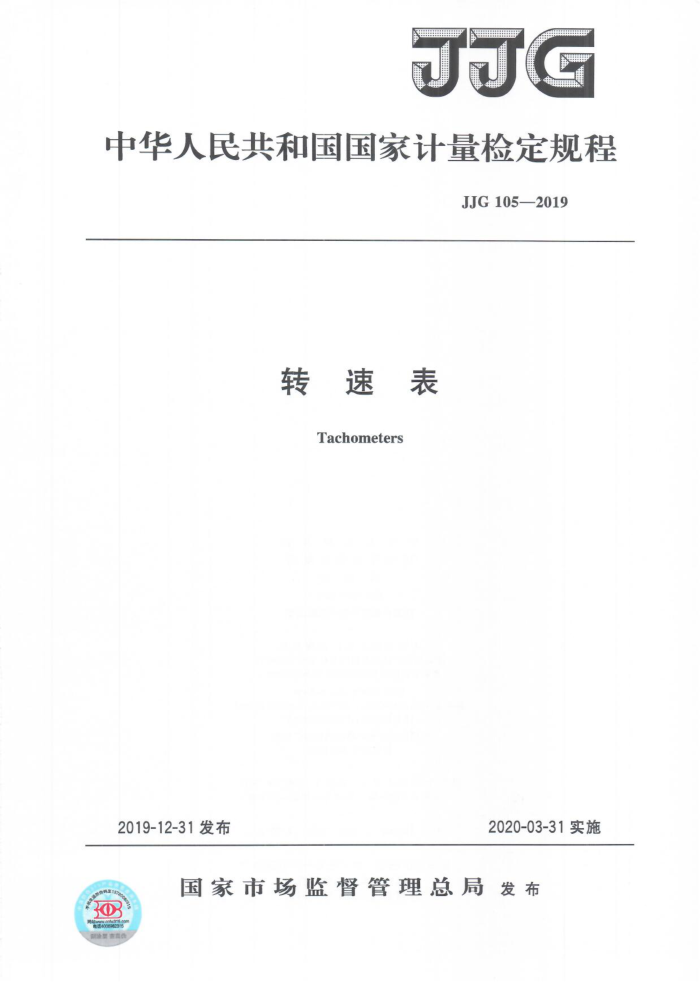

JJG
中华人民共和国国家计量检定规程
JJG105—2019
转速表
Tachometers
2020-03-31实施
2019-12-31发布
国家市场监督管理总局发布
O 中华人民共和国国家计量检定规程
转速表 JJG105—2019
国家市场监督管理总局发布
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)68533533 发行中心：（010)51780238
读者服务部：（010)68523946 中国标准出版社案皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数18千字 2020年5月第一版2020年5月第一次印刷
*
书号：155066·J-3660定价 18.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJG105—2019
转速表检定规程
JJG105—2019 代替JJG105—2000
Verification Regulation of Tachometers
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：北京市计量检测科学研究院
江西省计量测试研究院山西省计量科学研究院北京伊麦特科技有限公司
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG105—2019
本规程主要起草人：
孙桥（中国计量科学研究院）白杰（中国计量科学研究院）
参加起草人：
于宝良（北京市计量检测科学研究院）杨琪琪（江西省计量测试研究院）白 敏（山西省计量科学研究院）杜磊（中国计量科学研究院）陈进法（北京伊麦特科技有限公司） JJG105—2019
目 录
引言 1范围· 2引用文件· 3术语和计量单位· 3.1 转速表· 3.2转速比 3.3示值变动性 4 概述
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (7) (10)
计量性能要求. 6通用技术要求 6.1外观要求· 6.2 其他技术要求· 7计量器具控制· 7.1 检定条件. 7.2 检定项目… 7.3 检定方法 7.4 检定结果的处理· 7.5 检定周期· 附录A 转速表检定记录（推荐）格式附录B转速表检定证书内页格式附录C检定结果通知书内页格式
5
. JJG105—2019
引言
本规程根据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》等计量规范，结合我国目前转速表的实际使用情况，对JJG105- 2000进行修订，是实现转速量值有效溯源的技术保障。
本规程与JJG105一2000相比，除编辑性修改外，主要技术性修改如下：
增加了引言、范围、引用文件部分；调整了术语“转速表”“转速比”及“示值变动性”的定义；删除了其余术语的定义，调整了转速表的分类，不按照工作原理，而根据测量方式和显示方式进行
分类；
调整了转速表的分级，不保留0.01、0.02、0.2、1.5、 25级删除了什量性能要求中“十1个字”“十2个字”的要求；周整 通用技术要求；调整了计量器具控制的内容一明确了检定结果的处理增 曾加了附录人检定记录（推 有 格式增 曾加了附录B检定证书内页格式；增加了附录 检定结 果通知书内页格工
本规 程的 历次版本 发布情况为
JG105—2000 G10 1983
JJG327/-1983。
ⅡI JJG105—2019
转速表检定规程
1范围
本规程适用于0.05级、0.1级、0.5级、1级和2级转速表的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG326转速标准装置凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1转速表tachometer
测量各种旋转物体旋转速度的仪器仪表。转速的计量单位为转每分，r/min。 3.2转速比rotationalspeedratio
转速表测量的实际转速值与转速表刻度值之比。 3.3示值变动性indicationvariation
在被测旋转物体和测量状态不作任何改变的情况下，对同一被测转速量进行多次重复读数，其示值的最大变化量。 4概述
转速表用于测量各种旋转物体的旋转速度，按其工作原理主要包括以下类型：离心式转速表、定时式转速表、磁电式转速表、涡流式转速表、霍尔式转速表、频闪式转速表、光电式转速表等。转速表的测量方式通常可以分为接触式和非接触式，其转速示值的显示方式通常可以分为指针式和数字式。为了便于计量性能要求和计量器具控制的规范统一，本规程对不同工作原理的转速表按照测量方式和显示方式进行分类。其中，多用转速表具备接触式和非接触式两种测量方式。 5计量性能要求
非接触式转速表的计量性能要求见表1，接触式转速表的计量性能要求见表2。
1 JJG105—2019
表1非接触式转速表计量性能指标
项目准确度等级最小测量范围最大允许误差示值变动性
性能指标
序号
0.05级 (100~20000）r/min ±0.05%
0.1级
0.5级 (100~8000)r/min
1级
1 2 3
±1% 1%
±0.1% 0.1%
±0.5% 0.5%
0.05% 表2接触式转速表计量性能指标
项目准确度等最小测量范围最大允许误差示值变动性
性能指标
序号
2级
0.1级
0.5级
(100~8000r/min ±0.5%
1 2 3
±0.1% 0.1%
±1 1%
±2% 2%
0.5%
6 通用技术要求 6.1 外观要求 6. 1.1 转速表应配有说明书及全部必备附件，其铭牌或外壳上应标明型号
