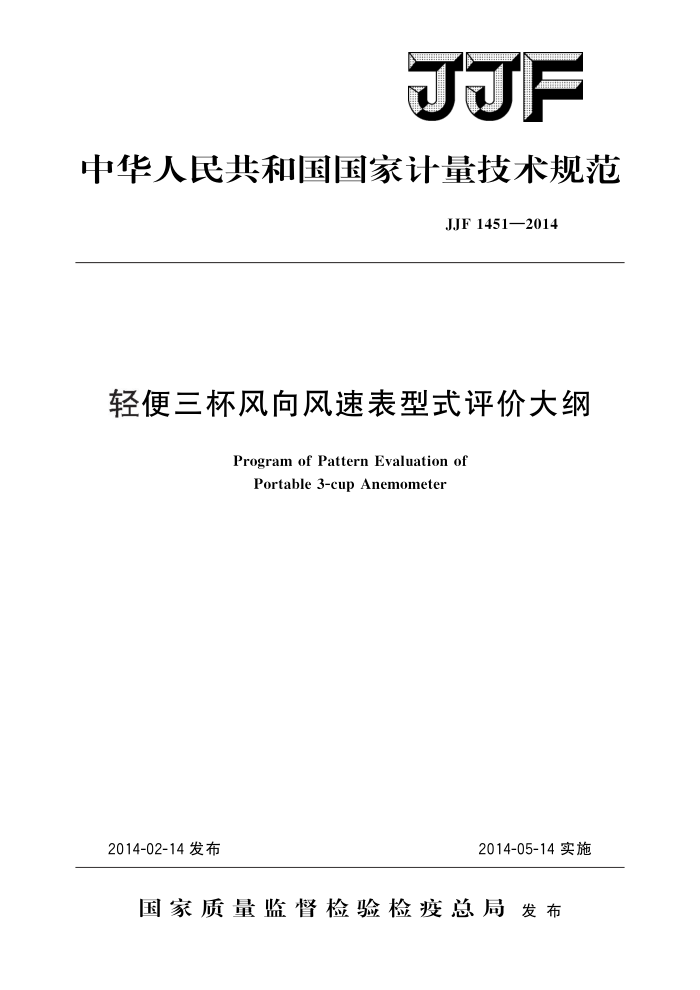

JJF
中华人民共和国国家计量技术规范
JJF1451—2014
轻便三杯风向风速表型式评价大纲
Program of Pattern Evaluation of
Portable 3-cup Anemometer
2014-05-14实施
2014-02-14发布
国家质量监督检验检疫总局发布 JJF1451—2014
轻便三杯风向风速表
型式评价大纲 Program of Pattern Evaluation of Portable 3-cup Anemometer
JJF 1451—2014
归口　单位：全国压力计量技术委员会起草单位：中国气象局气象探测中心
中国白城兵器试验中心
上海市气象信息与技术支持中心
本规范委托全国压力计量技术委员会负责解释 JJF1451—2014
本规范主要起草人：
畅世聪（中国气象局气象探测中心）李建英 （中国气象局气象探测中心）张艳昆（中国白城兵器试验中心）彭 慧（上海市气象信息与技术支持中心）
参加起草人：
王有利（中国气象局气象探测中心）袁 峰（中国白城兵器试验中心） JJF1451—2014
目 录
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (5) (6) (6) (7) (7) (7) I
引言 1范围 2引用文件… 3 概述 4 法制管理要求 4.1计量单位 4.2 最大允许误差 4.3计量法制标志和计量器具标识 4.4 试验样机
.*
计量要求…· 5. 1 风向表示值误差· 5. 2 风向表测量范围. 5. 3 风向标启动风速 5. 4 风速表示值误差.· 5. 5 风速表测量误差 5.6 风速表测量范围· 5. 7 风杯启动风速 5.8 定时机构定时误差· 6 通用技术要求 6. 1 外观· 6.2 机械性能…· 6.3 贮存温度…· 7 型式评价项目 8 试验项目的试验方法和条件 8.1 风向表示值误差·· 8. 2 风向表测量范围. 8.3 风向标启动风速 8. 4 风速表示值误差· 8.5 风速表测量误差.. 8.6 风速表测量范围 8.7 风杯启动风速 8.8 定时机构定时误差 8.9 外观：
5 JJF1451—2014
8.10 机械性能 8.11 高低温试验 9 型式评价结果的判定原则· 附录A轻便三杯风向风速表型式评价原始记录表格式附录B轻便三杯风向风速表测量误差计算方法附录C 轻便三杯风向风速表制造计量器具许可证考核必备条件
(8) (8) (9) (10) (16) (17)
II JJF1451—2014
引言
JJF1016《计量器具型式评价大纲编写导则》、JJF1001《通用计量术语及定义》、 JJF1059《测量不确定度评定与表示》共同构成支撑本大纲编写工作的基础性系列规范，大纲中的法治管理要求、计量要求及通用技术要求依据JJF1015一2002《计量器具型式评价和型式批准通用规范》提出
本规范为首次发布。
I JJF1451—2014
轻便三杯风向风速表型式评价大纲
1范围
本型式评价大纲适用于机械式的轻便三杯风向风速表（以下简称三杯风表）的型式评价。
2 引用文件
JJG431DEM6型轻便三杯风向风速表检定规程 Q/QH008-91轻便三杯风向风速表上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3概述
三杯风表是用于30m/s以下风向风速测量的仪器，具有无需电力驱动和便携的特点，主要由风向表和风速表组成。
风向罗盘在地磁场作用下，其方位南北刻线与地磁南北极自动对准，风向标在风力作用下，带动指针在风向罗盘上指示出风向。风速表采用对60s内风速传感器在风力驱动下的转动进行积分的方法，计算该时间段内的平均风速，并在指示机构上进行显示。
4法制管理要求
4.1计量单位
三杯风表应分别采用“m/s”“（°）”和“s”作为风速、风向和时间的单位。
4.2最大允许误差
三杯风表的风向最大允许误差为士10°，风速最大允许误差为士（0.5m/s十0.02）。 注：为标准风速，m/s。
4.3计量法制标志和计量器具标识 4.3.1计量法制标志包括以下内容：
一制造计量器具许可证的标志和编号（试验样机应留出相应位置）；一三杯风表型式批准标志和编号（试验样机应留出相应位置；本项不是强制性规
定)；
一产品合格证、印（此项可与仪表本体分开设置）。
1 JJF1451—2014
4.3.2三杯风表标识包括以下内容：
名称、规格（型号）、生产厂名或商标；一示值最大允许误差；一测量范围；
制造年月及仪表编号或批号。
4.4试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。按单一产品申请的，样机数量为3台；按系列产品申请的，应提供所申请系列的所有规格的样机，抽取每一系列产品中三分之一有代表性的规格产品进行试验，每种规格提供试验样机数量按单一产品的原则执行。具有代表性的规格，由受理申请的政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件和产品规格确定。
5计量要求 5.1风向表示值误差
风向表示值误差的绝对值应不大于10°。
5.2风向表测量范围
风向测量范围为0°~360°。 5.3风向标启动风速
风向标启动风速应不大于1m/s。
5.4风速表示值误差
风速表示值误差的绝对值应不大于（0.5m/s十0.02）。 5.5风速表测量误差
风速表测量误差的绝对值应不大于0.40m/s。 注：本规范中，风速表测量误差为风速表示值经线性回归修正后的误差。
5.6风速表测量范围
风速表测量范围为（1～30）m/s。 5.7风杯启动风速
风杯启动风速不大于0.8m/s。 5.8定时机构定时误差
定时机构定时误差的绝对值应不大于1S。
6通用技术要求
6.1外观 6.1.1各零部件的安装应正确、牢固，无松动、无变形，表面平整光洁。刻线和标字应清晰，刻线应匀直。不得有影响读数、使用性能及外观的缺陷。风向罗盘上的刻线，在北、东、南、西四个方位，应同时标出角度及方位。 6.1.2三个风杯及杯臂的几何形状应相同，相邻两臂间的夹角应为120°。风杯的切口平面与转动平面应相互垂直，风杯的转动平面与风速表中心轴线应相互垂直。风速指针 2 JJF
