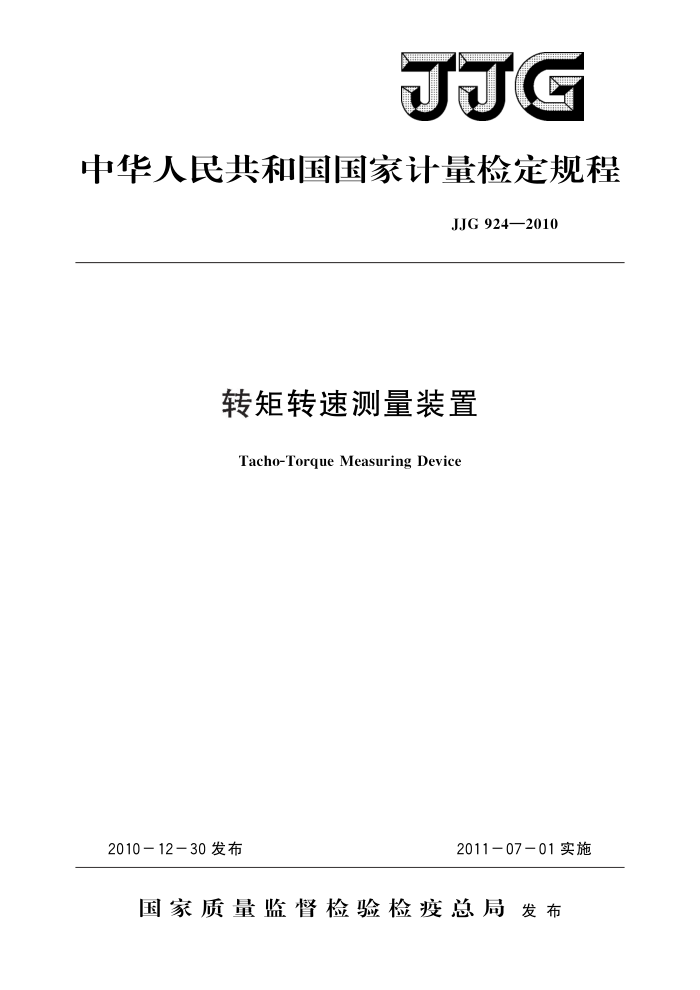

JJG
中华人民共和国国家计量检定规程
JJG924—2010
转矩转速测量装置
Tacho-Torque Measuring Device
2011-07-01实施
2010-12-30发布
国家质量监督检验检疫总局发布 JJG 924—2010
转矩转速测量装置检定规程
JJG 924—2010 代替JJG924—1996
VerificationRegulation of
Tacho-Torque Measuring Device
本规程经国家质量监督检验检疫总局于2010年12月30日批准，并自
2011年7月1日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：上海市计量测试技术研究院
中国计量科学研究院中国船舶重工集团公司第七○四研究所
参加起草单位：昆山市创新科技检测仪器有限公司
温岭市电器机械厂
本规程委托全国力值硬度计量技术委员会负责解释 JJG 924—2010
本规程主要起草人：
印保靖 （上海市计量测试技术研究院）成 勇（上海市计量测试技术研究院）郭 斌（中国计量科学研究院）李 涛（中国船舶重工集团公司第七○四研究所）
参加起草人：
史伟 (上海市计量测试技术研究院) 陶泽成（昆山市创新科技检测仪器有限公司）毛菊福（温岭市电器机械厂） JJG924—2010
目 录
1 范围 2 引用文献 3 概述·
(1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (3) (6) (6) (7) (9) (10)
计量性能要求 5 通用技术要求 5.1外观及安装要求 5.2电器安全性 5.3功能要求 6计量器具控制 6.1检定条件.. 6.2 检定项目和检定方法， 6.3 检定结果的处理· 6.4检定周期附录A转矩转速测量装置检定记录格式附录B 转矩转速测量装置检定证书内页格式附录 C 转矩转速测量装置检定结果通知书内页格式
2
.. JJG924—2010
转矩转速测量装置检定规程
1范围
本规程适用于转矩转速测量装置的首次检定、后续检定和使用中检验。
2 引用文献
本规程引用以下文献： JJG769一2009扭矩标准机检定规程 JJG105一2000转速表检定规程 JJF1011一2006力值与硬度计量术语及定义 JJF1156—2006# 振动冲击转速计量术语及定义 JB/T6876一1993转矩转速传感器 JB/T6877—1993转矩转速测量仪使用本规程时应注意使用上述引用文献的现行有效版本。
3概述
转矩转速测量装置由转矩转速传感器（以下简称传感器）和转矩转速测量仪（以下简称测量仪）组成。传感器串入到被测旋转轴系中，通过测量仪进行转矩值测量和转速值测量及显示，并按功率函数式运算显示机械功率。其转矩值的测量是通过测量传感器承扭轴的扭转变形量，所得信号经测量仪处理转换为转矩值；其转速值的测量采用频率计数法。装置中的传感器一般分为磁电相位差式、光电相位差式、应变式等。
计量性能要求
4
转矩转速测量装置的计量性能应符合表1的要求。
表1转矩转速测量装置的计量性能要求
序号 1 转矩零点漂移 2 转矩回零差 3
0. 1
0. 2
0. 5
准确度等级
1
(%FS) ±0.02 ±0.04 ±0.10 ±0.20 (%FS)
±0.01 ±0.02 ±0.05 ±0.10 ±0.10 ±0.20 ±0.50 ±1.00 0.10
(%FS) (%FS) (%FS) (%FS) (%FS) (%FS)
静态转矩示值误差静态转矩重复性转速零点漂移转速回零差转速示值误差转速重复性
0.20
0.50
1.00
4 5 6 7 8
±0.02 ±0.04 ±0.10 ±0.20 ±0.01 ±0.02 ±0.05 ±0.10 ±0.10 ±0.20 ±0.50 ±1.00 0.10
0. 20
1. 00
0.50
1 JJG924—2010
表1(续)
序号 9 10 套简同轴度引起转矩的变化量 (%FS) 11 转轴同轴度引起转矩的变化量 (%FS)
0. 1 ±0.10 ±0.20 ±0.30 ±0.50 0.10
准确度等级
0. 2
0. 5
转速变化引起转矩的变化量
(%FS)
0.20 0.20
0.30 0.50
0.10
0.50
0.30
注：表中10，11项仅适用于配用相位差式传感器的转矩转速测量装置。
5
通用技术要求 5. 1 外观及安装要求 5.1.1 转矩转速测量装置及其附件的外观不应有影响技术性能的缺陷。 5.1.2传感器和测量仪均应有铭牌，铭牌上应标明其名称、型号规格、编号、准确度等级、制造厂名和出厂日期等。必要时，传感器还应标出其额定转矩、额定转速、标定温度、标定系数、齿数等 5.1.3转矩转速测量装置应安装稳固。周围环境应清洁，无影响检定结果的振动、冲击、电磁场或其他干扰源，无腐蚀性气体。 5.2电器安全性
转矩转速测量装置的电气设备应安全、可靠，无漏电现象。数据测量、传输和显示等应正常。 5.3功能要求
转矩转速测量装置的所有按键、旋钮应灵活、可靠。应具有相应参数的设定和调零功能。
6 计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验， 6.1检定条件 6.1.1转矩转速测量装置应在室温为（20士5)℃，相对湿度不大于80%的条件下检定。 6.1.2工作电源的电压波动范围不超出额定电压的士10%。 6.1.3检定用设备 6.1.3.1扭矩标准机
按照表2的要求选择合适的扭矩标准机。
表2扭矩标准机的准确度级别要求
扭矩标准机准确度级别
转矩转速测量装置准确度级别
0. 1 0. 2 0. 5 1
不低于0.05级
不低于0.1级
不低于0.3级
2 JJG924—2010
6.1.3.23 转速表的准确度等级应不大于被检转矩转速测量装置的准确度等级的1/3 6.1.3.3拖动设备应能达到被检转矩转速测量装置的额定转速，转速波动量不超过其转速分辨力的2倍。 6.2检定项目和检定方法 6.2.1 转矩转速测量装置的首次检定、后续检定和使用中检验项目见表3。
表3转矩转速测量装置检定项目
首次检定
序号 1 2 3
检定项目外观及工作正常性
使用中检验
后续检定
+ + + + + + + +
+
+
转矩零点漂移及转速零点漂移转矩回零差及转速回零差静态转矩示值误差及转矩重复性转速示值误差及转速重复性转速变化引起转矩的变化量套筒同轴度引起转矩的变化量转轴同轴度引起转矩的变化量
+ + + +
+ + +
5 6 7 8 注：1.表中“十”表示应检项目，“一”表示可不检项目；
2.表中7，8检定项目仅适用于配用相位差式传感器的转矩转速测量装置。
6.2.2外观及工作正常性检查
通过目测和手动检查，其结果应符合第5章的要求
6.2.3转矩零点漂移及转速零点漂移的检定 6.2.3.1将传感器信号输出线对应接至测量仪，预热15min后将测量仪调准至零点。 必要时按传感器的额定转矩、额定转速、标定温度、标定系数、齿数等在测量仪中进行设定，对于磁电相位差式传感器还需启动传感器上的驱动电机。 6.2.3.2目测15min内零点变化，并记录偏离零点的最大转矩和转速值。零点漂移按公式（1）和（2）计算，并应符合表1要求。
Ztd = ATzmax × 100%
(1)
T. Anzmx×100%
(2)
Znd :
nr
式中：Zrd—— 转矩零点漂移：
△Tzmax 15min内偏离零点的最大转矩值，Nm；
T 额定转矩值，Nm； Znd 转速零点漂移：
AnZmax -15min内偏离零点的最大转速值，r/min；
nr 额定转速值，r/min。
6.2.4 静态转矩示值误差、转矩重复性及转矩回零差的检定
3 JJG924—2010
6.2.4.1将传感器转轴与扭矩标准机同轴串接，检查并调整测量仪的零点。选择一个方向施加扭矩（正向或反向），并按传感器的额定转矩值预扭3次，记录最后1次预扭前、后测量仪转矩零点指示值的差值。转矩回零差按公式（3）进行计算，并应符合表1要求。
Z=×100%
(3)
T.
式中：Zr—转矩回零差;
△T。一最后1次预扭后测量仪转矩零点指示值减预扭前测量仪转矩零点指示值
得到的差值，Nm。
6.2.4.2静态转矩的测量范围应从额定转矩值的20%开始至额定转矩值。检定点不得少于5点，各点应均匀分布。 6.2.4.3按照选定的检定点，逐级平稳地施加递增扭矩，直至额定转矩值，然后再逐级卸除扭矩，直至全部卸除。在加/卸载到每一个检定点后，读取并记录测量仪的转矩指示值。此过程进行3次，根据需要在每次开始时重新调整测量仪的零点。 6.2.4.4需要时按照6.2.4.1～6.2.4.3的方法进行另一方向转矩的检定。 6.2.4.5静态转矩示值误差按公式（4）进行计算，静态转矩重复性按公式（5）进行计算，并应符合表1要求。
E ==T×100% Rr=2 Tmx - Tmin × 100%
(4)
Tr
(5)
Tr
式中：Er静态转矩示值误差；
T—检定点3次测量值的平均值，Nm； T，检定点标准转矩值，Nm； Rr——静态转矩重复性； Tmax—3次测量值的最大值，Nm； Tmin——3次测量值的最小值，Nm。
6.2.5转速示值误差、转速重复性及转速回零差的检定 6.2.5.1具有转速测量功能的传感器，其转速应与拖动设备联机进行检定。测量前应在接近额定转速值试转1min，当转矩转速测量装置无异常现象，方可进行逐点测量。 6.2.5.2将传感器的一端用柔性联轴器与拖动设备连接，检查并调整测量仪的零点，并按传感器的额定转速值预转3次，记录最后1次预转前、后测量仪转速零点指示值的差值，转速回零差按公式（6）进行计算，并应符合表1要求。
Zh= no × 100%
(6)
nr
式中：Z.转速回零差;
△no最后1次预转后转速零点指示值减预转前测量仪转速零点指示值得到的差
值，r/min。
6.2.5.3转速的测量范围应从额定转速值的20%开始至额定转速值。检定点不得少于 4
