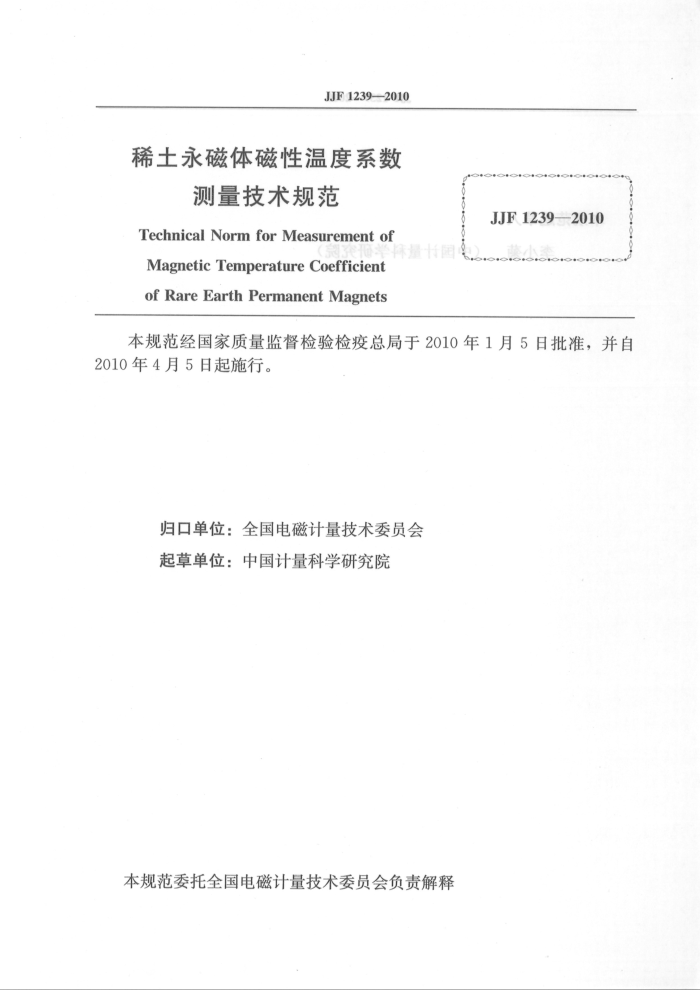

JJF1239-—2010
稀土永磁体磁性温度系数
测量技术规范
JJF12392010
Technical Norm forMeasurement of Magnetic Temperature Coefficient of RareEarthPermanentMagnets
本规范经国家质量监督检验检疫总局于2010年1月5日批准，并自 2010年4月5日起施行。
归口单位：全国电磁计量技术委员会起草单位：中国计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1239-2010
楼
荧财木艾量顺 esonoleinde
本规范起草人！
李小菊 （中国计量科学研究院）
0ueTesM
自日O1OS量国本
1
员委木支量十瀚申国全：单口印究学国中单草
市场监管总局
验责员会员委木支量十打园全开委苹财本 JJF1239—2010
目 录
适用范围 2引用文献·· 3术语和计量单位 4概述….. 5计量特性…. 5.1试样要求 5.2温度测量范围 6测量条件.... 6.1环境条件· 6.2测量设备· 7测量方法…. 8 测量结果的处理· 9 测试报告附录A测试报告（内页）格式附录B测量原始记录
1
(1) (1) (1) (1) (1) (1) .(2) (2) (2) (2) (4) (6) (6) (7) (8)
官
市场蓝管 JJF1239-2010
士女不美
稀土永磁体磁性温度系数测量技术规范
食麻片
1适用范围
#真卡
本规范规定了稀土永磁块状材料在高温下温度系数的测量方法。
RCU
2引用文献
本规范引用下列文献： IEC/TR61807—1999 Magnetic properties of magnetically hard materials at
elevatedtemperatures-Methodsofmeasurement（硬磁材料高温磁特性的测量方法）
IEC-60404-5Permanentmagnet(magneticallyhard)materials-Methodsofmea surementofmagneticproperties（永磁（硬磁）材料磁性测量方法）
GB/T3217—1992《永磁（硬磁）材料磁性试验方法》 飚JJG352-1984叟《永磁材料标准样品磁特性（试行）检定规程》 面微品羊8.1.2
味暗内品S.1.
1
GB/T9637-2001《电工术语磁性材料与元件》 JJF1013—1989 《磁学计量常用名词术语及定义（试行）》 JB/T8986-1999 《永磁材料温度系数测量方法》 使用本规范时，应注意使用上述打用文献的现行有效版本。
面七只品羊A.1.
量更S.
3术语和计量单位
回康量
国
本规范采用下列定义，其他定义见GB/T9637—1988。 全国高星 001一s式面
良品
3.1剩磁温度系数temperaturecoefficientofremanence
由于温度变化而引起剩磁的相对变化与温度变化之比；符号为αB，单位为：/℃。 3.2磁极化强度矫顽力的温度系数 temperature coefficientofmagnetic polarization coercivity
由于温度变化而引起磁极化强度矫顽力的相对变化与温度变化之比；符号为βHs，单位为：/℃。
置外1.S. 淘由置装量
4概述
床平联
本规范规定了在闭合磁路中测量稀土永磁体高温下磁特性的测量方法。 4.1原理
合
OO大
基本原理如图1所示。 磁化装置用来对被测试样进行磁化。励磁电源输出磁化电流使磁化装置产生磁化
场，磁通探测线圈与B(J）积分器相连用来测量磁感应强度，磁场探测线圈与H积分器相连用来测量磁场强度，从而测得不同温度下的剩磁和矫顽力。 5计量特性
面
5.1试样要求 5.1.1被测试样一般采用$10mm×10mm的圆柱形样品试样，其截面积在长度方向上
Is.1+b≤d
1 JJF1239-2010
相对误差不超过土1%
永贴
H积分器
XDDX
计算机或 X-Y记录仪 本
用
B(J)积分器
随文用S
限不用苹财本 OA tietee
励磁电源
DIA控制单元
AN 图1测量原理框图
B9toeborltsM微化装宣 2加热极头3 一磁通探测线圈；5一磁场探测线圈 5.1.2样品内部和外部不应有砂眼，缺口、裂纹或其他缺陷。 5.1.3样品端面应租直平行，并垂直于轴线其平行度和垂直度物不超过公差等级 9级，表面粗糙度R/.6um。
试样
ae
E TU
?
学海
5.1.4样品尺寸测量的相对误差不超过±02%
注：以上所有指标剂是用于合格性判别 仅提供参考。样林斑长》 温度系数的温度测量范围可按照有关标准的规定或供需双方商定，推希温度测量范围为20℃~100最高可到250℃ 若20℃无法准确控制，应准确记康测量时室温下
用意
5.2温度测量范围
OH
样品本身的温度值作为基础温度。
康燕干由 S8
e
桥出文 eeo
6.测量条件 6.1 环境条件
P
铂式
Ve
测量实验室环境温度应满足（20+ 5)℃，湿度不超过70%R的要求千由 6.2测量设备 6.2.1磁化装置
1
氏松单
测量装置由磁轭、加热极头磁化绕组三部分组成、磁轭、加热极头和试样构成闭合磁路。
HINAMETROLO
磁轭和极头应由矫顽力不大于100kA/m的软磁材料制成，其结构对称。为了减小因磁通迅速变化而产生的涡流，磁轭推荐用叠片铁心构成，极间距离在一定范围内连续可调。极面应为平面，表面粗糙度R。≤1.6um，两极面应平行并与磁场方向垂直。
磁化绕组的位置应尽量靠近试样并互相平行，其轴线与极头轴线一致。 两极面间的磁化场在试样、测量线圈和磁场探测线圈所占有的整个空间内应足够均
匀。因此，极面的面积和试样的尺寸必须满足下述条件：
求要发 (1)
D≥d+1.2L
上向面其，品D2.0Lno1Xmmo用来一1（2） 2 JJF1239--2010
式中D惯采圆形极面直径或矩形极面的最短边，m，同圈然！。土巢骨周然的趣沃主同用采来极间距离（即样品长度））
d一垂直于磁场方向的磁场均匀区的最大尺寸，m。 圈装工的同非不油工作时，极头中的磁通密度应比其饱和磁通密度低，以保证极面近似于磁等位面。
实际应用时，对于电工纯铁极头的磁通密度应小于1T，对于铁钻合金极头的磁通密度应小于1.2T。
当满足上述条件时，在极面间的磁场均匀区内，磁场强度的变化不小于土1%。 6.2.2加热极头
0O
热绝缘加热盘极靴（热）试样+补偿线圈热电偶（或铂电阻）下极头
串，套助全宗
中（）8图
E J-B-MO
妞而
1积会
试
()
HAV中先 V SAA 左（8）
H积分器
B d J和H环形补偿线圈
计算机和（或）绘图仪
图2 应强度和磁场强度测量装置
京
E S
图中所示系统由电磁铁人 下两个极头组成，每个极头在紧贴加热盘处装有一个隔热层，接着是对由纯铁或铁钻合金制成的极靴。试样、磁通探测线（J线圈）和磁场探测线圈（线圈）一起安放在测量极靴之间。在上下磁极中各插人一个热电偶或铂电阻用来测量极头的温度，热电偶所处位置应保证在该点所测得的温度与样品温度值一致。 6.2.3不 磁化电源
磁化电源应具有足够的容量，其提供的磁化电流足以在极面间产生大于内矫顽力的磁场，磁化电流应连续可调，测量时磁化电流的变化每分钾不超过0.1%，并能经受
CHINA
大电流反向冲击。 6.2.4B(J)积分器（）B（J)积分器与磁通探测线圈连接，测得磁通的变化量，其测量结果最大允许误差绝对值应小于2%。号言幽惠的
A METROLOGY
壁同非中（）8因干校
天
6.2.5H积分器
补订摄式随算打用火问顺 菜美笨互
H积分器与一个已知常数的磁场探测线圈相连接测得磁场强度的值。其测量结果最大允许误差绝对值应小于2%。 6.2.6测量线圈
根据GB/T3217平1992第6章要求，测量时采用J线圈测量法。J线圈（即磁通探测线圈）是用于探测磁通信号的传感器件，它是采用绝缘良好的细软铜线，均勾地绕
3 JJF1239—2010
至室温，此后再开始测量，这种温度循环至少进行一次。斯铂工出 7.2测量前，预先在一个脉冲磁化装置或超导螺线管中将被测试样磁化到饱和状态，并确保充磁场方向与试样的原磁化方向一致，最大磁化场为该材料内桌矫顽力Hc的 35倍，充磁完毕后将试样放入到两极面中。测量用的磁化装置其极头应有锁紧机构，以防止在高磁场下产生的机械力挤碎试样。 7.3把空的J线圈和H线圈置于杂散场小于0.1kA/m的空间，仔细调整测量装置的零点漂移，待测量装置稳定后，放下X-Y记录仪的笔，定出J（H)曲线的坐标原点（O， O），然后将试样放人J线圈中，百注意试样的充磁方向应与测量时磁化方向一致，H线圈放入两极面之间，其位置应保证H线圈所占有的整个空间内磁化场足够均勾。 7.4按照图4，已充磁试样的磁状态设为R点，将试样装人两极头间，夹紧后的磁状态设为Q点，然后逐渐加大磁化场磁化试样，其磁化状态到达A点，此点即作为开始记录的起点。
国顺
工游康萌晶趣基 8
18
JB
.S 新临基 TH 北团T一T）H
夜馅果甜量8
不节间文各直共：同不
由合不
各出食眠食边出因关 H 零果态顺S
Hcy
图4退磁曲线测量顺序
吉龙顺
7.5按照ACDFG的顺序，反向单调缓慢地改变磁场（磁场变化速度可控制在从A点到G点的扫描时间为50～120秒即可），计算机或X-Y记录仪便描绘出退磁曲线。 7.6描绘完退磁曲线后，起X-Y记录仪的笔，调节磁化电源，使磁场回到零，将J 线圈和H线圈均移到杂散磁场小于0.1kA/m的空间，这时X-Y记录仪的笔便回到 J（H)曲线的坐标原点（O，O）。 7.7剩磁B,的确定：根据J=B一μoH，在H=0时，J,=B,=
（A为被测试样
NA
的截面积）。在退磁曲线上，取退磁曲线与J坐标轴交点的磁极化强度值J，为剩磁B。 7.8矫顽力HcB和Hc的确定：取退磁曲线与H坐标轴交点的磁场强度值为Hc，与 J=一oH直线交点的磁场强度值为HcB（见图4）。横坐标H值可通过H积分器测得
的磁通ΦH和磁场测量线圈常数NAH利用公式H= ΦH 一计算得到。
NAH
7.9如果需要B(H)曲线，可根据公式B=J十μH，由J（H)曲线换算而成 7.10将样品再一次磁化至饱和状态。 7.11把样品放置到已经加热至T2的加热极头中，保留5分钟后，按照7.2条～7.9条
5
