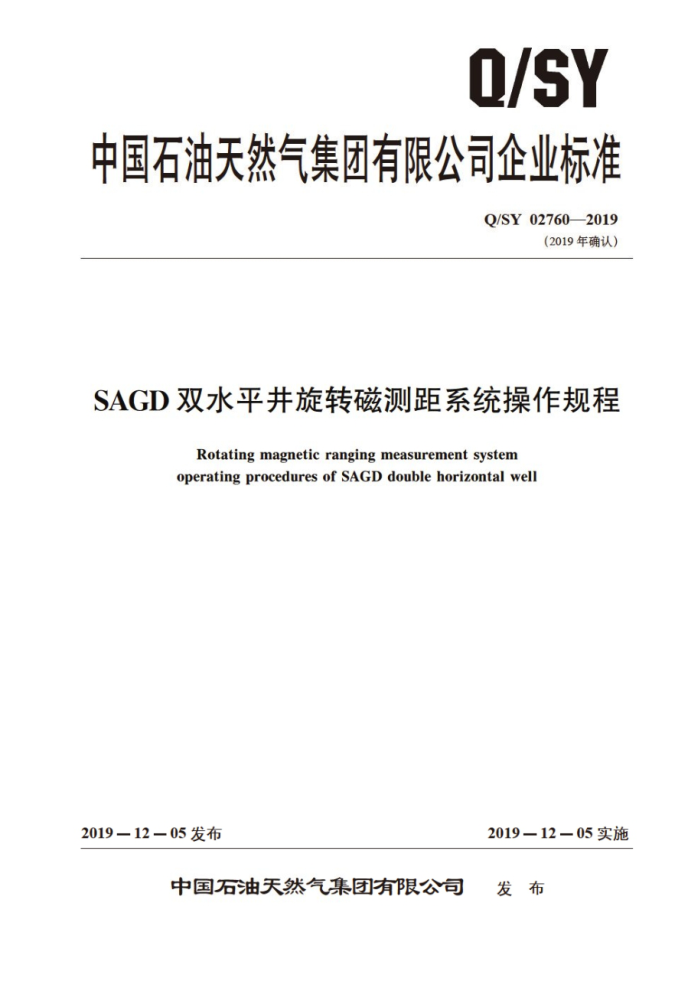

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY027602019
（2019年确认）
SAGD双水平井旋转磁测距系统操作规程
Rotating magnetic ranging measurement system operating procedures of SAGD double horizontal well
2019—12—05实施
2019—12-05发布
中国石油天然气集团有限公司 发布 Q/SY027602019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1760—2014修改为Q/SY02760—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY027602019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 准备 5 现场连接与测试 6 作业程序 7 保养 8 包装、运输、储存
1
健康。安全与环保要求附录A（资料性附录） 磁测距系统测 连参数记录表附录B（资料性附录） 关健测量叁数图
9
T Q/SY02760—2019
前 言
本标准按照GB/T1.1一2009（标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口.
本标准起草单位：西部钻择工程有限公司钻井工程技术研究院本标准主要起草人：陈若铭，宋朝晖，王新。零维。孟现波。周强，唐亮，孙鹏，刘琛，马
红滨。
S E
ⅡI Q/SY 027602019
SAGD双水平井旋转磁测距系统操作规程
范围
1
本标准规定了旋转磁测距系统操作的准备、作业程序、维修与储运、健康、安全与环保要求。 本标准适用于采用旋转磁测系统进行SAGD双水平开开间重向距高和水平距离的测量作业。
规范性引用文件
2
下列文件对于本文件的成用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件：其量新版本（包括所
适用于本文件。
GB/T191-2008包装储运图示标惠 CNS14959—2005 鑫时变电场工 盛场及电场峰露之限制值（300GHz以下） SY/T 5974 钻井井场 设备 作业安全技术规租
3 术语和定义
下列术语和定义适用于本文件。
3.1
旋转磁测距系统 rotating magnetie rnging measurement system 在SAGD双水平井钻井作业中利用旋转德场训量再井间乖尚即离和小平距离的系统。
3. 2
永久磁体磁场发生源 perman 产生井下旋转磁场的装置
3. 3
磁测距系统 magnetic ranging measurement svstem 用于测量井下三轴磁场和加违度 重信号的系统。
4准备
4.1 作业前准备 4.1.1 旋转磁测距系统基本配置清单见表1。 4.1.2 磁测距系统基本性能参数为：
a) 磁场分辨率：≤1nT。 b) 探测距离：≥25m
探测精度：0m5m=误差≤2%：5m~25m，误差≤5%。 d) 承压能力：≥70MPa。 e) 工作温度：≥85℃。
1 Q/SY027602019
D 水久磁体磁场发生源表面磁场强度：≥5.0×10°nT
表1旋转磁测距系统基本配置清单
适用井眼尺寸
规格
序号 1 2 3 4
名称
数量 1 1 2 2
mm $215.9~311
永久磁体磁场发生源
直流稳压电源信号采集器磁测距系统
0V-50V:0A2A
4.2施工现场准备 4.2.1仪器工作间摆放在并场易于观穿井口的位置，距离井口>30m按标准电气接线要求接人 220V交流电源，连接地线。 4.2.2建立数据库文件，参见附录A。
5现场连接与测试
5.1测试线一端与磁测距系统连控，机连接：永久磁体磁场发生源放置在避源车上 5.2开启直流稳压电源，对磁测距系统进行供电： 同时开启计算机： 打开磁测距系统测量软件 5.3勾速转动永久磁体磁场发生源，通过磁测距系统测量软件观察磁场三轴数据，对比磁场信号幅值与设定测试距离的关系。
瑞与信号采集器和直流稳压电源连接，信号采集器与计算
6作业程序
永久磁体磁场发生源的入井操作 6.1.1 1将永久磁体磁场发生源与钻头连接，下人兰汽井中 6.1.2 下钻过程平稳操作： 下政连度控制在15柱/h 6.2磁测距系统的入井操作 6.2.1油管编号，测量长度：将信号线穿过油管和专用转换按头后与微测距系统连接：生产井开始下油管作业。 6.2.2第一组电缆下人完毕后，连接第二组电缆并继续进行下油管作业。重复前述过程，直至将磁测距系统下至设定测量井深。 6.3磁测距系统钻井作业程序 6.3.1连接地面测试线，开启直流稳压电源供电，同时开启避测距系统测量软件。 6.3.2 调整磁测距系统井下位置和工具面角至磁场三轴曲线显示正常，注汽并按设计要求开始钻进。 磁测距系统在钻进过程中实时进行磁信号监测 6.3.3一根单根钻完后，将钻具上提10m~20m开泵，以10m/min的速度勾速下放钻具到井底。 同时磁测距系统软件记录磁场三轴变化数据，根据记录数据计算两井间的水平偏移距，垂直偏移距， 2
6.1 Q/SY027602019
偏移角参数（参见附录B）。 6.3.4生产井下人一根油管，使磁测距系统到达下一个设定测量位置，同时注汽井接单根，继续钻进；注汽井钻完一个单根后，进行测量。 6.3.5 重复上述测量过程，完成施工作业。
7 保养
7.1 永久磁体磁场发生源起山地面后及时清洗，螺纹涂抹润滑脂并安装护丝，装人专用保护罩。 7.2 磁测距系统起出地面后及时清洗，装人专用保护箱。 7.3 电缆起出地面后及时清洗检记录
8 包装、运输、储存
8.1 永久磁体磁场发生源费人专川保护罩，外简表面粘贴标识，并符合GB/T191一2008的规定。 8.2 磁测距系统探管装人专用保护箱，保护箱表面粘贴标识，并符合GB/T191一2008的规定。 8.3 永久磁体磁场发生源和磁测班系统在运输与错存过程中。两者的间隔距离保持在1.5m以上。 8.4 磁测距系统在储存过程中。 周国5m范国内不能有强磁体。
9 健康安全与环保要求
健康、安全与环保要求应付合SY/T5974的规定。 2永久磁体磁场发生源在现场使用过程中应符合CNS149592005的规定。
9.1 9.2
6 Q/SY 02760—2019
附录A （资料性附录】
磁测距系统测量轨迹参数记录表
磁测距系统测量轨迹参数记录表见表A.1。
表A.1 磁测距系统测量轨迹参数记录表
施工单位项 工目 作 井 井 井 工 队类 区 别 型 号 单 号型 块
创表日期
制表人
审核人
施 项目设计当回日进生产 SAGD主要技术指标
r
间距 距高 移 偏移 施工
钻具
角 组合 概况 备注
叶泽叶泽尼
井
井深 井深 m
距 m
位
()
m
m
m
0
政
