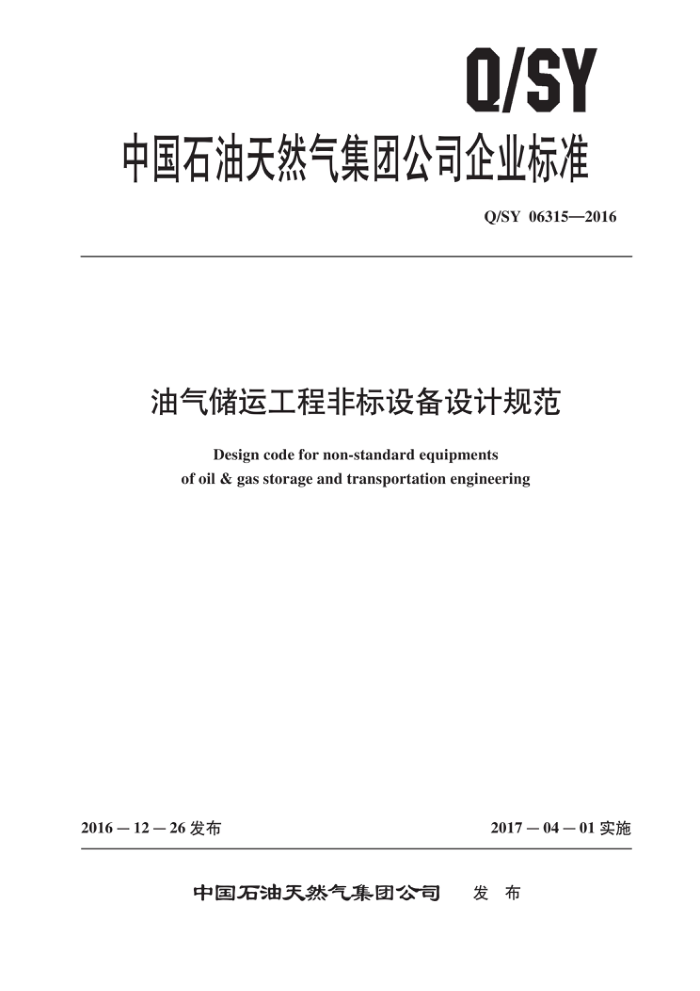

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06315—2016
油气储运工程非标设备设计规范
Design code for non-standard equipments of oil & gas storage and transportation engineering
2016－12 －26 发布
2017—04—01实施
发布
中国石油天然气集团公司 Q/SY 06315—2016
目 次
前言 1 范围 2 规范性引用文件
1
术语和定义通用要求设计参数 5.1 设计压力 5.2 设计温度 5.3 设计荷载 5.4 厚度附加量 5.5 许用应力 5.6 操作介质 6 材料 6.1 材料选取 6.2 材料代用结构设计
3
4
5
6
6
7
7.1 基本要求 7.2 过滤分离设备 7.3 篮式过滤器 7.4 清管器收发筒 7.5 放空火炬、放空立管 7.6 加热炉 8 强度计算 9 制造、检验与验收 10 保温及防腐
10
: 10 10
涂覆和运输包装 Q/SY 06315—2016
前創言
Q/SY06315《油气储运工程非标设备设计规范》是油气储运工程建设系列标准之一本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司天然气与管道分公司提出。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：中国石油天然气管道工程有限公司、中国石油天然气股份有限公司天然气与管
道分公司、中国石油天然气股份有限公司北京天然气管道公司、中国石油天然气管道局。
本标准主要起草人：王成、傅伟庆、郭磊、张志强、陈小宁、程晖、尤泽广、申奇、张红兵、王常顺、张玲、张旭东。
II Q/SY 06315—2016
TSG 21固定式压力容器安全技术监察规程 YB/T5106黏土质耐火砖
3术语和定义
下列术语和定义适用于本文件。
3.1
非标设备 non-standard equipment 过滤分离设备、篮式过滤器、加热炉、清管器收发筒、放空火炬、放空立管等需要根据油气储运
工程具体使用工况条件设计、制造的具备特定功能的设备。 3.2
过滤分离设备filter & separator equipment 包括过滤分离器、旋风分离器等。
3.3
篮式过滤器strainer 采用滤框和金属丝网作为过滤部件，主要用于除去油品中所含固体杂质的分离设备。
3.4
加热炉　heater 油气储运工程用火焰加热原油、天然气、水及其混合物等介质的专用设备。一般按结构形式分为
管式加热炉、导热油加热炉和火筒式加热炉。
4　通用要求
4.1压力容器设备的设计，应由取得国家质量监督检疫总局颁发的相应等级的压力容器设计许可证的单位承担。设计人员应具有相应的从业资格证书。 4.2油气储运工程非标设备的设计、制造、检验和验收除应符合本标准的规定外，还应遵循相关设备的行业标准以及有关法律、法规和安全技术规范。 4.3油气储运工程中属于压力容器的非标设备，其设计、制造、检验和验收除符合本标准的要求外。 还应符合 TSG 21 及 GB 150.1 ～ 150.4 的规定，并接受 TSG 21 的监察。 4.4加热炉、放空火炬、放空立管的设计、制造、检验和验收除符合本标准的要求外，还应符合GB 50251 或 GB 50253的规定。 4.5设备范围至少应包括以下内容：
a）设备与工艺管道连接：
1）焊接连接的第一道环向接头坡口端面。 2）螺纹连接的第一个螺纹接头端面。 3）法兰连接的第一个法兰密封面。 4）专用连接件或管件连接的第一个密封面。
b）接管、人孔、手孔、封头、平盖及其紧固件等受压元件。 c）非受压元件与受压元件的连接焊缝。 d）直接连接在设备上的支座、裙座等非受压元件。 e）设备上的压力表、液位计、安全阀等安全附件。
4.6设计条件至少应包含以下内容：
3 Q/SY 06315—2016
a）操作参数，包括工作压力、工作温度范围、液位高度、接管载荷等。 b）设备使用地点及自然条件，包括环境温度、抗震设防烈度、风和雪载荷等。 c）介质组分与特性。 d）几何参数和管口方位。 e）介质流量。 f）设备性能指标，包括过滤效率、过滤精度、允许压降、换热面积及温度要求等。 g）设计需要的其他必要条件。
5设计参数
5.1设计压力
5.1.1非标设备的设计压力不应小于相接工艺管道的设计内压力。 5.1.2 2压力容器设备的设计压力除应符合GB150.1的规定外，还应符合表1的规定。
表1设计压力选取表
类型
设计压力
不低于1.0～1.1倍最高工作压力不低于安全阀的开启压力不低于安全阀开启压力加上流体从容器流至安全阀处的压力降
无安全泄放装置装有安全阀出口管线上装有安全阀
内 设备位于泵进口侧，且无安全控制装置时取无安全泄放装置时的设计压力，且以一0.1MPa外压进行校核压容
取下面三者中大值：（1）泵或压缩机正常入口压力加1.2倍正常工作压力；（2）泵或压缩机最大人口压力加正常工作压力； (3）泵或压缩机正常入口压力加关闭压力（即泵或压缩机出口全关
器
设备位于泵或压缩机出口侧，且无安全控制装置时
闭压力)
无安全控制装置
设计外压取1.25倍最大内外压力差或者-0.1MPa两者中的较小值设计外压取-0.1MPa 一般应以两侧的设计压力分别作为该元件的设计压力，当有可靠措施，确保两侧同时受压时，可取两侧最大压力差作为设计压力
外压容器 有安全控制装置
两侧受压的压力容器元件
5.1.3当国家压力容器安全监察部门或工程设计中对容器的设计压力有专门规定时，其设计压力按有关规定确定。 5.2设计温度 5.2.1确定设计温度应考虑在工作过程中可能出现的工作温度和对应的工作压力两者组合中最苛刻条件下的最高（和最低）工作温度。 5.2.2设计温度应根据传热计算或测试结果确定。如果不能进行传热计算或实测时，可按工作介质的最高（和最低）温度或介质正常工作温度加（或减）一定裕量作为设计温度，宜按表2选取。 4
