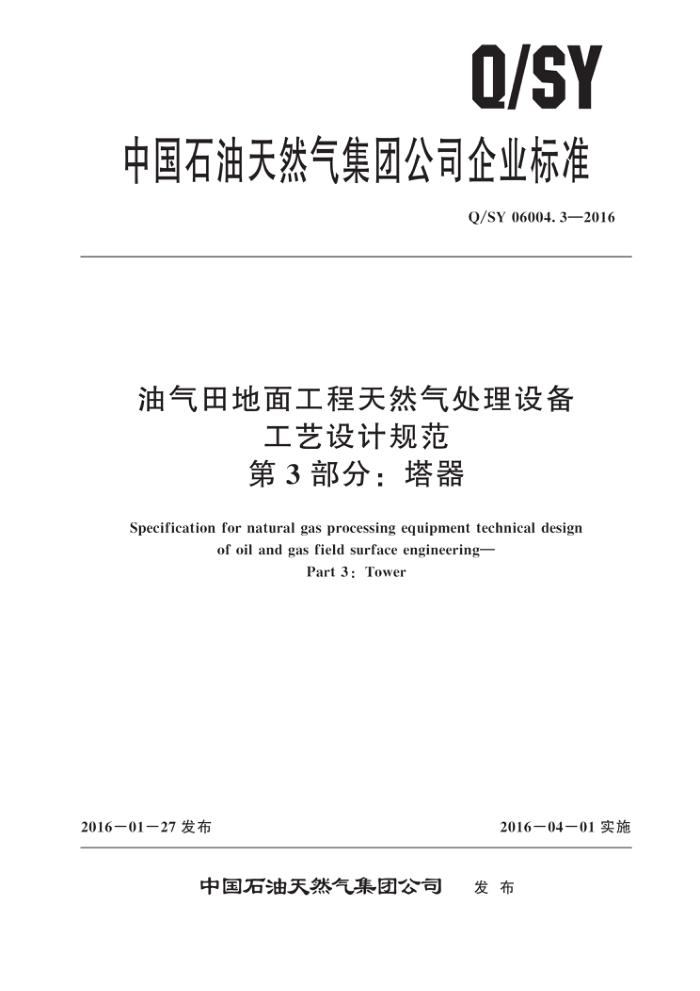

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06004.3—2016
油气田地面工程天然气处理设备
工艺设计规范第3部分：塔器
Specification for natural gas processing equipment technical design
of oil and gas field surface engineering-
Part 3: Tower
2016一01一27发布
2016－04－01实施
中国石油天然气集团公司 发布 Q/SY 06004.3—2016
目 次
前言
1
范围 2 术语和定义 3 塔器选择 3.1 一般规定 3. 2 塔型选择 3.3 板式塔的选型 3. 4 填料选型 4　塔器设计工艺要求 4. 1 一般规定 4. 2 板式塔 4.3 填料塔 4. 4 水力学计算 5塔内件规定 5.1 板式塔塔内件 5. 2 填料塔内件 6常用塔内件结构 6.1 进料管口结构 6. 2 集液塔板升气管 6.3 液体分布器 6. 4 气体人塔分布装置７　仪表安装要求 7.1压力计、温度计和取样口 7.2　液位计附录A（资料性附录）常用塔内件结构
1
.
8 Q/SY 06004.3—2016
前創言
Q/SY06004《油气田地面工程天然气处理设备工艺设计规范》是油气田地面工程设计系列标准
之一。该标准分为以下6个部分：
第1部分：通则；第2部分：分离器；第3部分：塔器；
一一第4部分：换热器；
第5部分：空冷器；一第6部分：泵。 本部分为Q/SY06004的第3部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
一
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司西南分公司。 本部分主要起草人：李萍、肖秋涛、陈运强、程林、肖春雨、何珺。
I Q/SY 06004. 3—2016
油气田地面工程天然气处理设备工艺设计规范
第3部分：塔器
1范围
Q/SY06004的本部分规定了塔器工艺设计中的主要设计原则和一般性要求，包括塔器选型、塔器设计工艺要求、塔内件的结构要求以及仪表管口安装位置的要求等内容。
本部分适用于陆上油气田、滩海陆采油气田和海上油气田陆岸终端新建及改扩建项目。
2　术语和定义
下列术语和定义适用于本文件。
2. 1
板式塔　trayed tower 塔内装有一定数量的塔盘，气体以鼓泡或喷射的形式穿过塔盘上的液层使两相密切接触，进行传
质。两相的组分浓度沿塔高呈阶梯式变化 2. 2
填料塔 packed tower 塔内装填一定段数和一定高度的填料层，液体沿填料表面呈膜状向下流动，作为连续相的气体自
下而上流动，与液体逆流传质。两相的组分浓度沿塔高呈连续变化。 2.3
塔内件tower internals 塔内用于实现分离过程的可拆卸部件，包括塔盘、填料、分布器和再分布器、除雾器、填料支撑
板、填料压板、床层限位器、防冲挡板、管道、塔内集液槽、升气管等。
3塔器选择
3.1一般规定 3.1.1常用的塔器可分为填料塔和板式塔。 3.1.2在塔器设计时，应根据操作条件、物料性质、塔设备的性能，以及塔设备的加工、安装、维修、经济性等多种因素综合比较后确定合理的塔器型式。 3. 2 塔型选择 3.2.1塔器选择时，应根据不同的物料性质按如下要求选择：
a）易起泡的物系，在处理量变化不大时，宜选用填料塔。 b） 具有腐蚀性的介质，应选用非金属材质的填料塔（如陶瓷、塑料等）。如必须用板式塔，宜
用结构简单、造价低的筛板、穿流板或固定阀塔板 c） 具有热敏性的物料，宜选用压力降较小的塔型，如规整填料塔、湿壁塔等。 d） 黏性较大的物系，宜选用大尺寸的填料塔。 e）含有悬浮物或易结晶和有结垢的物系，应选择液流通道较大的塔型，以板式塔为宜，不宜使
1
