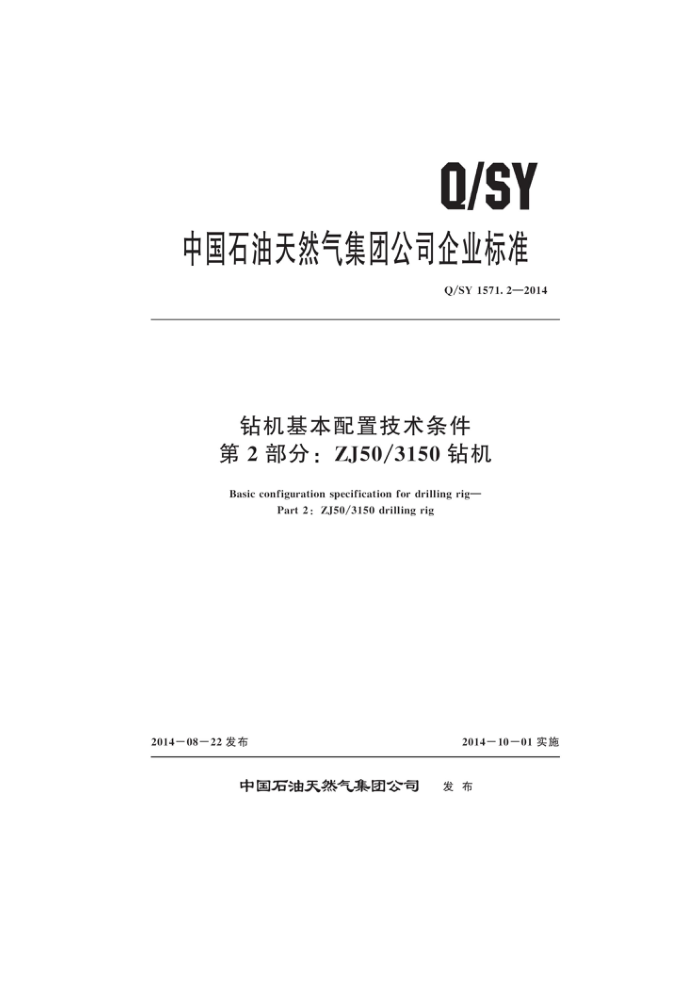

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1571.2—2014
钻机基本配置技术条件第2部分：ZJ50/3150钻机 Basic configuration specification for drilling rig
Part 2 : ZJ50/3150 drilling rig
2014—08—22发布
2014—10-01实施
中国石油天然气集团公司 发布 Q/SY 1571. 2—2014
目 次
前言
范围规范性引用文件术语、定义和缩略语 3. 1 术语和定义 3.2缩略语钻机基本参数
2
4
钻机类别和简述 5. 1 概述 5.2 类别和简述钻机基本配置 6. 1 基本配置清单 6. 2 设计条件、环境要求 6.3 主要部件结构、参数钻机出厂试验、总装调试及验收，
5
7
7. 1 总则. 7.2 出厂试验、总装调试的主要内容 7.3 合格评定… ..记录.. 8健康、安全、环境（HSE）要求出厂文件.. 10 储存、包装与运输参考文献…
15
16
16
16
16
9
16 .17 Q/SY1571.2—2014
前 言
Q/SY1571《钻机基本配置技术条件》分为6个部分：
第1部分：ZJ70/4500钻机；第2部分：ZJ50/3150钻机；第3部分：ZJ90/6750钻机；第4部分：ZJ120/9000钻机；第5部分：ZJ40/2250钻机；第6部分：ZJ30/1800以下系列钻机。 本部分为Q/SY1571的第2部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本部分起草单位：宝鸡石油机械有限责任公司、工程技术分公司、中国石油技术开发公司、石油工业标准化研究所。
本部分主要起草人：黄悦华、李凌霄、栾苏、刘承杰、弓英明、张玉、陈俊峰。
II Q/SY 1571. 2—2014
钻机基本配置技术条件第2部分：ZJ50/3150钻机
范围
1
Q/SY1571的本部分规定了陆地用ZJ50/3150钻机配套的基本要求，同时提供了选择性配置方案。
本部分适用于ZJ50/3150成套钻机的生产制造，以及用户采购时选用。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17744石油天然气工业钻井和修井设备（GB/T17744—2008，ISO14693：2003， MOD)
GB/T19190石油天然气工业钻井和采油提升设备（GB/T19190—2003，ISO13535：2000， IDT)
GB/T20174石油天然气工业钻井和采油设备钻通设备（GB/T20174—2006，ISO13533： 2001，MOD)
GB/T 22513 石油天然气工业钻井和采油设备井口装置和采油树（GB/T22513—2008， ISO 10423: 2003, MOD)
GB/T23505 石油钻机和修井机 GB/T 25428 石油天然气工业钻井和采油设备钻井和修井井架、底座（GB/T25428-
2010,ISO13626:2003，MOD)
SY/T5170 石油天然气工业用钢丝绳（SY/T51702013，APISpec9A：2011，MOD） SY/T 6426 钻井井控技术规程 SY/T 6680—2007 石油钻机和修井机出厂验收规范 SY/T6725.1石油钻机用电气设备规范第1部分：主电动机 SY/T 6725. 2 石油钻机用电气设备规范第2部分：控制系统 SY/T 6918 石油天然气工业钻井和修井设备钻井泵 Q/SY 1452.1 石油装备产品包装规范第1部分：钻机和修井机 API Spec 4F 钻机和修井井架、底座规范（Drilling and well-servicing structures） API Spec 6A 井口装置和采油树设备规范（Specification for wellhead and christmas tree equip-
ment)
APISpec7K 钻井和修井设备（Drillingandwell servicing equipment) API Spec 8C 钻井和采油提升设备规范（PSL1and PSL2）［Specification for drilling and
production hoisting equipment (PSL 1 and PSL 2)
API Spec 9A 钢丝绳规范（Specificationforwirerope) APISpec16A钻通设备规范（Specificationfordrill-throughequipment)
1 Q/SY 1571. 22014
3
术语、定义和缩略语
3.1 术语和定义
GB/T23505确立的以及下列术语和定义适用于本文件。 3.1.1
名义钻深范围 nominal range of drilling depth 钻机在规定的钻井绳数下，使用一定的钻柱时的钻井深度范围。
3. 1. 2
最大钩载 maximum hook load 钻机在规定的最多绳数下起下管柱、处理事故或进行其他特殊作业时，大钩不允许超过的载荷，
3.1.3
钻井绳数 number of wireline 用于正常起下钻及钻进时，游动系统中除快绳和死绳之外的工作绳数。
3.2缩略语
下列缩略语适用于本文件。 API-——美国石油协会； HSE— 健康、安全、环境； MCC- 交流电机控制系统； SCR- 可控硅整流系统； VFD 变频控制系统。 钻机基本参数钻机的主要参数规定如下： a) 最大钩载：3150kN。 b) 名义钻深范围：
$114mm钻杆：3500m~5000m。 127mm钻杆：2800m~4500m。
c） 绞车额定输人功率：1100kW（1500hp）。 d) 钻井绳数：12。 e) 钻井钢丝绳直径：35mm。 f) 最大快绳拉力：340kN。 g) 钻井泵数量及单台功率：2（或3）×1193kW（1600hp）。 h) 转盘开口直径：952.5mm（37/in）。 i) 底座高度：9m（或7.5m）。 j) 底座型式：旋升式或双升式
井架型式：K型。 1) 井架高度：45m。
k)
主动力机组功率：3000kW～4500kW。 辅助发电机组：300kW~800kW。
m) n)
2 Q/SY 1571. 2—2014
钻机类别和简述 5.1概述
根据使用工况、成本和运输条件的不同，石油钻机可采用电驱动、柴油机驱动、复合驱动等型式。其驱动方式可采用单独驱动、统一驱动或分组驱动。钻机的级别、型号及其基本参数按GB/T 23505的规定执行。电驱动钻机基本井场布局如图1所示；柴油机驱动或复合驱动钻机基本井场布局如图2所示。 5.2类别和简述 5.2.1ZJ50/3150D钻机
钻机采用柴油发电机组作主动力，发出的600V/50Hz（60Hz）交流电，经SCR整流后变为 0V～750V直流电，分别驱动绞车、转盘和钻井泵的直流电动机；绞车由2台直流电动机驱动，内变速，主刹车采用液压盘式刹车，辅助刹车采用电磁涡流刹车或气控多盘式刹车；转盘由1台电动机驱动（或联合驱动）；每台钻井泵各由2台直流电动机驱动。电传动系统采用一对二控制方式，AC一 SCR-DC传动。井架为K型，底座为旋升式或双升式。 5.2.2ZJ50/3150DB钻机
钻机采用柴油发电机组作主动力，发出的600V/50Hz（60Hz）交流电，经VFD变频控制后变为频率可控的交流电，分别驱动绞车、转盘和钻井泵的交流变频电动机；绞车由2台电动机驱动，刹车系统采用液压盘式刹车与主电机能耗制动组合方式；转盘由1台电动机驱动；每台钻井泵由1台或 2台电动机驱动。电传动系统采用一对一控制方式，AC-DC－AC传动。井架为K型，底座为旋升式或双升式。 5.2.3ZJ50/3150LDB钻机
钻机为机电复合驱动。由3台柴油机分别与液力偶合正车减速箱组成动力机组，机组动力通过多轴整体链条箱并车后，分别驱动2台钻井泵和绞车。转盘由1台交流变频电动机通过齿轮箱驱动，无级调速。绞车内变速；主刹车采用液压盘式刹车，辅助刹车采用电磁涡流刹车；井架K型，底座前高后低，前台为旋升式，后台为箱块式。 5.2.4ZJ50/3150L钻机
钻机为机械驱动。由3台或4台柴油机分别与液力偶合正车减速箱组成动力机组，机组动力通过多轴整体链条箱并车后，分别驱动2台钻井泵和绞车。绞车分出一路动力通过万向轴、链条箱驱动转盘。绞车内变速；主刹车采用液压盘式刹车，辅助刹车采用电磁涡流刹车；井架K型，底座前高后低，前台为旋升式，后台为箱块式
6钻机基本配置 6.1基本配置清单
ZJ50/3150钻机基本配置按表1执行
3 Q/SY 1571. 2—2014
