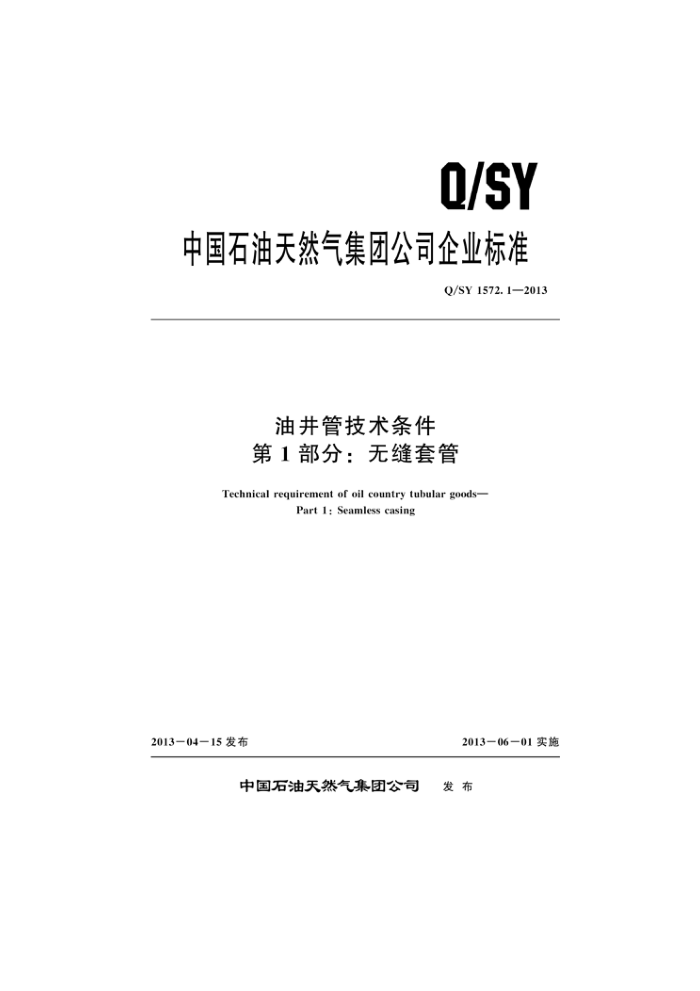

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1572. 1—2013
油井管技术条件第1部分：无缝套管
Technical requirement of oil country tubular goods-
Part 1 : Seamless casing
2013—04—15 发布
2013—06－01实施
中国石油天然气集团公司 发布 Q/SY 1572. 1—2013
目 次
前言引言
IV
范围规范性引用文件术语、定义、 符号和缩略语 3. 1 术语和定义 3. 2 符号和缩略语总则购方需提供的资料 5. 1 C90. T95和 C110钢级 5. 2 套管 5. 3 接箍制造方法
2
4
6
6. 1 通则 6. 2 热处理 6. 3 矫直 6. 4 可追溯性材料与使用性能要求 7. 1 化学成分 7. 2 拉伸性能 7. 3 夏比V型缺口冲击试验 7.4接箍的夏比V型缺口冲击吸收能要求 所有组
7
般要求
套管的夏比V型缺口冲击吸收能要求 所有组 7. 6 最大硬度… 7. 7 硬度变化 C90，T95，C110 和第4组 7. 8 工艺控制- C90，T95，C110 和第4组· 7.9透性 经火回火产品的马氏体最小百分比.…… 7. 10 晶粒度 7. 11 表面状态 L80钢级9Cr类和13Cr类· 7.12 硫化物应力开裂试验 -C90，T95 和C110 钢级 7. 13 使用性能尺寸、质量、公差、管端和缺陷， 8. 1 尺寸和重量 8. 2 外径· 8. 3 壁厚
7. 5
......
....
........
8 Q/SY 1572. 1—2013 8. 4 质量.... 8. 5 长度： 8.6 直度：
通径要求 8. 8 管端... 8. 9 缺陷 8. 10 接箍上紧与螺纹保护接箍· 9. 1 般要求· 9. 2 替代钢级或热
8. 7
机械性能· 9. 4 尺寸及公差 9. 5 标准接箍· 9. 6 特殊间隙接箍 第1组 第2组和第3
9. 3
3组
组合接箍· 9. 8 缩径接箍 第1组、第2组和第3组· 9.9 带密封环接箍 9. 10 螺纹加工 9. 11 表面检验 9. 12 缺欠和缺陷的修补及去除 9. 13 接箍的保护 10 检验与试验 10. 1 试验设备 10. 2 机械性能试验批的定义 10.3 化学成分试验 10. 4 拉伸试验 10. 5 硬度试验 10. 6 冲击试验 10.7 晶粒度测定 10. 8 硫化物应力开裂试验 C90, T95和C110钢级 10. 9 静水压试验 10. 10 上卸扣试验 10. 11 失效试验 10. 12 高温拉伸试验· 10. 13 尺寸检验 10. 14 外观检验· 10. 15 无损检验(NDE) 11 标记、 、涂层和保护 11. 1 标记 11. 2 涂层和保护 12 装卸、运输和存放 I
20
9.7
..........
21
22
22
2
...
25
....
26
27
......
................................................................
.
32
...
............... ...................... ...................... ........ Q/SY 1572.1—2013
13质量监督检验 . 文件.. 14. 1 电子媒体 14.2合格证 14.3 记录保存附录A（规范性附录）技术要求表附录B（规范性附录） 国际单位制图……. .......................................7 附录C（规范性附录）产品规范等级（PSL） ............................... ...........................77 附录D（规范性附录）产品规范等级（PSL）要求汇总………
:31 ..32 .... 32
....... 32
................
....... 33
...
..........................
......
..
.....
:82
II Q/SY 1572. 1—2013
前 言
Q/SY1572《油井管技术条件》分为四个部分
第1部分：无缝套管；第2部分：油管；第3部分：钻杆；第4部分：直缝电阻焊套管。
本部分为Q/SY1572的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担标识这些专利的责任。 本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本部分起草单位：石油管工程技术研究院、塔里木油田分公司勘探开发部、渤海石油装备制造有限公司第一机械厂、物资公司。
本部分主要起草人：王建军、潘志勇、苏金洋、宋生印、龙平、方伟。
IV Q/SY 1572.1—2013
引言
Q/SY1572的本部分制定的目的是便于购方套管订货使用，本部分提供了订购套管时必须涉及到的材料性能、尺寸规格、实物性能、螺纹加工、无损检测等要求，避免了去查询API Spec 5CT， GB/T20657等多个相关标准，且部分指标要求高于API规定，
本部分指标要求与API标准的主要差异集中在以下几方面：
增加了油田常用的非API尺寸规格和V140，V150，V170钢级，以及相关的性能参数；涵盖了材料性能、使用性能、螺纹加工、无损检测等多个标准中规定的性能数据，增加了高温拉伸性能、蠕变性能等高温性能要求；明确规定且提高了所有钢级产品的夏比V型缺口冲击吸收能、晶粒度、硫磷含量等要求，同时提高了外径、壁厚、直度公差要求；明确规定了所有钢级产品应进行无损检测，并明确P110钢级产品应进行验收等级L2的无损检验; 明确规定了材料性能和实物服役性能试验方法，并增加上卸扣试验、失效试验、高温拉伸试验拒收依据；规定了套管后期装卸、运输、存放的要求，提出对所有套管产品的质量监督检验要求；在附录表格中增加了使用性能数据表和产品规范等级对比要求。
本部分首先明确了三个产品规范等级（PSL－1，PSL－2，PSL－3）的高低次序不同，且与API Spec 5CT中的产品规范等级略有不同。同时强调对于本部分中没有涉及到的制造、性能等相关指标要求，而购方又需要这方面的指标要求，则这方面的指标要求应提交石油石化设备与材料专业标准化技术委员会石油管材分技术委员会讨论后制定。
V Q/SY 1572. 1-2013
油井管技术条件 ：第1部分：无缝套管
1范围
Q/SY1572的本部分规定了无缝套管及接箍的订货技术条件，并建立了三个产品规范等级（PSI -1，PSL－2，PSL－3）的要求。PSL－1的要求是本部分的基础，PSL－2和 PSL－3的要求是对 PSL-1要求的补充。附录C包括了除H40，L809Cr类、C110，V140，V150和V170钢级以外的所有钢级的PSL-2和PSL－3产品规范等级的标准技术要求，除了PSL－3要求所表明的其他要求外，PSL－3的所有要求是对 PSL－2要求的补充，即等级要求高低次序为：PSL－3>PSL－2>PSL 1。为了方便本部分的使用者，对每一种钢级在附录D中产品规范等级（PSL）要求汇总。
本部分适用于油气井用钢质无缝套管及接箍的订货和检验。 本部分所涉及的套管的规格、质量、壁厚、钢级和适用的管端加工列于表A.1。 经购方和制造厂协商，本部分还可适用于其他规格和壁厚的平端管。 本部分适用于短圆螺纹套管（SC)、长圆螺纹套管（LC)、偏梯形螺纹套管（BC）、特殊螺纹套
管（PC）接头
本部分适用于表A.2中4组产品钢级的所有套管。 外径大于114.3mm但小于273.05mm的套管可由购方规定用作油管，见表A.1、表A.13、表
A.14 和表 A.15。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4338 金属材料高温拉伸试验方法 GB/T 9445 无损检测人员资格鉴定与认证
GB/T 17745 石油天然气工业套管和油管的维护与使用 GB/T 20657 石油天然气工业套管、油管、钻杆和用作套管或油管的管线管性能公式及计算 GB/T 21267 石油天然气工业 套管及油管螺纹连接试验程序 GB/T 23512 石油天然气工业 套管、油管和管线管用螺纹脂的评价与试验 SY/T 6268 套管和油管选用推荐作法 ISO 9303承压无缝和焊接（埋弧焊除外）钢管纵向缺欠的全圆周超声检验［Seamless and
welded (except submerged arc-welded) stel tubes for pressure purposesFull peripheral ultrasonic testing for the detection of longitudinal imperfections]
ISO 9304承压无缝和焊接（埋弧焊除外）钢管缺欠的涡流检验［Seamless and welded (except submerged arc-welded) steel tubes for pressure purposesEddy current testing for the detection of imperfections]
ISO 9305 承压无缝钢管 横向缺欠的全圆周超声检验（Seamless steel tubes for pressure purposes-Full peripheral ultrasonic testing for the detection of transverse imperfections)
ISO9402承压无缝和焊接（埋弧焊除外）钢管铁磁性钢管纵向缺欠的全圆周磁传感器/漏磁
