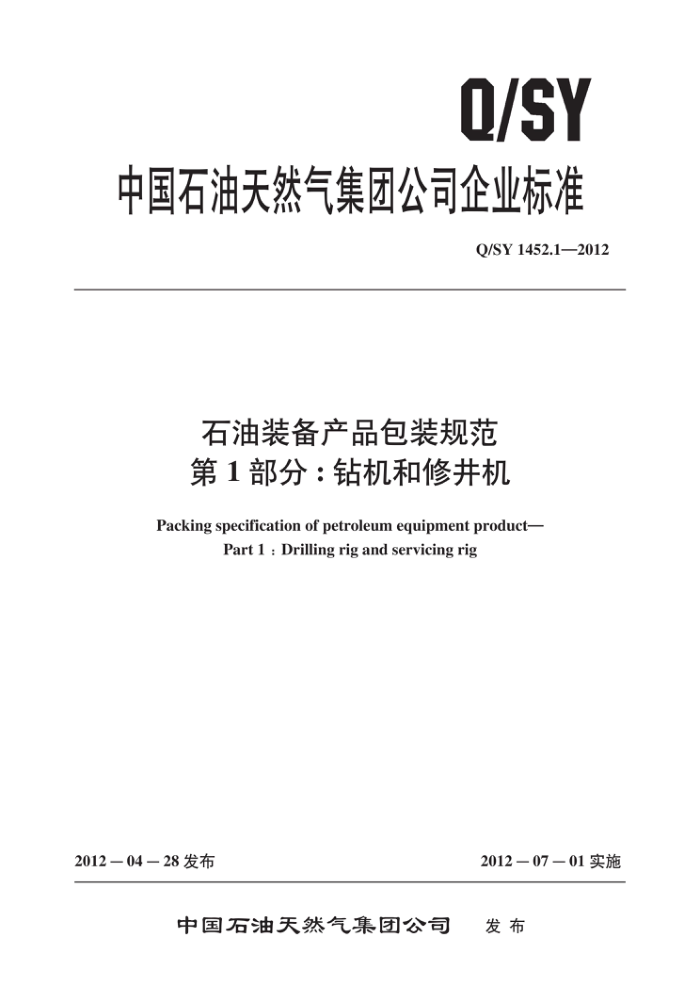

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1452.1—2012
石油装备产品包装规范第1部分：钻机和修井机
Packing specification of petroleum equipment product-
Part 1 : Drilling rig and servicing rig
2012－ 0428 发布
2012－07－01实施 Q/SY 1452.1—2012
目 次
前言
I
范围 2 规范性引用文件
V
术语和定义包装总则包装前的准备 5.1 包装物的准备 5.2 包装场地的准备 5.3 包装使用辅助材料的选用 5.4 包装种类及结构描述
3
4 5
6　包装要求 6.1 箱类包装 6.2 结构类包装 6.3 电器类设备包装 6.4 房类设备包装 6.5 油、水罐包装 6.6 管类包装 6.7 钻井液控制设备包装 6.8 传动设备包装 6.9 钢丝绳类包装 6.10 钻机配件及工具包装 6.11 顶部驱动装置包装…· 6.12 其他设备及配件包装· 　标识
.12 12 12 15 :15 15 :16 .16 :16 17
:18 :18 19 .19 :19 19 : 20 : 21 ... 24 24 :24 25 .:34
7
7.1 “中国石油装备”品牌标识使用要求 7.2 包装储运标识 7.3 外包装上收发货标识（唛头）的使用 7.4 设计原则 7.5 包装标识内容与位置 8 试验与检验 8.1 型式检验 8.2 出厂检验附录A（资料性附录） 随机文件及产品铭牌样式附录B（规范性附录） 产品铭牌标识内容及标识位置 Q/SY 1452.1—2012
前言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵；第3部分：钻头；第 4 部分：抽油机；第5部分：井下管柱类设备及工具；第6部分：潜油电泵机组；第7部分：高压往复式柱塞泵第8部分：发动机；第9部分：动力机组；第10部分：往复式压缩机； -第11部分：石油管材 ；第12部分：射孔器材；第13部分：石油专用车辆。
本部分为Q/SY1452的第1部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本部分负责起草单位：宝鸡石油机械有限责任公司、钻井工程技术研究院北京石油机械厂、渤海石油装备制造有限公司。
本部分主要起草人：吴卫周、赵鹏、贾秉彦、范亚民、张军巧、王树龙、谈献英、史永庆、张振峰。 Q/SY 1452.1—2012
4.15自行驶运输设备的包装按照裸装的形式包装，重要部位采用局部包装的形式完成。 4.16包装保护方法主要有防水包装、防潮包装、防锈包装、防震包装等。应根据产品的特点、运输、储存和装卸条件选用合适的保护包装方法。其中：
-防锈包装应满足GB/T4879一1999中4.3防锈包装等级3级要求。 一防水包装应满足 GB/T 7350一1999 中 3.3防水包装等级 B 类2级要求。
-防潮包装应满足GB/T 5048一1999中3.3防潮包装等级2级要求。
4.17包装过程完全执行本类产品的本批次包装清单中相关内容。如某个单元根据实际需要调整，则以调整后包装的单元为准。包装内容的变更需要在包装清单上注明，以备钻机或修井机到货后清点货物。 4.18各类电缆插接件的端子接触传导部分应喷电器防潮防锈润滑剂，插接件整体做好防水防砸保护（自行驶运输设备除外）。 4.19各类外露于设备的机械表均需拆下后装入附件箱，并在原接口上加装丝堵或护帽，做好防水、 防砸保护。各类内藏于设备的机械表不拆除，但应对其进行防水、防砸保护（自行驶运输设备除外）。 4.20各类外露于设备的滑轮、轴承均应用防水材料包扎严密，并在必要处涂防锈脂（自行驶运输设备除外）。 4.21各类外露阀组件进行防护包装（自行驶运输设备除外）。 4.22包装架涂装的颜色宜与被包装产品颜色和油漆牌号一致。 4.23出口随机备件、配件、附件应单件包装，并应附带中英文对照的零件名称标签。对于小件、精密件采用盒装或密封包装，必要时加少量干燥剂。 4.24设备上所有没有涂层的加工表面应清洁并均匀涂抹上一层防锈材料，防锈材料应能经得住潮气和高热（50℃）环境。 4.25所有外露螺纹连接口在涂刷防锈油脂后予以罩盖或有效封堵。 4.26机械设备的所有法兰开口，应采用垫片加盖予以封口。盖板和垫片的尺寸与法兰的外径相配, 垫片应采用厚度大于或等于2mm的橡胶板或钢板（盖板要在油漆好后使用），并用螺栓连接牢固。 4.27小型木包装箱的外包装采用标签的形式粘贴在箱体的外侧面上 4.28包装详单的制作按照自制件、外购件的顺序订制单元包装。自制件单元包装按照产品实际安装顺序制作。每个单元包装制定明确、唯一的包装出厂编号。 4.29分箱包装时，每个包装箱都应带一份装箱清单，并将各分箱单组成一个总的装箱单，装在第一号箱内，在装箱清单上注明零件箱号。 4.30机电产品包装应符合GB/T 13384一2008的规定。 4.31采用集装箱作为外包装的，选择标准的集装箱。不能采用标准集装箱的，参照GB/T 5338 和 GB/T 16471 的规定设计包装。 4.32托盘包装采用符合 GB/T 2934 规定的双面使用双向进叉托盘，并按 GB/T 16470 的规定包装。 4.33包装物的重量小于 1500kg 时，可采用符合GB/T 18925一2002中1A规定的滑木箱包装。 4.34托架容积尺寸应满足包装物的尺寸要求。当采用集装箱包装时，托架外部尺寸应小于GB/T1413 集装箱内部尺寸的规定，并在两侧留适当距离进行限位和固定。
5包装前的准备 5.1包装物的准备 5.1.1设备的重要加工面、不宜涂漆的金属裸露加工面按 GB/T 4879一1999 附录 A 中 F2 的方法进行三级防锈处理。 Q/SY 1452.1—2012
5.1.2设备表面应擦洗干净，去除油污、杂质等异物。 5.1.3设备涂漆部位的漆膜应干燥。 5.1.4产品内存的油、水等液体及其他渣滓、污物等应清除干净。 5.1.5金属备件应清洗干净，按要求（未规定时，宜在产品上打印、拴系或贴上标牌）做好标识后进行包装。 5.1.6按装箱单清点箱装件和包装的单元中所有的包装散件，查看包装件规格、型号、数量是否符合装箱清单的要求。 5.1.7箱装件应按有关规定进行分类、封存防护处理，完成内包装后方可进行外包装。 5.1.8各种主（重）要零件、组件、部件均应按本部分要求设计制造包装箱，推荐规格尺寸见表1, 其基本尺寸系列按 GB/T 4892 的规定选用。 5.1.9对于每个包装的单元，其参与包装的所有零散件须可靠地固定在最佳位置，做到稳定、牢固。 5.1.10凸出于主体影响包装的零、部件，在不影响产品的使用性能和精度的情况下，允许卸下另行包装，并标明记号。 5.1.11随钻机、修井机一起包装的配件经检验合格，做好防护处理后，方可进行内、外包装，随机文件（各种说明书、质量证明书等）应齐全。 5.1.12随机技术文件的格式应符合《中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品)》的规定。 5.1.13随机技术文件由下列文件组成：
-装箱清单（附件、备件、配件等）。 试验报告。 各种零部件使用说明书。
一产品维护使用说明书。
质量证明书及合格证。 格式参见附录 A。
5.1.14随机文件要完整、清晰、美观，用塑料袋封装好装入文件袋放在随机工具、备件和附件箱内明显位置，以便开箱时查明。出口包装箱上用外文标出“技术文件在此箱内”，亦可按合同规定执行。 5.1.15出口随机文件应为中外文对照文本。 5.1.16合格证内容填写字迹要工整、清洁、齐全，数量要和实物相符，签字要齐全。
5.2包装场地的准备 5.2.1包装场地通风良好、清洁、干燥，无有害物质。 5.2.2包装场地应满足设备清洗、油（补）漆及产品整改的需要。包装过程使用的设备（起吊装置、 梯子、打包机、清洗补油漆设备等设备）应配置齐全、安全，操作性能好，经保养无故障操作。 5.2.3产品包装过程中所使用的油漆、清洗剂等易燃、易爆物品应按相关规定划分专用区域存放，存放区域应做到防火、防爆、通风。 5.2.4工作场所配置足够数量的灭火器材。 5.2.5包装场地按照作业性质的不同，树立专用的、醒目的标识牌，如严禁烟火、防止触电、防止高空坠落等。 5.3包装使用辅助材料的选用 5.3.1包装过程所使用的钢带、盘条、钢丝绳及金属紧固件等均为合格镀锌产品。 5.3.2干燥剂的选用应符合 GB/T 5048一1999 中附录 A 的规定。 Q/SY 1452.1—2012
5.3.3 防水材料的选用应符合GB/T7350一1999中第4章的规定。 5.3.4 包装架材料的选用应执行产品包装设计的要求。 5.3.5 防震包装材料的选用应符合JB/T5000.13一2007中7.2.6的规定。 5.3.6 防锈材料的选用应符合GB/T4879—1999中5.2的规定。
表1包装箱的规格尺寸
规格尺寸（长×宽×高)
承重 kg 20 30 1000 2000 2500 2500 3000 2000 2500 3000 3000 2500 2500 2500 3000 3000
使用情况小型包装箱小型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱大型包装箱
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
mm ×mm × mm 350 X 250 X 200 450X350X300 800 X 400 X 400 1000 × 1000 × 700 1000 × 1000 × 1000 1100 × 1100 × 1000 1100 × 1200 × 1000 1200 X 600 X 600 1200 × 1200 × 1000 1200 × 1200 × 1200 1250X1250 × 1000 1500 X 650 X 650 1500 × 750× 750 1500×850× 850 1700 × 1700 × 1200 1800× 850 ×850
5.4 包装种类及结构描述 5.4.1 包装种类
钻机、修井机按照产品的结构特点和使用性能可以归纳为以下几种类型的包装：单元包装、混合包装、盘卷包装、裸装及局部包装。 5.4.2 单元包装 5.4.2.1 适用对象
单元包装适用于装箱件包装和多种零部件的捆扎包装 5.4.2.2 包装箱外观
包装箱的外观使用应满足
外观标识按第7章的规定。有特殊要求时可按供货协议（合同）执行。 箱顶一般采用平顶式
