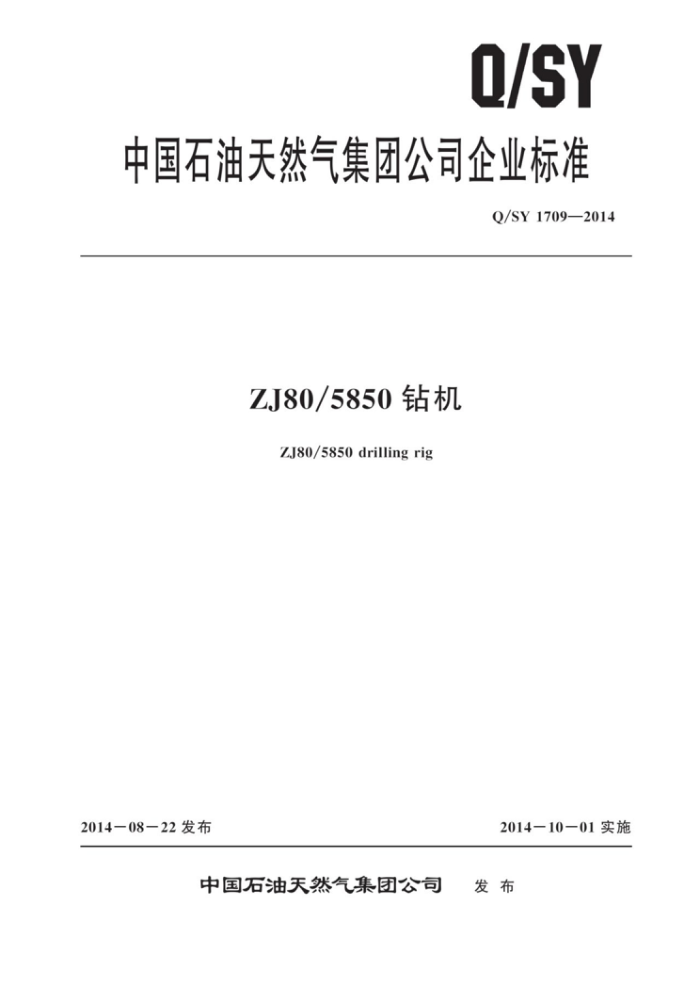

Q/SY
中国石油天然气集团公司企业标准
Q/SY1709—2014
ZJ80/5850钻机
ZJ80/5850 drilling rig
2014—08—22发布
201410一01实施
中国石油天然气集团公司 发布 Q/SY1709—2014
目 次
前言
1
范围 2 规范性引用文件
1
术语、定义和缩略语 4 型式和型号表示方法
3
基本参数 6 技术要求 6. 1 总体要求、一般技术要求 6.2 涂装要求配置要求
5
7
7. 1 设备（系统）配置要求 7. 2 满足HSE的配置要求 8 基本配置 8. 1 总则 8.2 起升系统 8.3 底座及支撑装置 8. 4 旋转系统 8. 5 传动系统 8.6 控制系统 8.7 循环系统 8.8 动力系统 8.9 井控系统 8. 10 辅助设备
试验和记录标志、出厂文件、存、包装和运输
9
10
I Q/SY1709—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本标准起草单位：宝鸡石油机械有限责任公司、中国石油集团钻井工程技术研究院北京康布尔公司、石油工业标准化研究所
本标准主要起草人：王进全、石林、黄悦华、方太安、栾苏、周天明、刘瑞华、周志雄、刘红芳、张玉。
II Q/SY1709—2014
ZJ80/5850钻机
1范围
本标准规定了ZJ80/5850钻机的术语和定义、产品的型式、型号、基本参数、基本配置、技术要求、涂装要求、试验和记录、标志、出厂文件、贮存、包装和运输。
本标准适用于石油天然气钻井用ZJ80/5850陆地钻机。 海上平台用ZJ80/5850钻机可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 8423 石油钻采设备及专用管材词汇 GB/T23505 石油钻机和修井机 SY/T6426 钻井井控技术规程 SY/T6680 石油钻机和修井机出厂验收规范 SY/T 6919 石油钻机和修井机涂装规范 Q/SY1285 压实钢丝绳
3 术语、定义和缩略语
GB/T8423和GB/T23505确立的术语、定义和缩略语适用于本文件。
型式和型号表示方法
4
型式和型号表示方法按GB/T23505的规定执行。
5 基本参数
ZJ80/5850钻机根据名义最大钻井深度和最大钩载，其主要基本参数应符合表1的规定。
6技术要求
6.1总体要求、一般技术要求
总体要求、一般技术要求按GB/T23505的规定执行， 6. 2 涂装要求
钻机涂装要求按SY/T6919的规定执行。
1 Q/SY1709—2014
表 1 ZJ80/5850钻机基本参数
最大钩载，kN
5850 4500~7000 5000~8000 2000(1600) (2720）(2176) 553（14绳系）
127mm钻杆 114mm钻杆
名义钻深范围
m 绞车额定功率最大快绳拉力游动系统绳数
kw (hp) kN 钻井绳数最多绳数 mm (in) kw (hp) mm (in) m (ft)
12 14 38, 42 (1%,1%) 1176，1617 (1600)，（2200) 952.5，1257.3 (37，49) 10.5,12 (34%，39%)
钻井钢丝绳公称直径
钻井泵单台功率
不小于
转盘开口直径
钻台高度
注：绞车额定功率参数后面的数值为非优选值。
7 配置要求 7. 1 设备 （系统）配置要求
设备（系统）配置要求按GB/T23505的规定执行。 7. 2 满足HSE的配置要求
满足HSE的配置要求按GB/T23505的规定执行。
8 基本配置
8. 1 总则
钻机主要由起升系统、底座及支撑装置、 旋转系统、 传动系统、控制系统、循环系统、动力系统、 井控系统、辅助设备等组成。 8. 2 起升系统 8.2.1 起升系统的组成见表2。 8.2.2 绞车主要附件见表3。 8.2.3 井架主要附件见表4。
2 Q/SY1709—2014
表2 起升系统的组成
主要技术描述
单位 数量
序号 设备名称
ZJ80D
ZJ80DB
最大静载荷：5850kN 适用绳径：38mm或42mm
天车
套
1
1
滑轮直径：1524mm 最大静载荷：5850kN 适用绳径：38mm或42mm
2
游车
套
1
滑轮直径：1524mm 最大钩载：5850kN
大钩
3
套
1
额定输人功率：1600kW
额定输人功率：2000kW
绞车 适用钢丝绳直径：38mm或42mm 适用钢丝绳直径：38mm或42mm 台
4
1
快绳拉力：553kN
快绳拉力：553kN
最大静钩载：5850kN 井架有效高度：≥48m 直径：38mm或42mm 规格按钻井工艺需求配置规格按钻井工艺需求配置规格按钻井工艺需求配置规格按钻井工艺需求配置规格按钻井工艺需求配置
井架
套 1 米 2000 副
5
6 钻井钢丝绳 7
吊环吊卡卡瓦大钳吊钳
1 一 1 1 2
套套套套
8 9 10 11
注：钻井钢丝绳采用压实股钢丝绳时，应 应按Q/SY1285的规定执行
表 3 绞车主要附件
主要技术描述
单位 数量套
序号 设备名称
ZJ80D
ZJ80DB
主刹车辅助刹车 电磁涡流刹车或气控多盘式刹车防碰装置
液压盘式刹车
1 1 1 1 1 1
1
套套套套套
主电机能耗制动刹车
2 3 4 强制冷却装置
过圈防碰
根据钻机作业环境按需配置
排绳器自动送钻
5 6
小交流变频电机通过减速箱传动或液压盘式刹车自动送钻
3 Q/SY 1709—2014
表4井架主要附件
序号 设备名称
单位 数量套
主要技术描述根据钻井工艺需求配置
套管扶正台死绳稳绳器
1 2 3 死绳固定器 4 瞪梯助力器 5 大钳平衡重 6 二层台逃生装置 7
1 2 1 2 2 2 2 1 1
套台套套套套台套
最大死绳拉力：460kN 根据作业要求按需配置
根据作业要求按需配置根据作业要求按需配置
防坠落装置二层台小绞车
提升拉力：5kN/10kN，数量可根据钻井作业要求配置
8 9
油管台
根据钻井工艺需求配置
8.3 底座及支撑装置 8.3.1 底座及支撑装置的组成见表5。
表5 底座及支撑装置的组成
序号 设备名称
主要技术描述
单位 数量
旋升式或双升式结构，可根据钻井工艺要求配置其他结构
转盘梁负荷：5850kN 立根台负荷：2700kN 底座高度：10.5m或12m
底座
套
1
1
主要附件
见表6
套
2
1
8.3.2 底座主要附件见表6。
表 6 底座主要附件
序号 设备名称
单位 数量套 1 套
主要技术描述提升能力：300kN×2
1 2 3 4 5
BOP吊装装置
钻杆盒猫道排管架
根据需要配置
1 1 1 1
套套套
电缆槽（桥）架
8.4 旋转系统
旋转系统的组成见表7。
4
