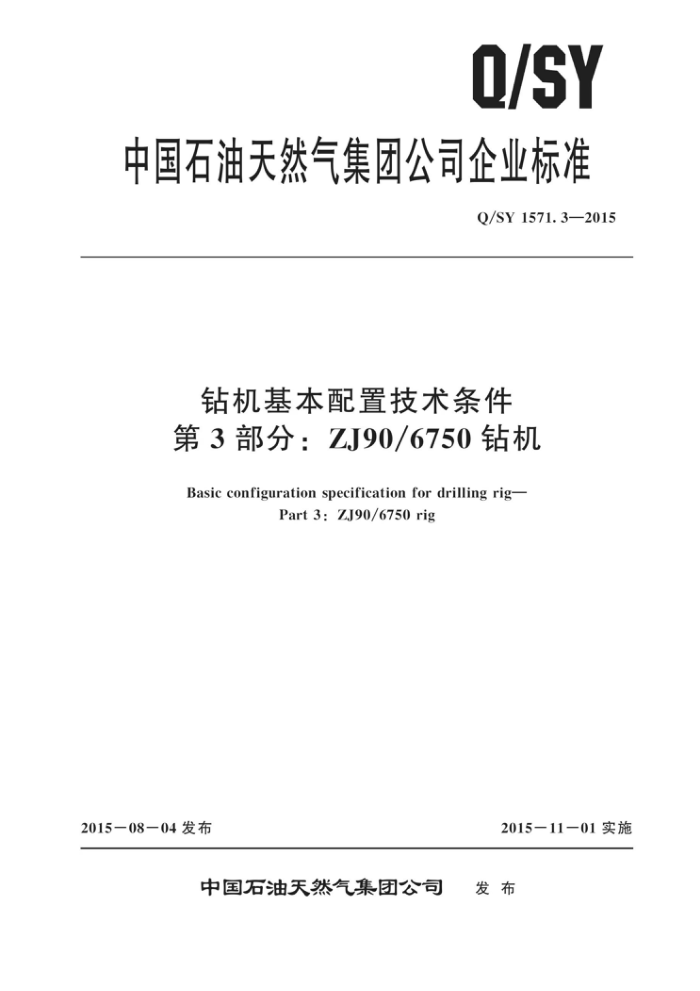

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1571.3—2015
钻机基本配置技术条件第3部分：ZJ90/6750钻机
Basic configuration specification for drilling rig-
Part 3: ZJ90/6750 rig
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY1571.3—2015
目 次
前言范围
1
1
规范性引用文件 3术语、定义和缩略语 3.1术语和定义 3.2缩略语
2
2
钻机基本参数钻机类别和简述 5. 1 概述 5. 2 类别和简述
4
5
6钻机基本配置 6.1 基本配置清单 6.2设计条件、环境要求 6.3主要部件结构、参数 7钻机出厂试验、总装调试与验收
7.1总则.· 7.2出厂试验、总装调试的主要内容 7.3合格评定…. 7. 4 记录 8健康、安全、环境（HSE）要求 9 出厂文件
2
12 12
12
12
存储、 包装与运输参考文献
10
12
13
1 Q/SY1571.3—2015
前言
Q/SY1571《钻机基本配置技术条件》分为6个部分：
第1部分：ZJ70/4500钻机；第2部分：ZJ50/3150钻机；
———第3部分：ZJ90/6750钻机； ——第4部分：ZJ120/9000钻机； —一第5部分：ZJ40/2250钻机；
-第6部分：ZJ30/1800以下系列钻机。 本部分为Q/SY1571的第3部分。 本部分按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则
一
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本部分起草单位：宝鸡石油机械有限责任公司、中国石油技术开发公司、石油工业标准化研究所、中国石油集团钻井工程技术研究院，
本部分主要起草人：黄悦华、王建川、严小妮、刘承杰、张玉、陈俊峰、周志雄。
II Q/SY1571.3—2015
钻机基本配置技术条件第3部分：ZJ90/6750钻机
1范围
Q/SY1571的本部分规定了陆地用ZJ90/6750钻机配套的基本要求，同时提供了选择性配置方案。
本部分适用于ZJ90/6750成套钻机的生产制造，以及用户采购时选用。其他型式满足9000m钻井作业的钻机参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17744 石油天然气工业钻井和修井设备（GB/T17744—2008，ISO14693：2003， MOD)
GB/T 19190 石油天然气工业 钻井和采油提升设备 GB/T 20067 粗直径钢丝绳 GB/T 20174 石油天然气工业 钻井和采油设备钻通设备（GB/T20174—2006，ISO13533：
2001, MOD)
GB/T 22513 石油天然气工业 钻井和采油设备 井口装置和采油树 GB/T23505 石油钻机和修井机 GB/T 25428 石油天然气工业 钻井和采油设备 钻井和修井井架、底座（GB/T25428
一
2010,ISO 13626:2 2003, M0D)
SY/T5170 石油天然气工业用钢丝绳 SY/T 5244 钻井液循环管汇 SY/T 5323 节流和压井系统 SY/T5532 石油钻机绞车 SY/T 5612 石油钻井液固相控制设备规范 SY/T6228一2010油气井钻井及修井作业职业安全的推荐作法 SY/T 6426 钻井井控技术规程 SY/T6680一2013石油钻机和修井机出厂验收规范 SY/T 6725. 1 石油钻机用电气设备规范第1部分：主电动机 SY/T 6725. 2 石油钻机用电气设备规范 第2部分：控制系统 SY/T 6725.4 石油钻机用电气设备规范 第4部分：辅助用电设备及井场电路 SY/T 6726 石油钻机顶部驱动装置 SY/T 6727 石油钻机液压盘式刹车 SY/T 6918 石油天然气工业钻井和修井设备钻井泵 Q/SY 1452.1 石油装备产品包装规范第1部分：钻机和修井机 APISpec 4F 钻机和修井井架、底座规范（Specificationfordrillingand well-servicing struc-
Y Q/SY1571.3—2015
tures)
API Spec 6A井口装置和采油树设备规范（Specification for wellhead and christmas tree equip- ment)
APISpec7K钻井和修井设备（Drillingandwell servicingequipment) APISpec 8C钻井和采油提升设备（PSL1andPSL2)[Specificationfordrillingandproduction
hoisting equipment(PSL 1 and PSL 2)J
APISpec 9A钢丝绳规范（Specification forwire rope) APISpec16A 钻通设备规范（Specification fordrill-through equipment)
3术语、定义和缩略语
3. 1 术语和定义
GB/T23505确立的以及下列术语和定义适用于本文件。 3.1.1
名义钻深范围 nominal range of drilling depth 钻机在规定的钻井绳数下，使用规定的钻柱时的经济钻井深度范围
3.1. 2
最大钩载 龙maximum hook load 钻机在规定的最多绳数下，大钩所能提升的最大载荷，包括静载荷和动载荷。
3. 2 缩略语
下列缩略语适用于本文件。 API———美国石油协会； HSE——健康、安全、环境； MCC—交流电机控制系统； SCR—可控硅整流系统； VFD 变频控制系统。
钻机基本参数
4
钻机的基本参数规定如下： a）最大钩载：6750kN。 b）名义钻深范围：
$114mm钻杆：6000m~9000m; $127mm钻杆：5000m～8000m。
绞车额定输人功率：2210kW（3000hp）。 d) 游动系统绳数：14根。
c）
钻井钢丝绳直径：$45mm（134in）。 f) 最大快绳拉力：640kN。 g) 钻井泵数量及单台功率：3×1193kW（1600hp）。 h） 转盘开口直径：g952.5mm（37/%in）。 i) 钻台面高度：12m。 j) 底座型式：自升式或箱块式。
e)
2 Q/SY1571.3—2015
k）井架型式：K型。 1）井架有效高度：48m。 m) 主发电机组输出功率：5000kW~6500kW。 n） 辅助发电机组输出功率：300kW~1200kW。
5钻机类别和简述
5.1 概述
根据使用工况、成本和运输条件的不同，ZJ90/6750钻机可采用直流电驱动、交流变频电驱动型式。 5. 2 ，类别和简述 5.2.1ZJ90/6750D钻机
钻机采用柴油发电机组作主动力，发出的600V，50Hz（60Hz）交流电经SCR整流后变为0V～ 750V直流电，分别驱动绞车、转盘和钻井泵的直流电动机；绞车由3台直流电动机驱动，内变速，主刹车采用液压盘式刹车，辅助刹车采用电磁涡流刹车或气控盘式刹车；转盘由1台直流电动机驱动；每台钻井泵各由2台直流电动机驱动。电传动系统采用一对二控制方式，AC－SCR-DC传动。 井架为K型井架，底座为自升式或箱块式。 5.2.2ZJ90/6750DB钻机
钻机采用柴油发电机组作主动力，发出的600V，50Hz（60Hz）交流电经变频控制转变为频率可控的交流电，分别驱动绞车、转盘和钻井泵的变频电动机；绞车由2台或2台以上电动机驱动，刹车系统采用液压盘式与主电机能耗制动或电磁涡流刹车组合方式；转盘由1台电动机驱动；每台钻井泵由1台或1台以上电动机驱动。电传动系统采用一对一控制方式，AC-DC-AC传动。井架为K型井架，底座为自升式或箱块式。
6钻机基本配置
6.1基本配置清单
ZJ90/6750钻机基本配置按表1执行。
表1ZJ90/6750钻机基本配置清单
基本配置
序号 部件名称
符合标准 GB/T25428（或 APISpec4F) GB/T19190（或 API Spec 8C) GB/T19190（或 API Spec 8C) GB/T19190（或 API Spec 8C)
ZJ90/6750DB
数量 单位
ZJ90/6750D
天车 TC675 顺穿游车 YC675 大钩 DG675 水龙头 SL675
套
1
2
套
1
套
3
1
套
1
4
3 Q/SY 1571.3—2015
表1 (续) 基本配置
序号 部件名称
符合标准
数量 单位
ZJ90/6750D
ZJ90/6750DB
顶部驱动
5 钻井装置 DQ90顶驱
套 SY/T 6726 套套
1
井架主体，K型井架套管扶正台登梯助力机构钻工防坠落装置二层台二层台逃生装置二层台气动小绞车，额定拉力5kN 死绳稳绳器
1
1
2 套 2 套 GB/T25428（或
井架
6
套 API Spec 4F) 2 套 2 套
1
套套
3
GB/T25428（或 API Spec 4F) GB/T20067（或 API Spec 9A)
7 底座 自升式或箱块式 8 起升大绳 井架/底座起升用大绳 9 缓冲装置 满足井架、底座起升下放时缓冲作用
1
套套套套
1
1
BOP吊
10 装装置 11 钻杆台 亦称猫道，尺寸：19500mm×1070mm×1800mm 12 钻杆架 亦称钻杆排放架，尺寸：1070mm×8000mm 13 提升机 15kN液压（或电动）提升机，工作高度12m
用于将防喷器安装或吊离井口，起吊能力不小于800kN
1
1
12 个
套
1
套 GB/T17744（或套套套套套套套套套套
ZP375Z转盘（包括方瓦） 5Vin滚子补心：四销四（六）方驱动，适于四（六）方钻杆 3in滚子补心：四销四（六）方驱动，适于四（六）方钻杆 ZP375转盘防滑垫主补心装置
1
API Spec 7K)
1
1
1
1 1
14 转盘 补心提环装置
20in（用于下20in套管） 11%in～13%in（用于下13%in套管） 9%in～10%in（用于下9%in套管） 2%in~8%in（用于下7in套管） 2%in～8in（补心内四方，用于正常钻进）
1
1 1 1
转盘驱
15
动装置 由1台直流/变频电动机通过齿轮箱驱动转盘， 配惯性刹车装置
1
