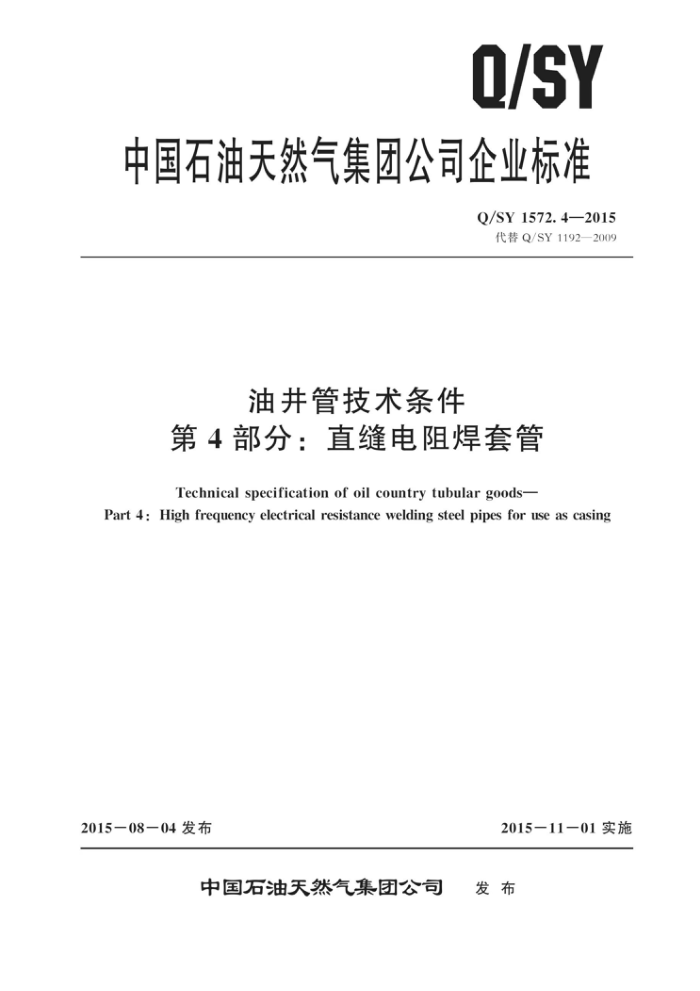

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1572.4—2015
代替Q/SY1192—2009
油并管技术条件
第4部分：直缝电阻焊套管
Technical specification of oil country tubular goods-
Part 4 : High frequency electrical resistance welding steel pipes for use as casing
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1572.4—2015
目 次
前言
范围 2 规范性引用文件 3 规格与类型 3. 1 钢级 3.2规格与类型 3.3管端和螺纹 3. 4 接箍技术要求 4. 1 制造工艺要求 4. 2 化学成分要求 4. 3 拉伸性能 4. 4 硬度要求 4. 5 夏比（V型缺口）冲击吸收能要求 4. 6 晶粒度要求 4. 7 非金属夹杂物要求 4. 8 压扁要求 4. 9 焊缝形貌与尺寸要求 4. 10 尺寸和重量要求 4. 11 焊缝沟腐蚀要求 4. 12 静水压试验要求试验及验收规则 5. 1 化学成分· 5. 2 拉伸试验· 5.3 夏比（V型缺口）冲击试验 5. 4 硬度试验 5. 5 晶粒度测定· 5. 6 非金属夹杂物评定· 5. 7 压扁试验 5. 8 焊缝尺寸形貌测定 5. 9 尺寸和重量检验· 5.10 焊缝沟腐蚀检验 5. 11 表面质量检验 5.12 静水压试验 5.13 无损检验
4
..
10
10
18 18
33
5
33 33 34
6
35 36 36 37 37 38 38 38 38 I Q/SY 1572. 4—2015
标记、涂敷和运输 6. 1 标记... 6. 2 涂敷·. 6. 3 运输…
39 39 40 40
6
..............
.......
....
.......
......
.........
.....
..
........... ....................
II Q/SY1572.4—2015
前言
Q/SY1572《油井管技术条件》分为四个部分
第1部分：无缝套管；第2部分：油管；
第3部分：钻杆；一第4部分：直缝电阻焊套管。 本部分为Q/SY1572的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分代替Q/SY1192—2009《直缝电阻焊套管》。与Q/SY1192一2009相比，除编辑性修改外，主要技术变化如下：
全文钢级将原C95换成R95，并从第二组调整到第一组；一全文将原钢级Q125-1，Q125-2，Q125-3和Q125-4归并成Q125；全文将N80分成N80-1和N80Q；制管方法中增加了可对整管进行张力减径；修正了Q/SY1192一2009中冲击韧性的要求低于APISpec5CT的错误。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
一
并归口。
本部分起草单位：石油管工程技术研究院、宝鸡石油钢管有限责任公司、宝山钢铁集团有限公司。
本部分准主要起草人：上官丰收、付安庆、徐婷、高霞、赵鹏。
II Q/SY1572.4—2015
油井管技术条件
第4部分：直缝电阻焊套管
1范围
Q/SY1572的本部分规定了常用规格的直缝电阻焊套管的技术条件。 本部分适用于普通用途直缝电阻焊套管的订货和检测，对于特殊用途（如热采井）的直缝电阻焊
套管的技术条件，应参照本部分另行协定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 222 钢的成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228. 1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T 230 金属材料洛氏硬度试验 GB/T 246 金属管压扁试验方法 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 4340 金属材料维氏硬度试验 GB/T 6394 金属平均晶粒度测定法 GB/T 10561 钢中非金属夹杂物含量的测定一标准评级图显微检验法 GB/T 23512 石油天然气工业套管、油管和管线用螺纹脂的评价与试验 ISO 11960 石油天然气工业油气井套管或油管用钢管 API Spec 5B 石油天然气工业套管、油管和管线管螺纹的加工、测量和检验 ASTME1407 布氏硬度、维氏硬度、洛氏硬度、洛氏表面硬度和努氏硬金属用标准硬度换算表
3规格与类型
3.1钢级
直缝电阻焊套管分为H40，J55，K55，M65，N80-1，N80Q，L80，R95，P110和Q125等10 个钢级。 3.2 规格与类型
直缝电阻焊套管的规格、重量、壁厚及相应的管端加工类型见表1。
3.3 管端和螺纹
直缝电阻焊套管应带螺纹和接箍供货，或根据合同规定按下述任一管端型式供货：
平端；
1 Q/SY 1572.4—2015
一8牙圆螺纹，不带接箍；
偏梯形螺纹，不带接箍。 直缝电阻焊套管管端螺纹的加工和检验应符合APISpec5B和ISO11960的规定，
3.4接箍
直缝电阻焊套管所带接箍应用无缝钢管制造，其技术要求和试验验收规则应符合APISpec5B和 ISO11960对接箍的规定。
表1直缝电阻焊套管的规格、 重量、壁 壁厚和管端类型单位长度名
义重量（带螺 壁厚纹和接箍)b t
端部加工形式 L80 -1 N80 -1
外径 D mm
代号。
J55 K55
mm H40
M65
R95 N80 - Q P110 Q125
1 4/2 9.50 114.30 14.14 5. 21 PS PS PS 4 /2 10.50 114.30 15.63 5. 69
2
kg/m
PSB PSB PSLB PLB PLB PLB PLB
一
4/2 11.60 114.30 17. 26 6.35 4V 13.50 114.30 20.09 7. 37 4/2 15.10 114.30 22.47
-
PLB PLB PLB PLB
PLB
8.56
PLB
5 11. 50 127.00 17. 11 5.59 5 13.00 127.00 19.35 6. 43 5 15.00 127.00 22.32 7.52 5 18.00 127.00 26.79 9. 19 5 21.40 127.00 31.85 11.10 5 23. 20 127.00 34.53 12.14 5 24.10 127.00 35.86 12. 70 5% 14.00 139.70 20.83 6. 20 PS PS PS 一
PS PS PSLB PSLB PSLB PLB PLB PLB PLB
一
PLB PLB PLB PLB PLB PLB PLB PLB PLB PLB
PLB PLB PLB PLB PLB PLB PLB PLB
一
-
一
PSLB PSLB PSLB PLB PLB PLB PLB
5 /2 15.50 139.70 23. 07 6. 98 5 /2 17.00 139.70 25.30 7. 72 5V2 20.00 139.70 29.76 9.17 5/2 23.00 139.70 34. 23 10.54 5 V2 26.80 139.70 39.88 12. 70 5/2 29. 70 139.70 44. 20 14.27 5 V2 32.60 139.70 48.51 15.88 5% 35.30 139.70 52.53 17. 45 5/2 38.00 139.70 56.55 19.05 5V 40.50 139.70 60.27 20.62 5 /2 43.10 139.70 64.14 22. 22 6% 20.00 168. 28 29.76 7.32 PS PSLB PSLB 6% 24.00 168. 28 35.72 8.94
PLB PLB PLB PLB PLB PLB PLB PLB PLB
一
一
一
一
一一
一
一
一
一
一
一
一
-
PSLB PLB PLB PLB PLB
一
6% 28.00 168. 28 41. 67 10.59 6% 32.00 168.28 47.62 12.06
PLB PLB PLB PLB
PLB PLB PLB PLB
5.87 PS
7 17.00 177.80 25.30 7 20.00 177.80 29. 76 6. 91 PS PS PS 一
-
一
一
一
PSLB PLB PLB PLB PSLB PLB PLB PLB PLB /
7 23. 00 177. 80 34.23 8.05 7 26.00 177.80 38.69 9.19 7 29.00 177. 80 43. 16 10.36 7 32.00 177. 80 47. 62 11.51 7 35.00 177. 80 52.09 12. 65
PLB PLB PLB PLB PLB PLB PLB PLB
一
PLB PLB PLB PLB
2
