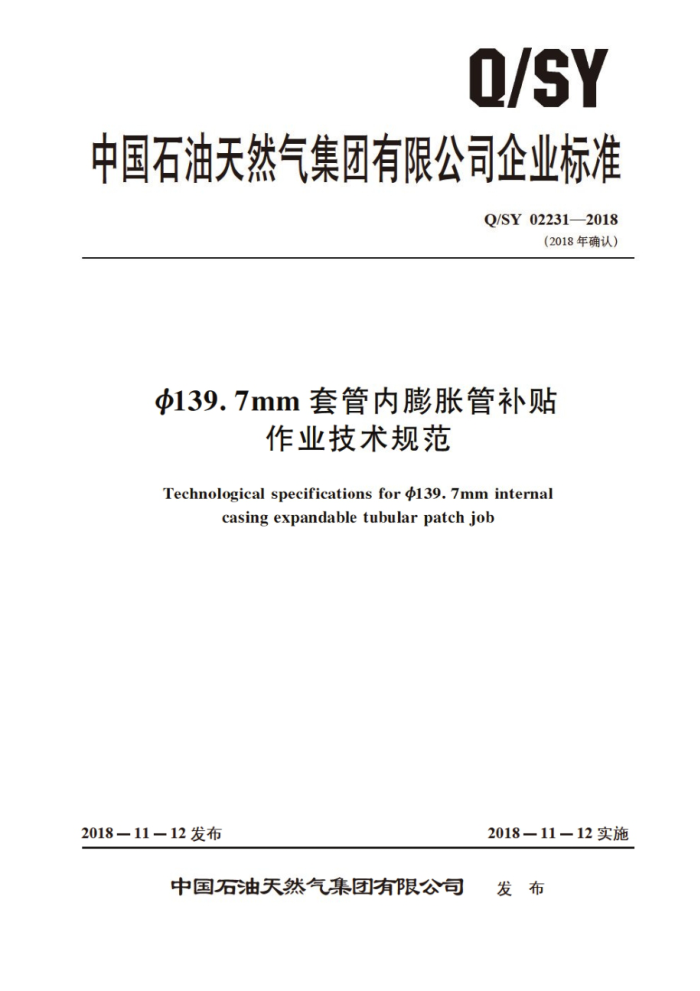

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02231—2018
（2018年确认）
d139.7mm套管内膨胀管补贴
作业技术规范
Technological specifications for i397mm interna
casing expandable tubular patch job
2018—11—12实施
2018一11一12发布
中国石油天然气集团有限公司 发布 Q/SY022312018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1231—2009修改为Q/SY02231—2018 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY02231—2018
目 次
前言
范围 2 规范性引用文件 3 分类 4 施工前准备
....
井筒准备 6 组配管柱
5
..:
下膨胀管投送管柱 8 膨胀管补贴 9 膨胀管补贴后的检验
0
E... Q/SY02231—2018
前 言
本标准由中国石油天然气集团有限公司勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田有限责任公司、新疆油田分公司、长庆油田分公司。 本标准主要起草人：刘东升、李益良、徐国民，杨延滨。任志刚、徐炳辉、张丽萍、孙应民。李
涛、夏守印、刘中军。
AS/0
I Q/SY02231—2018
Φ139.7mm套管内胀管贴作业技术规范
1范围
本标准规定了壁厚为 6.2m ~7.72mm的139.7mm套管井PZG-DQCY4，PZG-DQCY5， PZG-B三种型号膨胀管补贴作业的施工前准备、井筒准备，组配管柱，下膨胀管投送管柱，膨胀补贴、膨胀补贴后的检验等惜作要求
本标准适用于油（气）水井套损井教的修复支层段封堵 2规范性引用文件
下列文件中的条款通过车机准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。儿 是不注 斤期的可用文件。 其最新版本适用手本标准。
SY/T5587.3常规修开作业规程 第 部分：泊气井压井，替喷，诱喷 SY/T5587.4常规修作业 规程第 4部分： 找窜漏、封简堵部 SY/T5587.5常规修件作业 规程第 第5部分： 井下作业井简准备 SY/T 5587.12常规修井作业规租第12部分： 打指落构 SY/T" 5790 套管整形与备封加固工艺作汤
3分类 3.1PZG-DQCY4型膨胀管总成采用自下而上断账的膨胀管补贴方式，密封采用钢体过盈密封。 3.2PZG-DQCY5型膨胀管总成采用自 上而下影账的服管补贴方式，密封采用钢体过盈密封。 3.3PZG一BI型膨胀管总成采用自下而上膨胀的膨胀管补贴方式，密对来 采用橡胶密封。 4施工前准备 4.1 按施工设计要求进行压 非，压井作业按SY/T5587.3的规光机了 4.2作业工具、用具及设备满足施工 4.3泵注系统。
h4.2m/h之间。
4.3.1泵注设备额定工作压力应不低丁 TO 4.3.2地面管线采用额定工作压力达到70MPa的高压管线。 4.3.3水龙头及管线接头等配件的螺效应无损伤，并超试压肤制70MPa。 4.3.4泵注设备上用来指示压力的压力表应选用防冻抗震压力表，量程为100MPa 5井筒准备 5.1套管变形、错断井整形扩径按SY/T5790的规定执行，层系封堵井刮削按SY/T5587.5的规定执行。 5.2通井。 5.2.1通井按SY/T5587.5的规定执行。 5.2.2模拟通井器底端面为平头，下段长度300mm，外径为120mm，上段外径为$118mm。若补贴井段长度小于10m，模拟通井器长度应为膨胀管长度的1.1倍：补贴段长度大于10m，模拟通井
1 Q/SY022312018
器长度为15m~20m。 5.2.3通井深度至补贴井段以下20m 5.2.4通井规通过套损点时，要求夹持力小于5kN，否则重新进行整形扩径。 5.3并径检测：用多臂并径仪测井，测并范围不少于套损井段上下各50m，要求内通径达到原始套管尺寸的98%，否则重新进行整形扩径。 5.4确定补贴井段。 5.4.1根据井径曲线确定补贴井段。 5.4.2补贴井段长度以套损开段（或封堵井段）上下完好井段各延长1.5m以上。 6组配管柱
膨胀管投送管柱的组配包括： a）PZG-DQCY4膨胀管投造管柱的组配地面连接自下而上为：73mm丝堵o2mm平式油管短节胀管总成62mm外加厚油管1
根定位短节$62mm外加 星润管
bPZG-DQCY5膨胀管投送管柱的组配。 地面连接自下而上为：膨胀管总成$76mm 酒管（内舍长度大 加固管的拉杆和上部悬挂头）
$62mm外加厚油管1根毫危短节462mm 不加厚油管。
c）PZG-BJ膨胀管地面的安装地面连接自下而上为：肠账管 膨胀器连接杆防尘组件2mm外力 加厚油管。
7下膨胀管投送管柱 7.1投送管柱应清洁、无弯曲、无破损。 7.2投送管柱螺纹涂密封脂 旋扭航 不小于3200N·m 7.3膨胀管总成人井并后， 下迪度不大于30m/mmg 距设计要求的补贴井段50m时，下放速度应控制在10m/min以内勾速下放。 7.4下膨胀管总成遇阻，投送管柱悬重下降大于10kN时，叫起出#业管总成，按第6章的规定重新进行整形扩径。 7.5在气温0C以下施工时，遇阻后起出的影账管息成成在地山排净内部的积水。 7.6下完膨胀管总成投送管柱后，进行微性定位测计。核实并调赠赚账管总成深度。 8膨胀管补贴 8.1PZG-DQCY4膨胀管补贴 8.1.1连接地面管线及泵注设备 8.1.2向油管内灌满清水，排净油管内空 8.1.3启动修井机，上提管柱负荷至管柱原始悬重。 8.1.4启动泵注设备，打开泵注设备的溢流阀，排液连续且稳定后，逐渐关闭港流阀，泵压达到 32MPa~~45MPa时管柱上行，同时跟随上行的管柱上提大钩，当管柱上行至设计长度时，泵压突降，完成补贴。 8.1.5膨胀管补贴时，泵压大于50MPa膨胀管仍未开始膨胀，应停止打压，管柱内压力泄掉后，上提或下放管柱0.2m～0.5m，继续打压；若泵压再次大于50MPa时，则起出管柱，分析确定原因后定措施。 8.1.6膨胀管补贴时，管柱上行0.5m后，如果泵压大于50MPa，可上提大钩负荷至大于管柱自重的200kN～300kN协助管柱上行，使泵压保持在35MPa～40MPa。 2 Q/SY022312018
8.1.7膨胀管补贴时，管柱上行0.5m后，泵压达不到施工要求，可以卸掉水龙头及高压管线，上提管柱负荷至470kN一550kN，使胀头上行，直至拉胀至膨胀管顶面，完成补贴。 8.18膨服管补贴时，第二根油管接已通过钻台平面并高出一个吊卡高度时，应停泵泄掉管柱内压力，将第一根油管卸掉，重新安装好水龙头及高压管线，重复打压过程，若井口返液量增加或压力表显示压力上升缓慢，则应继续提高大钩负荷直至压力上升，使胀头能够在压力作用下正常上行。 8.1.9完成补贴后：起出投送油管及胀头，下人打捞牙捞出膨胀管底堵。打捞操作按SY/T5587.12 的规定执行。 8.2PZG-DQCY5膨胀管补贴 8.2.1连接地面管线及泵注设备。 8.2.2向管内灌满清水，排净投送管柱内空气。 8.23启动修井机，将吊环挂在悬挂油管的吊卡上，上提管柱负荷至管柱原始悬重。 8.2.4启动泵注设备，打开泵注设备的溢流阀，排液连续且稳定后，逐渐关闭溢流阀，压力达到 35MPa~45MPa时，开始膨胀，2min~4min后压力突然下降至3MPa~5MPa，上提管柱，悬重比管柱原忌重增加100kN，继续上提管柱，将胀头拉出膨服管，完成补贴。 8.2.5膨胀过程中胀头遇卡，泵压超过55MPa，则下顿后上提管柱将膨胀管去开，者下顿丢手不成功，则上提管柱700kN拉断发射器环形槽，起出膨胀管以外的所有下井工具，采取其他措施处理。 8.3PZG-BJ膨胀管补贴 8.3.1连接地面管线及泵注设备。 8.3.2向油管内灌满清水，排净油管内空气。 8.3.3启动修井机，上提管柱负荷至管柱原始悬重。 8.3.4启动泵注设备，并将泵注设备的输出排量调定到0.0lm/min，开始打压。当压力表读数达到低于安全溢流压力45MPa的一个峰值读数时开始胀，当指重表读数低于原悬重40kN～50kN时，上提管柱，使指重表指针回到原位置。直到管柱上行1m以上。 8.3.5停菜，泄压，上提100kN，管柱不动则表明膨胀管柱已悬挂在套管上。 8.3.6重新启动泵注设备，将泵注设备的输出排量调定到0.02m/min，继续打压，管柱上行（这时将上提力加到50kN一60kN，观察记录泵注设备压力表读数。当第一个油管接箍露出钻台面后，上吊卡并将管柱坐放在并口。泄掉压力，将第一根油管卸掉，重新连接高压管线，重复打压过程。 8.3.7管柱上行2m时，上提力增加到50kN100kN：管柱上行至设计长度时，注设备压力突降，完成补贴。 8.3.8存中106mm平底磨鞋入，待磨鞋下放至设计深度时，试深膨服管上端位置，记录深度数据：继续下放管柱，当磨鞋接触到下丝堵时，上提钻柱0.2m，使平底磨鞋脱离与下丝堵的接触，开泵，下放管柱进行磨洗，转速为40r/min--60r/min，钻压10kN一15kN，钻通下丝堵。 8.3.9下丝堵钻通后，继续下放管柱，待上修口器接触到膨胀管上端口时，上提钻柱，使上修口器脱离与膨胀管上端口的接触，开泵，旋转转盘（转连为40r/min60r/min），缓慢下放钻柱修整上端口。钻压至10kN~15kN时停止下放钻柱，钻压由10kN~15kN下降到0时，完成上口修整。 9膨胀管补贴后的检验 9.1下双封隔器试压管柱对补贴井段进行试压，下管柱按SY/T5587.4的规定执行。 9.2试压介质为清水。 9.3试压15MPa，稳压30min，压降不大于0.5MPa为合格。 中国石油天然气集团有限公司
