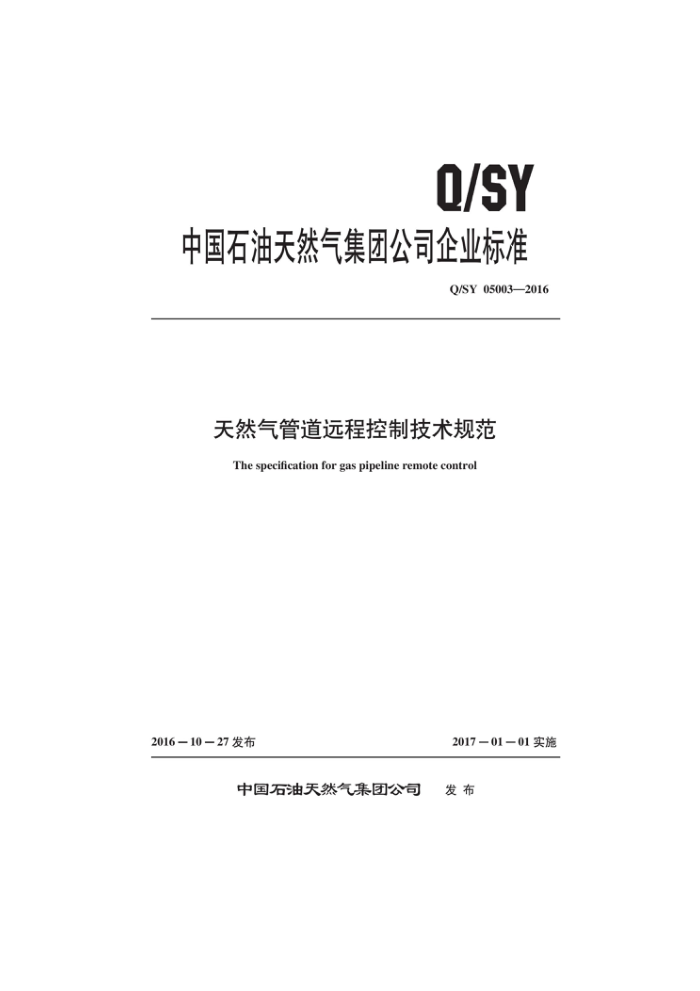

Q/SY
中国石油天然气集团公司企业标准
Q/SY05003—2016
天然气管道远程控制技术规范
The specification for gas pipeline remote control
2016-10-27发布
2017-01-01实施
中国石油天然气集团公司 发布 Q/SY 05003—2016
目 次
前言范围 2 规范性引用文件
缩略语一般要求压缩机组远程监控 5.1 数据上传要求 5.2 监控画面要求 5.3 压缩机组远控条件
3
4
5
压缩机组远程控制要求
5.4
6站场分输远程控制 6.1 数据上传要求 6.2 监控画面要求 6.3 分输远控条件 6.4 分输远程控制要求站场越站阀和线路截断阀远程控制 7.1 站场越站阀控制 7.2 监控阀室线路截断阀控制应急操作
7
12
· 12 12
8
8.1 站场应急操作 8.2 阀室应急操作附录A（资料性附录） GE压缩机组启动进程与上传数据附录B（资料性附录） RR压缩机组启动进程与上传数据附录C（资料性附录） 德莱赛兰压缩机组启动进程与上传数据附录D（资料性附录） MAN压缩机组启动进程与上传数据附录E(资料性附录) 沈鼓压缩机组启动进程与上传数据附录F(资料性附录) 典型分输站场工艺控制图
·12 · 13 14 · 20 · 25 28 31 34
1 Q/SY 05003—2016
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。 口。 公司、工程设计公司西南分公司。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归本标准起草单位：北京油气调控中心、西部管道公司、北京天然气管道有限公司、西气东输管道本标准主要起草人：赵小川、刘振方、张麟、周书仲、肖连、孙艳国、杨毅、王广志、李圣彦、
李星星、董秀娟、马婕、李卫成。
II Q/SY 05003—2016
天然气管道远程控制技术规范
1范围
本标准规定了天然气管道压气站机组、站场分输和闵室的远控条件、数据监测与控制功能等远程控制技术要求，
本标准适用于天然气管道新建压气站、分输站和监控阀室远程控制技术指导与规范，改扩建站场可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Q/SY05201油气管道监控与数据采集系统通用技术规范
3缩略语
下列缩略语适用于本文件。 ESD：紧急停车系统（emergency shutdown system） GG：燃气发生器（gas generator） PLC：可编程逻辑控制器（programmablelogic controller） PPS：中国石油管道生产信息管理系统（pipeline production system） SCADA：监控与数据采集系统（supervisorycontrol and data acquisition system） SCS：站控系统（station control system） UCS：压缩机组控制系统（unitcontrol system) UPS：不间断电源（uninterruptible power supply）一般要求 4.1站场和监控阀室的设计应具备调控中心远控功能，并且站场和监控阀室应通过调控中心与现场之间的联合调试和远控功能测试，站场及监控闵室的上传数据和控制功能应符合调控中心远控要求。 4.2 站控与调控中心SCADA系统之间的数据通信应稳定可靠
4
调控中心可远程控制站场压缩机组启停、机组进出口压力参数调节，站场分输启停、出站压力
4.3 与流量参数调节，监控阀室干线截断阀远程关闭，紧急情况下可远程触发站场ESD。站控系统自动复位调控中心下发的操作命令。 4.4 调控中心远程控制是基于站场安全、可靠和高效的自动控制。压气站远控功能应包括机组启停、 压缩机负荷调整、辅助系统自动控制和安全保护等控制功能；分输站应包括工艺支路自动切换、间断式分输启停、分输参数调节及安全保护等控制功能，清管站和RTU阀室应具有干线截断阀自动截断
1 Q/SY 05003—2016
控制功能。 4.5站场和调控中心控制命令除ESD命令外，应通过控制权限的选择进行互锁，控制权限的切换应分别在调控中心SCADA系统和站控系统中报警提示。 5压缩机组远程监控 5.1数据上传要求 5.1.1 燃驱压缩机组启机顺序进程要求
调控中心操作员下发压缩机组启机命令后，在调控中心的操作员工作站上应能显示压缩机组的启机顺序进程及相关的运行参数，宜包括以下内容：
一压缩机升压顺序进程。 燃气发生器点火顺序进程。 动力涡轮启动顺序进程。 一动力涡轮至最低转速顺序进程。 一压缩机启动成功。 压缩机组启机顺序进程参见A.1和B.1。
-
-
5.1.2 燃驱压缩机组监视要求
压缩机组正常工作时，在调控中心的操作员工作站上应能显示压缩机组、辅助系统的工作状态和相关的运行参数，应包括以下内容：
a）压缩机组部分如下：
一机组运行状态。 机组允许启动状态。 机组“就地/远程”转换开关位置状态。 机组自动/手动控制模式状态。 机组主要阀门状态。 压缩机压比。 压缩机/动力涡轮转速。 GG转速，实际值与限制值。 机组燃气发生器出口温度。 一压缩机人口压力、温度。 压缩机出口压力、温度。 压缩机排量。 一机组出、人口汇管压力。 一进、出压缩机汇管压力控制参数设定值。 一压缩机防喘曲线。 一压缩机工作点。 压缩机防喘阀开度。 —压缩机防嘴裕度。
压缩机组的各种状态（ESD状态、站控允许启机状态、锁定状态)。 一压缩机组故障停机及原因。
-
2 Q/SY 05003—2016
一压缩机组启动过程和相关参数。 b）辅助系统部分如下：
站场UPS系统状态。 一厂房火焰探头状态。 一站场工艺状态。 一厂房可燃气体系统状态。 厂房通风系统状态。 一燃料气系统状态。 燃料气压力。 燃料气流量。 各厂房通风机运行状态。 一仪表风水露点。 空压机储气罐压力。 一站循环阀开度。
-
-
具体数据点参见表A.1和表B.1。 5.1.3 电驱压缩机组启机顺序进程要求
调控中心操作员下发压缩机组启机命令后，在调控中心的操作员工作站上应能显示压缩机组的启机顺序进程及相关的运行参数，宜包括以下内容：
电机箱体通风顺序进程。 压缩机升压顺序进程。 电机（VSD）启动顺序进程。 电机至最低转速顺序进程。 一压缩机启动成功。 压缩机组启机顺序进程参见A.3，B.3，C.1，D.1和E.1。
-
5.1.4电驱压缩机组监视要求
压缩机组正常工作时，在调控中心的操作员工作站上应能显示压缩机组的工作状态及相关的运行参数，主要包括：
a）压缩机组部分如下：
机组允许启动状态。 机组的启动、停止状态。 进、出压缩机汇管压力工作参数设定值。 机组“就地/远程/停车”转换开关位置状态。 一机组自动/手动控制模式状态。 机组主要阀门状态。 压缩机/电机转速。 机组人口压力、温度。 一机组出口压力、温度。 一压缩机出口排量。 一机组出/人口汇管压力。 一压缩机压比。
-
-
3 Q/SY 05003—2016
一压缩机防嘴曲线。 压缩机工作点。 压缩机防喘阀开度。 压缩机防嘴裕度。 电机功率。 电机电流。 电机电压。 压缩机组的各种工作状态（ESD状态、站控允许启机状态、锁定状态)。 一压缩机组启动过程和相关参数。 一压缩机组故障停机及原因。
b）辅助系统部分如下：
站场UPS系统状态。 厂房火焰系统状态。 一厂房可燃气系统状态。 站场工艺状态。 空压机系统状态。 厂房通风系统状态。 机组冷却系统状态。 变频器去离子水温度。 各厂房通风机运行状态（进风机）。 仪表风水露点。 一空压机储气罐压力。
一站循环阅开度。 电机耗电量。 冷却系统参数（流量、温度、压力）。 一辅助系统参数（运行状态、报警、温度、压力）。
具体数据点参见表A.2、表B.2、表C.1、表D.1和表E.1。 5.2 监控画面要求 5.2.1 单台压缩机监视画面要求
调控中心对单台压缩机进行远程监视的画面中应包括压缩机防嘴曲线、压缩机启机顺序进程、压缩机操作、压缩机状态、辅助系统状态、压缩机简图等，具体布局如图1所示。 5.2.2 多台压缩机监视画面要求
调控中心对多台压缩机进行远程监视的画面风格要统一，多台机组画面中应包括压气站控制模式、 压缩机区工艺流程简图、压缩机控制参数、压缩机组运行参数、辅助系统运行参数、压缩机防喘曲线，具体布局如图2所示。 5.2.3 通用画面要求
调控中心SCADA系统的压气站通用画面风格、具体设备画面要求按Q/SY05201的要求执行。 调控中心远控压气站压缩机组综合监控画面布局见表1。 4
