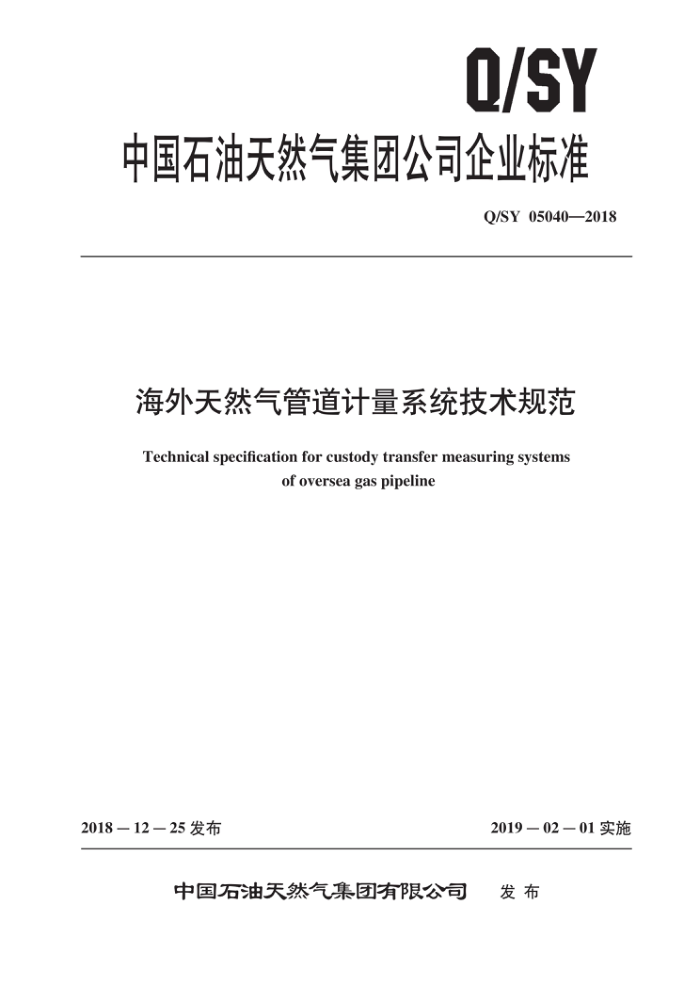

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05040—2018
海外天然气管道计量系统技术规范
Technical specification for custody transfer measuring systems
of oversea gas pipeline
2019－02－01实施
2018一12一25发布
中国石油天然气集团有限公司 发布 Q/SY05040—2018
目 次
前言·
II
范围 2 规范性引用文件 3 术语和定义
一般要求计量系统 5.1计量系统准确度等级 5.2计量系统配置仪表准确度 5.3 流量计配置 5.4在线分析仪的配置 5.5跨境贸易交接计量站的配置 5.6 跨境报关计量站及监督计量站的配置 5.7 分输计量的配置· 5.8 天然气贸易交接计量方式 6 计量设施选型
4
5
6.1 流量计的选用· 6.2 超声流量计 6.3 涡轮流量计 6.4 科里奥利质量流量计 6.5 流量计算机 6.6 变送器· 6.7 直管段 6.8 流动调整器 6.9 在线气相色谱仪 6.10 在线水露点分析仪 6.11 在线烃露点分析仪 6.12 在线硫化氢分析仪 6.13 在线总硫分析仪 6.14 取样系统 6.15 分析小屋安装 7.1 流量计安装· 7.2 变送器安装·
5
10
11 1 11 12
.12
12 13 Q/SY 05040-2018
7.3流动调整器安装 7.4 计量机柜安装· 数据管理与远程诊断 8.1 计量数据管理 8.2 计量数据传输 8.3 计量远程诊断系统 8.4 计量数据共享验收和运行维护 9.1 验收及功能确认 9.2 系统投用 9.3 预防性维护 9.4 计量校准 9.5 比对核查 9.6 故障维修 9.7 计量应急处理
13 13
13
13 13
13 14
14
C
14 14 14 15
15 15
10 计量监管
15
10.1 封识 10.2 海关监管
15
16
附录A（资料性附录） 交接计量数据需求表附录B(资料性附录） 计量系统设备功能确认检查附录C（资料性附录) 技术资料附录D（资料性附录） 气质分析仪运行维护参考文献·
17
20
23 25 ·26
II Q/SY05040—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本标准起草单位：中油国际管道公司、北京天然气管道有限公司、国家石油天然气大流量计量
站、管道分公司、西气东输管道分公司。
本标准主要起草人：姜进田、王华青、潘涛、董秀娟、肖迪、吕子文、周勇、王志学、邱慧、 李国斌、何凡、李海伟、陈子鑫、林青。 Q/SY05040—2018
海外天然气管道计量系统技术规范
1范围
本标准规定了海外天然气管道贸易交接计量系统设计、安装、运行维护及监管等方面的技术要求。 本标准适用于海外天然气管道新建贸易交接计量站，改扩建贸易交接计量站参照执行。本标准不
适用于贸易交接计量站自用气计量和过程流量测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5167用插入圆形截面管道中的差压式孔板、喷嘴和文丘利管测量流体流量（Measurementof fluid flow by means of pressure differential devices inserted in circular cross - section conduits running full)
ISO6974天然气在一定不确定度下用气相色谱法测定天然气组成（Natrualgas一Determination of composition and associated uncertainty by gas chromatography)
ISO6976天然气由组分计算热值、密度、相对密度和沃泊指数（Naturalgas一Calculationof calorific values, density, relative density and Wobbe indices from composition)
ISO9001 质量管理体系要求（Qualitymanagementsystem一Requirements） ISO9951封闭管道中的气体流量测量涡轮流量计（Measurementofgasflowinclosedconduits-
Turbine meters)
ISO10790封闭管道中流体流量的测量科里奥利流量计的选型、安装和使用指南[Measurement of fluid flow in closed conduits—Guidance to the selection,installation and use of Coriolis flowmeters (mass flow,density and volume flow measurements))
ISO/TR12148天然气冷镜式烃露点仪标准[Naturalgas—Calibrationofchilledmirrortype instruments for hydrocarbon dewpoint (liquidformation))
ISO15112天然气能量测定（Naturalgas一Energydetermination） ISO17089封闭管道流体流量测量气体超声波流量计（Measurementoffluidflowinclosed
conduits—Ultrasonic meters forgas)
ISO18453天然气水含量与水露点之间的换算（Naturegas一Correlationbetweenwatercontent and water dew point)
ISO19739 天然气 使用气相色谱法测定硫化合物（Naturalgas一Determinationofsulfur compounds using gas chromatography)
AGAReportNo.1o天然气的声速（Speedofsound innaturalgasandotherralatedhydrocarbongases）
3术语和定义
下列术语和定义适用于本文件。
1 Q/SY 05040—2018
3.1
海外天然气管道 oversea gas pipeline 中国石油在海外投资的天然气管道。
3.2
报关计量 customs measuring 天然气进、出管道，在过境时按当地国海关要求所进行的数量计量、质量检验和确认活动。
3.3
监督计量supervision measuring 为核查贸易交接计量设施是否依据计量标准、合同条款正确使用和诚实使用。由接收方进行的数
量计量、质量检验和确认活动。 3.4
贸易交接计量站 custodytransfermeasuring station 用于海外天然气管道贸易交接的计量站（包含跨境和当地国境内的计量站）、跨境报关计量站或
跨境监督计量站。 3.5
校准的承认recognition of calibration 自愿或根据双边或多边协议，一方承认另一方签发的校准证书符合相关法规规定的要求做出的法
律上的决定。 3.6
发热量间接测量方法 indirect calorific walue measurement method 用在线或离线色谱分析方法测量得到天然气的组分含量，再根据组分含量进行计算得到热值的方法。
3.7
品质检验系统qualityinspectionsystem 用于在线分析和检测天然气组分、水烃露点及含硫化合物等的系统。
3.8
误计量mismeasurement 由于系统、设备本体或人为造成贸易交接计量数据失真的计量。
4一般要求
4.1 计量系统用于实现天然气流量计量相关的数量计量和品质检验的全套计量设施及配套系统。计量设施包括计量设备、品质检验仪表、流动调整器、直管段、取样管路及配套系统等。计量设备包括流量计、配套的流量计算机、在线气相色谱仪、压力变送器、温度变送器 4.2计量系统设计和安装应综合考虑天然气交接计量、监管、站场自动控制的应用需求，并应进行针对性的分析。 4.3进人管道的天然气宜设置监督计量系统，实时监督计量进人管道的天然气。 4.4 通过管道外输的天然气应设置贸易交接计量系统，实时交接计量管道外输天然气。 4.5 用于贸易交接计量、报关计量、监督计量的计量系统均应纳人管道运营商统一管理。 4.6 天然气数量计量系统应按回路配置，每台流量计配备单独的压力变送器、温度变送器和流量计算机。天然气品质检验系统应接按站配置。 4.7计量系统应采用单向计量方式。有双向计量功能时，应通过计量站工艺系统调整实现。针对存在回流可能的分输计量站应在站出口安装单向阀。
2
