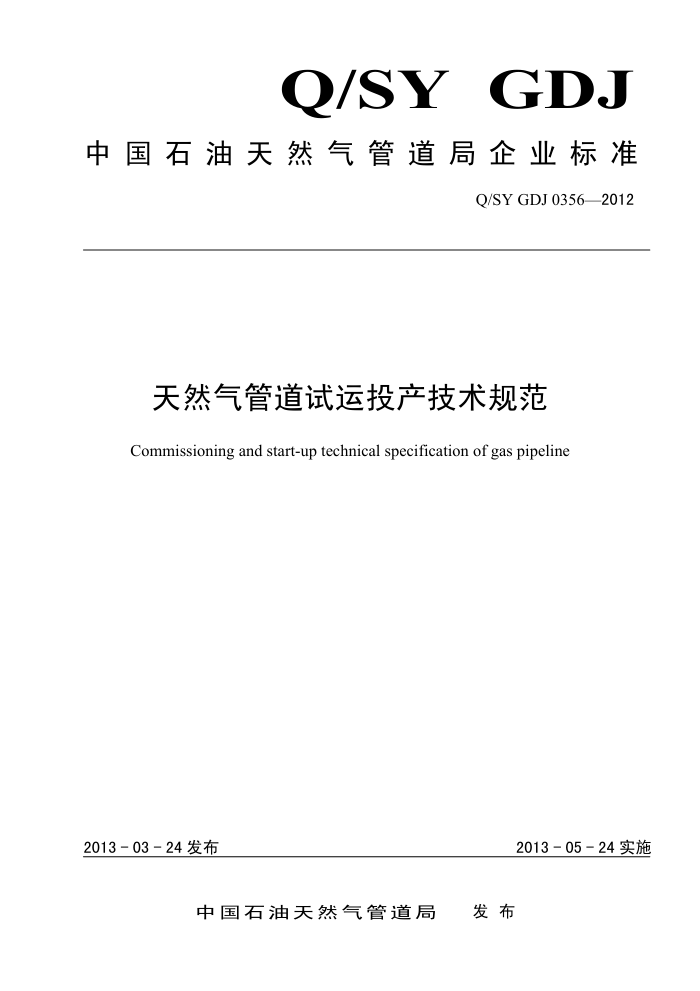

Q/SY GDJ
中国石油天然气管道局企业标准
Q/SY GDJ 0356—2012
天然气管道试运投产技术规范
Commissioning and start-up technical specification of gas pipeline
2013-03-24发布
2013-05-24实施
发布
中国石油天然气管道局 Q/SYGDJ0356—2012
目 次
前言 1
II
范围，规范性引用文件术语和定义
2
3
试运投产的必备条件 4.1基本规定. 4.2 现场管理. 4. 3 工艺计算. 4. 4 气质要求，
5试运投产准备及检查 5.1技术准备.. 5.2 人员、物资准备 5.3 试运投产前的检查 6注氮作业 6.1站场（含阀室）的隔离 6.2注氮置换的准备 6.3注氮置换的基本要求 6.4注氮工艺， 7天然气置换作业 7. 1 确认气质. 7. 2 置换方式 7. 3 置换要求 7. 4 置换界面检测 7.5 置换最低流速 8升压与检漏 8. 1 升压与检漏 8.2 检漏方法 8.3 漏点处理 9测试与移交 9. 1 性能测试 9.2移交 10 健康、安全与环境 11 交工资料
.
.
P
:
5 5
P
5
5
F
6
f
6
I Q/SYGDJ0356—2012 附录A（资料性附录） 试运投产期间工艺计算. 附录B（资料性附录） 试运投产方案的编制范本. 附录C（资料性附录） 置换最低流速计算
.8 13 . 16
.
II Q/SY GDJ 0356—2012
前言
本标准依据GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》起草。 本标准由中国石油天然气管道局标准化委员会提出并归口。 本标准起草单位：中国石油天然气管道局管道投产运行公司本标准主要起草人：陈树东、任东江、李锦昕、孙茂树、董汉都、王卓军、王军、张军、邱忠华、
陈晓红、吴洲阳、薛义、孟雪莲、邓燕妮。
III Q/SYGDJ0356—2012
天然气管道试运投产技术规范
1范围
本标准规定了商品天然气输送管道的试运投产程序、内容和基本要求。 本标准适用于新建及改扩建的商品天然气输气管道试运投产。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50369 油气长输管道工程施工和验收规范 GB 50540 石油天然气站内工艺管道工程施工规范 SY/T4203 石油天然气建设工程施工质量验收规范站内工艺管道工程 SY/T4208 石油天然气建设工程施工质量验收规范管道线路工程
术语和定义
3
3. 1
试运投产commissioning 新建及改扩建管道机械完工后，开始介入直至交付正常生产前的输送介质的工作阶段，
3. 2
天然气naturalgas 天然气是一种多组分的混合气态燃料，主要成分烷烃，其中甲烷占绝大多数。
3. 3
分输delivery 指在管道沿线某站将天然气部分输送给下游用户。
3. 4
置换displacement 用氮气稀释、更换管道或站场管网系统中的气体，以使易燃介质在其中的含量低于其爆炸极限下限
的操作过程。 3. 5
天然气水露点waterdewpointofgas
1 Q/SYGDJ0356—2012
天然气在一定压力下析出第一滴水时的温度
3. 6
天然气烃露点hydrocarbondewpointofgas 天然气在一定压力下析出第一滴液态烃时的温度。
3. 7
输气站gastransmissionstation 输气管道起点及沿线按输送工艺需要而设立的站场。一般包括首站、末站、中间清管站、压气站、
分输站及配气站等
4试运投产的必备条件
4.1基本规定 4.1.1输气管道全线已按GB50369的相关规定完成了试压、清管和干燥，并按SY/T4208验收合格。 4.1.2输气管线站场已按GB50540的相关规定完成了试压和干燥，并按SY/T4203验收合格。 4.1.3管道站场的电气、仪表、自动化、通讯、消防及各项公用工程等，按有关施工及验收规范预验收合格。站场的单机试车和分系统试运完成。 4.1.4对重新启用的管道已完成管道腐蚀状况调查和剩余强度评价。 4.1.5沿线阴保测试桩、里程桩、转角桩等标志物埋设完毕。全线阴极保护系统验收合格并投入使用。 4.1.6协调供气、用气单位，并签订好相关协议（合同），保证有充足的气源满足投产需要，为试运投产做好充分准备。 4.1.7与供电部门签署供电协议。 4.1.8收到业主试运投产的指令。 4.2现场管理 4.2.1成立由建设、运行、设计、采办、施工、试运及供气、用气等单位组成的试运投产领导机构明确职责范围。 4.2.2建设单位成立了试运投产的应急抢险队伍，应急方案已完成，并报主管部门批准。 4.2.3施工单位成立了试运投产的保驾队伍，保驾方案已完成，并报主管部门批准。 4.2.4明确单机试车和分系统试运中各单位的职责和义务。 4.2.5成立专门的HSE监督小组，负责对现场的HSE监督和管理。 4.2.6属地的消防安全及医疗保障到位。 4.3工艺计算
试运投产期间的工艺计算可参照附录A的计算公式计算。 4.4气质要求
管道输送的天然气气质技术指标应符合表1的规定：
表1天然气技术指标
2
