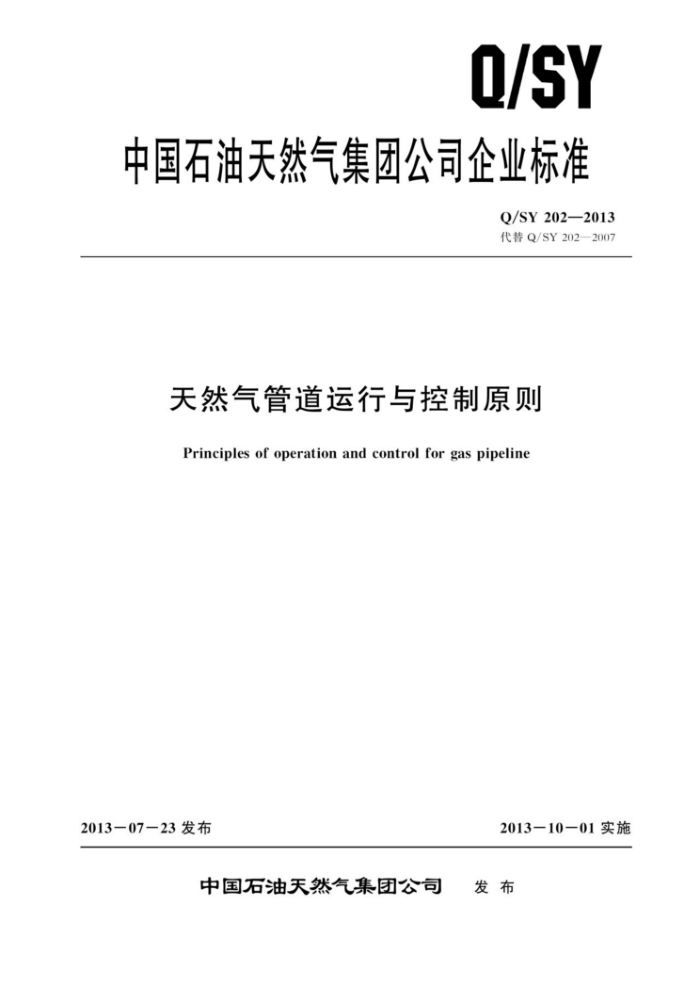

Q/SY
中国石油天然气集团公司企业标准
Q/SY202—2013 代替Q/SY202—2007
天然气管道运行与控制原则
Principles of operation and control for gas pipeline
2013—07—23发布
2013-10－01实施
中国石油天然气集团公司 发布 Q/SY202-2013
目 次
前育 1 范团
1
规花性用文件 3 综略语运行原厕 4.1总则 4.2安全 4.3 可靠/有效 4.4 高效 5管遵设计基础 5. 1 一般要求 5. 2 管遗设计要求 5.3 站场设计要求 5.4 SCADA/通信 5.5 管道系统保护 5.6 气质监测 5.7 腐蚀控· 5.8 调控中心
2
4
-
12 15 16 16
管邀运行· 6.1 一般要求…· 6.2控制参数. 6.3运行配置. 6.4供气管理. 7调控中心操作员命令 7.1单一命令 7.2过程命令…· 8管道维护. 8.1维护的目的. 8.2维护分类 8.3维护实施 8.4 维护管理协调
6
19 19 20 23 23 24 25 25 25 25 25
I Q/SY2022013
前育
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY2022007《天然气管道运行与控制原购》：与Q/SY202—2007相比，主要变化如下：
一一修改范圖中“商品天然气管道”为“天然气管道”” 修改了部分名称表达，“压缩机站”改为“压气站”，“场站”改为“站场”，“控制中心”改
为“调控中心”，“本地”改为“就地” ~--规范引用文件中增加了“GB/T20368液化天然气（LNG）生产、磺存和装运》-（见第2
章）一将2007年版的附件A端略语更改为第3章，并增加了WAN，DDN，GPRS和CDMA的解
释（见第3章） -赠除了管道设计基确一般要求中采用元余设计的内容（见2007年版的4.1.4），一修改了“所有工程项目部要考虑以下的相关要求”关于影确评估的内容【见5.1.8b， —增爆管造设计要求中同一水利系统应在合适位置设置满足不间地区公司间交接计量装置的内
睿（见5.2.8） ---增加了站场设计应达到目标关于特殊站场进行分区控制的内容［见5.3.1.2g）] 翻除了“压气站设计要求”关于有人值守和无人职守的内客［见2007年版的4.3.2，10)；一删除了关于分输站计量元余设计保证数据安全的内容（见2007年版的4.3.3.1.3） ----增加了计量调压站设计中调压钢、调压支路的内容（见5.3.3.1.4)：一增加了储气库设计关于调峰和上传参数的内容（见5.3.4.1），一在营道设计基础中增加了LNG接收站设计要求及设施的内容（见5.3.5）：增加了清管站设置过球指示器的内容（见5.3.6.1.2）
一除了清管站和阀室设施关于辅助设施年阴极保护、工业电视系统、备用发电机系统的内容（见2007版的4.3.5.2.2）
一别除了清管站和阅室设施关于检测和消防系统“水消防系统”的内容（见2007年版的
4. 3.5. 2. 3) 一修改了清管站和解室设施关于现场建筑的内容（见5.3.6.2.5）：一增加了就地控制模式下的电被联动阀门设置“就地/远餐”选择开关的内容（见5.4.4.2）；一增加了调控中心中心控制和站场控制的控制方式切换原则的内容（见5.4.4.4）一谢除了清管站和网室保护关于温度过离保护的内容（见2007年版的4.5.2.4.4） --修改了压缩机组保护的内容（见5.5.3.1）
修改标题名称“运行参数”为“控制参数”（见6.2）
-
修改了调控中心操作员应具备技能的内容（见6.2.2.4），一修改标题名称*控制逆辑”为“SCADA系统”（见6.3.3）一修改了管道运行中管遗日指定过程的内容（见6.4.4.3和6.4.5.1）， -增加了管存管理中“允许管存、目标管存、风险管存”的内容（见6.4.6.2）， --修改了供气管理应急操作程序中炸弹/锁火悉虾”改为“您饰囊击”工见6.4.6.6c）一增加了本地/远程开关处于本增位置时：现场人员应能够控制的阀门内容（见7.2.3.3）
I Q/SY202—2013
修改了现场人员命令的执行过程（见7.2.3.4)；修改了关于管道维护实施进行时间的规定（见8.3.1)；修改了关于远程自动维护管道的相关内容（见8.4.4)；删除了参考文献的相关内容（见2007年版的参考文献）。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本标准起草单位：北京油气调控中心、中亚天然气管道有限公司、天然气与管道分公司、北京天
然气管道有限公司、西气东输管道分公司。
本标准起草人：郭永华、左栋、高义、张鹏、张帆、唐善华、刘振方、张利亚、郑宏伟、 路小峰。
II Q/SY202—2013
天然气管道运行与控制原则
1范围
本标准规定了天然气管道运行原则、设计基础、管理运行和维护的要求；规定了调控中心操作员
命令要求。
本标准适用于运行管理人员对长输天然气新建、在役和改扩建管道运行及控制统一认识。油田集输管道可参照执行。
规范性引用文件
L
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20368 液化天然气（LNG）生产、储存和装运 GB/T21447—2008 钢质管道外腐蚀控制规范 GB/T21448—2008 埋地钢质管道阴极保护技术规范 GB 50183 石油天然气工程设计防火规范 GB 50251 输气管道工程设计规范
3 缩略语
下列缩略语适用于本文件。 CV (control variable) 控制变量 PV (process variable) 工艺变量 MAOP (maximum allowable operatingpressure) 最大允许工作压力 SP(setpoint) 设定点 HMI (human machine interface) 人机界面 SCADA (supervisor control and data acqusition) 数据监控与采集 PLC (programmablelogic controller) 可编程逻辑控制器 RTU (remote terminal unit) 远控终端单元 ESD (emergency shut down) 紧急停车 USD (unit shut down) 压缩机单体设备停车 UCP (unit control panel) 机组控制盘 UPS (uninterrupted power system) 不间断电源 EAM (enterprise asset management) 企业资产管理系统 WAN (wide area network) 广域网 DDN (digital data network) 数字数据网 GPRS (general packet radio service) 通用无线分组业务 CDMA (code division multiple access) 码分多址
1 Q/SY202—2013
4运行原则
4.1总则
对管道运行所产生的一切生产经营活动，应遵循以下原则及优先顺序评估： a）安全。 b）可靠/有效。 c）高效。
4.2安全
安全包括人员保护、环境保护、资产保护三个层次。人员保护目标为实现人员的零伤害；环境保护目标为管道运行的生产经营活动不对环境造成严重或持续性破坏；资产保护目标为实现资产零损失。
当管道运行的生产经营活动的决策和行为涉及安全问题时，应遵循先满足对人和环境的保护，再考虑资产保护的原则。 4.3可靠/有效
系统可靠性或有效性根据顾客满意度来评价，评价指标包括：供气时间、供气量和合同的履行情况。可靠/有效目标的绩效评价，通过每年未能满足合同及下达计划量或输送压力的次数进行考核。 4.4高效
在任何情况下，效率的重要性不能超过安全和可靠性的重要性。对于管道系统来说，首先要满足安全要求，其次要满足可靠性和有效性的要求
效率目标的绩效评价通过总维护成本、维护成本比率（即每年非计划维护成本占总维护成本的比例。维护成本比率和单位输气能耗值越小越好）和单位输气能耗进行考核。
5管道设计基础
5.1一般要求 5. 1. 1 1工程设计人员应了解并遵循政府机构规定的各项程序，如征地、建设前的技术问题（边坡稳定、安全、环境、检测、试压和报告等）。 5. 1. 2 管道系统的工程设计必要时可高于政府部门和相关管理机构的要求 5.1.3在新建或扩建工程设计时，应遵照所有强制性法规、行业和业主设计要求。基于以往工程建设的实际经验，应对类似用途的应用设施采用标准化设计。 5.1.4 管道系统中各设施的预期使用寿命存在差异，在设计时宜考虑在管道使用寿命期间对设施进行更新换代的要求，不同使用寿命设备的更换或升级应考虑到与管道的预期寿命匹配，采用合理的设计余量。 5.1.5设计文件宜明确管道系统的相关可靠性参数，如平均故障间隔时间、平均维修时间、可用率和可靠性、最长正常运行时间、停机期间的最小设施损失、设备质量、材料质量、安装质量、允余、 可维护性、规格及额定量等。 5. 1. 6 5考虑设计方案应选择能满足安全、环境、工程技术和运行要求的最低成本设计。管道路由和施工作业带应考虑空间的实际界限、地形、地理位置、土壤、人口、生态环境、土地所有者的关注和 2
