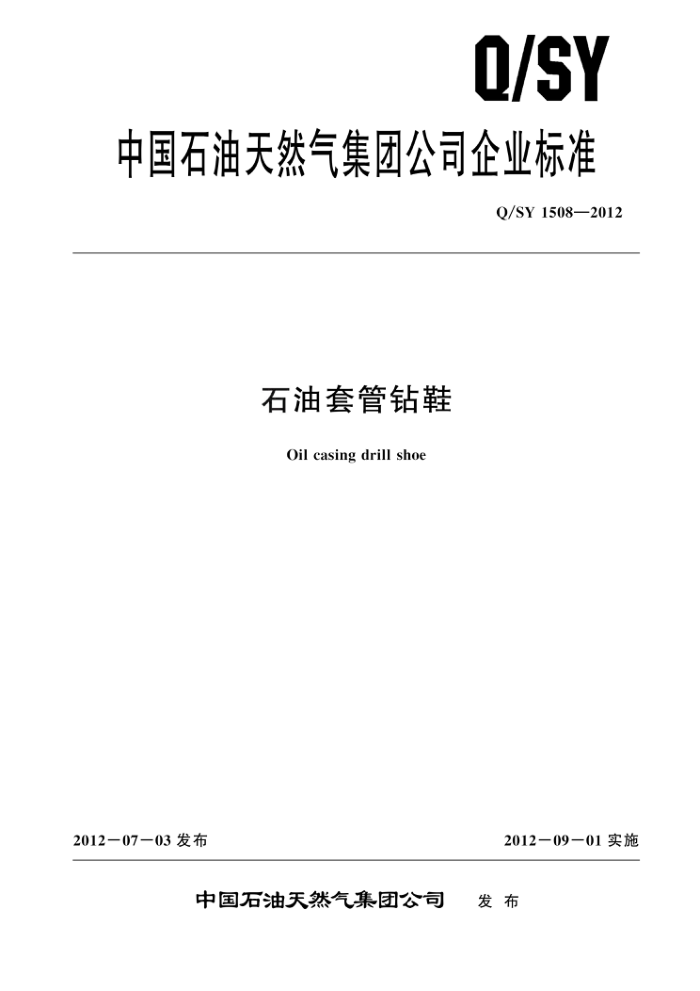

中国石油天然气集团公司企业标准
Q/SY 1508—2012
石油套管钻鞋 Oil casing drill shoe
2012一07一03 发布
2012一09一01实施
中国石油天然气集团公司
发布 目 次
前言
范围规范性引用文件
2
3 术语和定义分类及型号表示方法
4
技术要求 试验方法与检验规则
5
6
标志、包装、贮存
7
6 前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会
归口。
本标准起草单位：渤海石油装备制造有限公司。 本标准主要起草人：曹丽萍、于连杰、张国栋、刘金同、张松峰、魏向辉、田东彬、马金山。 石油套管钻鞋
1范围
本标准规定了石油套管钻鞋（以下简称钻鞋）的分类方法、技术要求、试验方法与检验规则、标识、包装、贮存。
本标准适用于石油表层套管钻井及尾管钻井用钻鞋的设计、制造及检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 228.1金属材料　拉伸试验　第 1部分：室温试验方法 GB/T 1173 4 铸造铝合金 GB/T 1184—1996　形状和位置公差　未注公差值 GB/T 3077 合金结构钢 GB/T 5231 加工铜及铜合金化学成分和产品形状 GB/T 9253.2石油天然气工业套管、油管和管线管螺纹的加工、测量和检验 GB/T 11102　地质勘探工具用硬质合金制品 GB/T 15822.1　无损检测　磁粉检测　第 1部分：总则 JB/T 3235 5人造金刚石烧结体磨耗比测定方法 Q/SY1452.3一2012　石油装备产品包装规范　第3部分：钻头
3术语和定义
下列术语和定义适用于本文件。
3.1
钻鞋　drill shoe 在套管钻井中使用的一种井下钻进工具。
3. 2
内核kernel 钻鞋中安装在本体内部的部件。它能被 PDC钻头钻穿。
3.3
本体　body 钻鞋中与内核连接的外壳体。使用时，通过连接螺纹直接与套管相连接
11 分类及型号表示方法
4
4. 1 钻鞋示意图
钻鞋示意图如图1所示。
1一内核；2一本体；3一连接螺纹；4一外径工作面； h一冠部轮廓高度；d一内核外径；D一本体内径
图1钻鞋示意图
4.2分类方法
按刀翼结构分为常规型和张开型两种。常规型按冠部布齿方式又分为单一圆柱齿和复合齿，其代
号应符合表1的规定。 4.3特征及代号
用冠部轮廓高度表示钻鞋的特征，其代号应符合表1的规定。
表1钻鞋分类及冠部轮廓高度代号
分类及代号常规型
冠部轮廓高度代号
中
长 >114mm
短 <58mm
张开型 K
复合齿 F
58mm～114mm
单一圆柱齿
D
2
3
4. 4 型号表示方法
型号表示方法如下： 设计顺序号（1，2，…）冠部轮廓高度（1，2，3) 刀翼数量（3，4，5，6) 分类及代号(D，F，K) 套管钻鞋钻鞋直径（用公制数值表示）
示例1：钻鞋直径为432mm（17in），钻鞋刀翼结构为常规型单一圆柱齿，刀翼数量为3，冠部凸起轮廓直径为90mm，设
计顺序号为1，型号表示为：432TD321。
示例2: 钻鞋直径为432mm（17in），钻鞋刀翼结构为张开型，刀翼数量为6，冠部凸起轮廓直径为90mm，设计顺序号为
2，型号表示为：432TK622。
5 技术要求
5.1　尺寸 5.1.1 钻鞋外径尺寸应符合表2的规定。
表 2 ，钻鞋的外径尺寸
外径
公差 mm 0 - 0. 51 0 - 0. 76 0 - 1. 11
in 8～9
mm 215. 9～228. 6
9/2 ~ 13% 1325/32 ~ 17
229.39～349.25
350. 04～431.80
5.1. 2 连接螺纹应符合GB/T9253.2中规定的偏梯型螺纹，规格类型应符合表3的规定。
表 3 钻鞋连接螺纹规格、类型
外径
连接螺纹的规格、类型 7 BCSG 7% BCSG 8% BCSG 9% BCSG 10%BCSG 113% BCSG 13% BCSG
In 8V 8%~9% 9%~10% 11~124 12%～13% 14~14% 16~17
mm 215. 9
222. 25～241. 3 247. 65～273. 05 279.4～311. 1 323. 85～346. 075 355.6~374. 65 406. 4~431. 8
