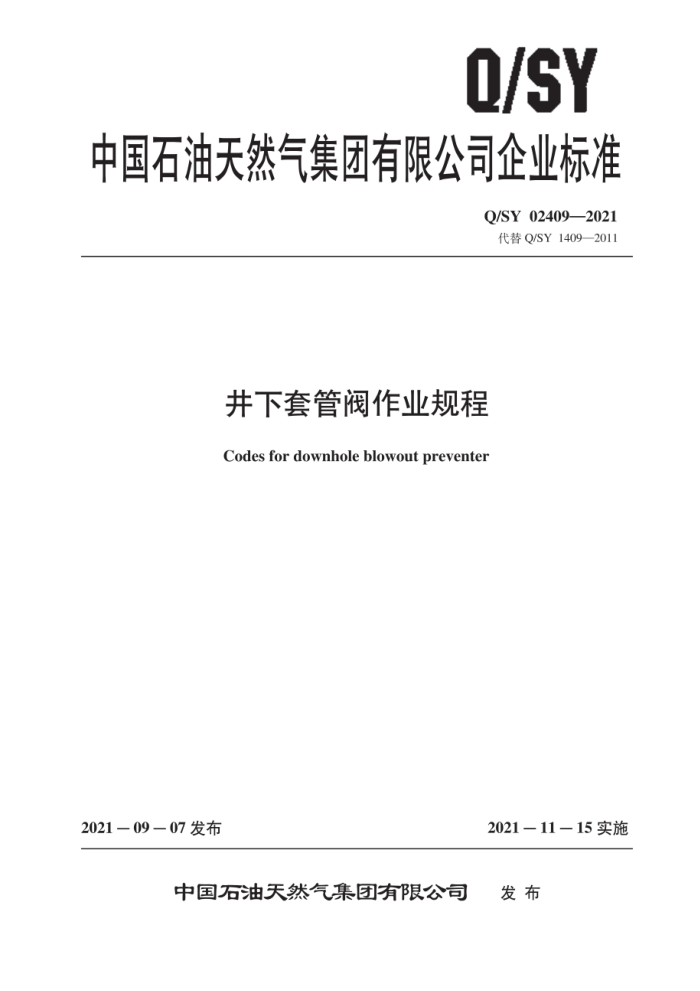

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02409—2021 代替Q/SY1409—2011
井下套管阀作业规程
Codes for downhole blowout preventer
2021—11－15实施
2021—09—07发布
发布
中国石油天然气集团有限公司 Q/SY 02409—2021
目 次
前言
1
范围规范性引用文件
2
3 术语和定义技术要求
4
4.1 井眼条件 4.2 下人深度的确定 4.3 套管头 4.4 井下套管阀地面控制系统 4.5 固井工艺现场安装与检验 5.1 现场施工准备工作 5.2 现场安装应用操作 6.1 推备工作 6.2 起钻作业 6.3 下钻作业 6.4 其他健康、安全、环保要求 7.1 安全标志牌的要求（位置、标识等） 7.2 吊装作业 7.3 防火、防爆 7.4 污染物的处理 7.5 HS监测与防护用品
5
6 Q/SY 02409—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替Q/SY1409—2011《井下套管阀作业规程》，与Q/SY1409—2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a）“规范性引I用文件”中增加了“JJG882”“Q/SY02552”，更新了“SY/T6277—2017”的版
本，删除了SY/T6228和“Q/SY1236*（见第2章，2011年版的第2章）； b）增加了术语“压力变送器”（见3.8）： c）更改了“技术要求部分内容（见4.1，2011年版的4.1）： d）更改了“现场安装与检验”部分内容（见5.1.3、5.1.12、5.2.4、5.2.6、5.2.9。5.2.10，2011年
版的5.1.35.2.45.2.55.2.9.5.2.12） e）更改了“应用操作*部分内容（见6.2.9、6.3.2。2011年版的6.2.9、6.3.2）； f）删除了“适用法律，规定”“高空作业”内容：修改了安全标志依据，吊装作业安全规定，防
火、防爆的规定和H,S监测与防护用品配备规定（见7.1、7.2、7.3、7.5，2011年版的7.1 7.2、7.37.4、7.5、7.7)。
本文件由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本文件起草单位：西部钻探工程公司。大庆钻探工程公司。油田技术服务公司。 本文件主要起草人：伊明。宋朝晖。杨决算。李季。张锦虹。严彪、高本文。戴勇。程召江。刘健、
陈嘉陵。白晓捷。马晓伟。于成龙。刘伟。
本文件及其所代替文件的历次版本发布情况为： —2011年首次发布为Q/SY1409—2011：一本次为第一次修订。
II Q/SY 02409—2021
井下套管阀作业规程
1范围
本文件规定了井下套管阀的术语和定义，技术要求，现场安装与检验，应用操作，健康、安全，环保要求。
本文件适用于液压式井下套管阀的现场安装、检验及应用操作。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中。注日期的引用文件，仅该日期对应的版本适用于本文件：二 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JG882压力变送器检定规程 SY/T5225 石油天然气钻井、 开发、储运防火防爆安全生产技术规程 SY/T5374.2 固井作业规程第2部分：特殊固井 SY/T 6277— -2017硫化氢环境人身防护规范 SY/T 6355 石油天然气生产专用安全标志 Q/SY02552 钻井井控技术规范 Q/SY08248 移动式起重机吊装作业安全管理规范
3术语和定义
下列术语和定义适用于本文
3.1
井下套管阀downhole blowout preventer 安装在井下套管柱上，可暂时隔绝井下压力并实现钻完测井施工作业保持欠平衡状态的一种专用
井下工具。
注：由地面控制系统。控制普线。井下单向阀等组成。
3.2
地面控制系统surface control system 用于控制井下套管阀的开启与关闭的控制系统。 注：由液压泵、地面控制管线和气管线组成。
3.3
液压控制管线 hydraulic control tube 连通井下套管阀与地面控制系统的液压油路管线。
3.4
倒线器tube spooler 用于液压控制管线储存，运输及现场使用的一种装置。 Q/SY 02409—2021
注：由支撑底座和旋转滚简组成，液压控制管线以缠绕的方式储存在旋转滚简上。
3.5
引出管线 connecting tube 连接井下套管阀液压控制管线与套管头侧口之间的两根高压软管。 注：管线的端口分别用红色和绿色标记：绿色标记开启管线。红色标记关闭管线，
3.6
地面控制管线surface control tube 连接地面控制系统和套管头侧口的三根高压软管。 注：管线的端口分别用绿色标记开启管线，红色标记关闭管线，黄色标记压力监测管线。
3.7
卡箍 tube protector 用于在套管上固定和保护液压控制管线的一种装置，安放位置在套管接箍上。 注：由本体和卡带。禁固螺栓组成：本体与卡带之间以焊接方式连接，
3.8
压力变送器 pressure transmitter 用于输出标准信号的压力传感器，是 一种接受压力变量按比例转换为标准输出信号的仪表注：由压力传感器。显示屏，供电电源组成。
4技术要求
4.1井眼条件
井眼稳定，井身质量满足套管柱下人要求，井眼最小内径与井下套管阀最大外径环空间隙应不小于3mm. 4.2下入深度的确定
井下套管阀最小下人深度应不小于以下各项中所需长度最大的一项： a）旋转防喷器不能密封、不能通过的下部管柱组合长度： b）带压状态下，可下人测井仪器的深度： c）克服上顶力所需的最小管柱长度。
4.3套管头
套管头宜采用卡瓦式套管头，且侧口通径应不小于60mm。若选用其他类型的套管头，则应保证套管悬挂器不遮挡侧口通道。 4.4井下套管阀地面控制系统
液压泵额定压力不应低于32MPal 4.5固井工艺 4.5.1固井施工宜采用内管注水泥法，避免水泥浆接触井下套管阀内部活动组件。内管注水泥法固井施工工艺应符合SY/T5374.2的规定。 4.5.2井眼条件或施工条件限制无法实施内管注水泥法固井时，应采取以下施工措施：
a）过胶塞试验：下套管前，在地面泵送固井胶塞通过井下套管阀，胶塞有遇阻，挂卡现象，应
更换合适的固井胶塞：
2 Q/SY 02409—2021
b）固井应使用清水替浆，清水替量应不少于从井口到套管阀以下100m的套管内容积，以充分
清洗井下套管阀。
5现场安装与检验
5.1现场施工准备工作 5.1.1井下套管阀运输至井场，工具和相关附件的摆放应符合井场工具摆放的规定。 5.1.2检查井下套管阀在运输和装卸过程中有无受损。 5.1.3检查压力变送器的外观应完好无损，与井下套管阀本体连接处无松动和损伤现象，连接线应无受损。 5.1.4进行技术交底，内容包括井下套管阀安装及操作方面的工艺流程、 注意事项，并提出需要配合的具体要求。 5.1.5根据套管串及联顶节长度，确定最后一个卡箍以上液压控制管线应保留的长度。 5.1.6将液压控制管线与井下套管阀控制油嘴正确连接，确保密封可靠。 5.1.7 7将一根高压软管的一端连接到液压泵输出端， 一端连接到倒线器上的关闭油嘴接头。 5.1.8 8将另一根高压软管的 端连接到倒线器上的开启油嘴接头，另一端引人计量罐。 5.1.9用液压泵缓慢打压， 并观察。记录液压油的返出情况。 5.1.10 打压至关闭控制压力15MPa， 稳压5min，无压降，确认井下套管阀处于关闭状态后，打开泄压阀泄掉管线压力。 5.1.11调换弓「人计量罐的高压软管和与液压泵输出端连接的高压软管，开启井下套管阀。打压至开启控制压力15MPa，稳压5min，确认井下套管阀处于开启状态后，打开泄压阀泄掉管线压力。 5.1.12将压力变送器连接线与测试直流电源连接，通电后测试压力变送器工作正常状态，输人直流电压1V～5V、标准电流4mA～20mA（DC）信号。绝缘电阻测试按JJG882执行。 5.2现场安装 5.2.1 记录并掌握套管柱下人的长度、时间，待套管柱下至并下套管阀设计安装位置时，开始安装作业。 5.2.2 将滑轮固定在井架上二层台左侧，液压控制管线由倒线器引出后穿过滑轮并牵引至钻台面，倒线器、滑轮，井口三处的方向应确保液压控制管线下人顺畅，不打扭。 5.2.3检查井下套管阀的开关状态。确保井下套管阀处于开启状态，吊上钻台，接在套管柱上。起吊操作时应防止磕碰，注意保护控制油嘴及螺纹，防止碰伤。再接 一根套管。 5.2.4连接压力变送器管线。确保压力变送器连接线与液压控制管线中的连接线正确连接，进行绝缘防水处置，连接可靠。将液压控制管线中间管线与井下套管阔中间管线正确连接，确保密封可靠。 5.2.5连接液压控制管线。确保液压控制管线与井下套管阀控制油嘴，液压控制管线中间管线与井下套管阀中间控制油嘴正确连接，密主可靠。用螺栓特液压控制管线中的钢丝固定。确保液压控制管线紧贴套管壁。 5.2.6井下套管阀井口测试。测试步骤如下：
厂测试操作时，钻台上应有并下套管阀技术服务人员指挥，钻台下操作液压泵的人员应得到钻
台上明确信号后方可实施操作。测试期间如需活动套管，应在套管阀技术服务人员的指挥下进行，以防止损坏液压控制管线及与井下套管阀连接处的密封。
b）通电测试压力变送器工作正常状态，检查确认输人电流，电压工作正常，压力传感器读数正常。 c）测试步骤同5.1.12。
5.2.7继续下套管作业。液压控制管线与套管同步下人，并下套管阀以上每个套管接箍处安装一个卡
3 Q/SY 02409—2021 箍。直至最后一根套管。下人过程中应注意：
a）液压控制管线在下人过程中不得打扭，管线人槽，卡箍松紧程度适中： b）操作时保护好井口，防止落物人井； C下套管和液压控制管线时注意观察滑轮的滚动状况，避免挤轧。拉伤液压控制管线： d）操作平稳，严格控制下放速度，不应猛刹猛放。防止挤损液压控制管线； e）吊卡下放至距钻台面1.5m时，停止下放，将液压控制管线从吊卡与钻台接触的空隙处引出
后，再坐放吊卡至转盘面，以免吊卡挤损液压控制管线： f）下套管过程中，当发生溢流时，关闭环形防喷器。按井控规定处置。
5.2.8下至最后一根套管时，装好卡箍，根据预先计算的长度位置截断液压控制管线，并装上油嘴接头：绿色引出管线连接液压控制管线的开启油嘴接头，红色引出管线连接关闭油嘴接头：黄色出管线连接压力监测油嘴接头 5.2.9井下套管阀井内测试。测试步骤如下：
a）将一根带有红色标记的地面控制管线与红色标记引出管线连接，另一端连接到液压泵输出端
上# b）将一根带有绿色标记的地面控制管线与绿色标记引出管线连接，另一端引人计量罐： C）将一根带有黄色标记的地面控制管线与黄色标记引出管线连接：另一端连接至记录仪： d）测试步骤同5.1.11和5.1.12； e）测试操作时，注意事项同5.2.7。
5.2.10三根引出管线装上丝堵，固定在套管上，引出管线接头不应高于闸板防喷器闸板的位置。 5.2.11 缓慢下放套管柱至钻台面上坐好，按照井下套管阀固井工艺要求进行固井施工。 5.2.12 固井候凝结束后，甩防溢管，吊防喷器组时，将两条引出管线先后从套管头侧口处穿出，待安装完井口，连接地面控制管线。 5.2.13井下套管阀井口测试。测试步骤如下：
a）连接地面控制管线与液压泵，试开关井下套管阀一次。 b）连接地面控制管线与无纸记录仪，通电测试压力变送器工作状态。 c）将压力变送器连接线与测试直流电源连接，通电后测试压力变送器工作正常状态，输人直流
电压1V～5V、标准电流4mA～20mA（DC）信号。绝缘电阻测试按JG882执行。
6应用操作 6.1准备工作 6.1.1液压泵内液压油的储量不得低于油量表的可显示刻度。 6.1.2检查井下套管阀开启与关闭管线的连接。 6.1.3备好2L液压油计量容器 6.2起钻作业 6.2.1带压起钻前，应做好井下套管阀关闭操作的准备工作。记录起出钻柱的数量，钻头通过井下套管阀时应平稳缓慢。 6.2.2按带压起钻要求起至井下套管阀以上30m～50m的位置时停止起钻作业，准备关闭井下套管阀。 6.2.3将关闭管线与液压泵连接，开启液压泵向关闭管线打压。开启管线同时计量返出的液压油体积。 6.2.4打压过程中，逐步调高输出压力，至液压油开始返出并呈连续流态时即停止调高压力。当返出油量达到设计值并停止返出：缓慢调高液压泵输出压力至关闭控制压力15MPa，稳压5min：无压降， 4
