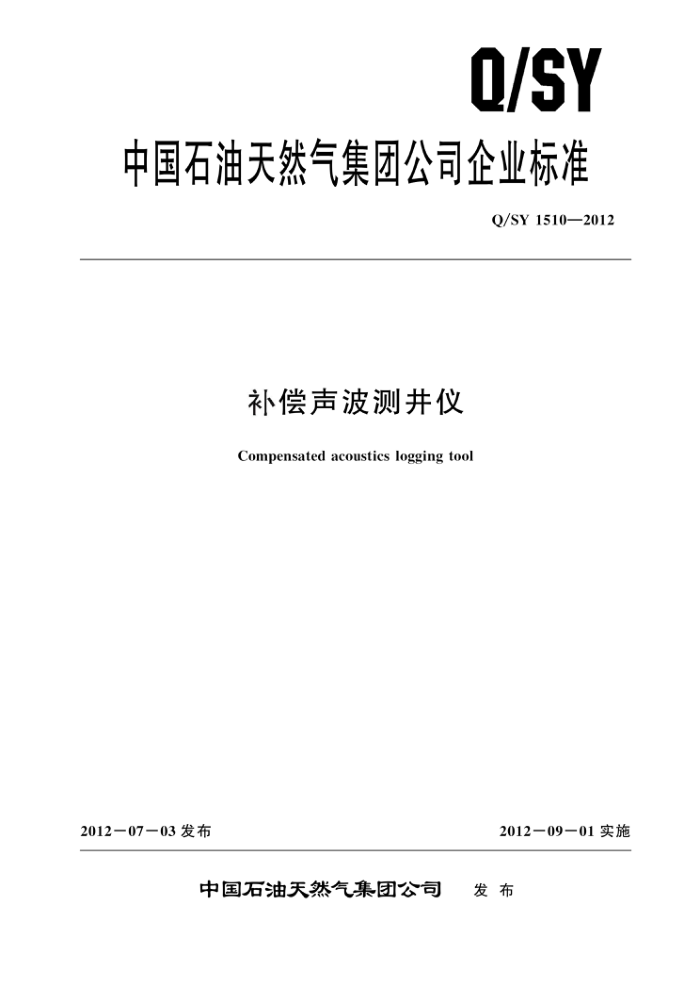

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1510—2012
补偿声波测井仪
Compensated acoustics logging tool
2012－07－03 发布
2012一09－01实施
中国石油天然气集团公司 发布 Q/SY 1510—2012
目 次
前言 1 范围 2 规范性引用文件 3原理与组成 3.1原理 3. 2 组成 　要求
A
4. 1 外观要求 4. 2 环境条件 4.3技术性能
供电 4. 5 安全要求 4. 6 连续工作时间
4. 4
平均故障间隔时间（MTBF) 4.8 组合测井 4.9 测井试验试验方法
4.7
5
试验设备 5. 2 外观检查 5. 3 温度试验 5. 4 高温高压试验 5.5 振动试验
5. 1
................... .....................
............
冲击试验 5.7 运输振动试验 5.8 性能试验 5. 9 供电测试 5.10 安全检查 5. 11 连续工作时间试验 5.12 平均故障间隔时间试验 5. 13 组合测井功能试验· 5. 14 测井试验……· 6 检验规则 6. 1 出厂检验 6. 2 型式试验 7标志、包装、运输和贮存 7.1　标志
5.6 Q/SY 1510—2012
7. 2 包装 7.3 运输 7. 4 贮存
6
.·
A
.....
.... Q/SY 1510—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及到专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会设备与材料专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团测井有限公司技术中心。 本标准参加起草单位：川庆钻探工程公司、大庆钻探测井公司本标准主要起草人：李文博、张悦、王易安、李剑、朱文奎、范晓文、张伟、马文革等。 Q/SY 1510—2012
补偿声波测并仪
1范围
本标准规定了补偿声波测井仪的原理与组成、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于补偿声波测井仪（以下简称仪器）的设计、制造、检验和质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 6587.6电子测量仪器　运输试验 GB/T 6587.8　电子测量仪器　电源频率与电压试验 SY/T 5132 2 测井原始资料质量要求 SY/T 5134 石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验 SY/T 5158石油勘探数控测井系统技术条件 SY/T5218一1991石油勘探开发仪器基本环境试验方法试验 A：高温试验 SY/T 5221石油勘探开发仪器基本环境试验方法试验 B：冲击试验
3原理与组成
3.1原理
仪器测量声波在井筒中由发射探头到两个或两个以上接收探头之间的声波传播时间差，通过物理测量与计算仪器能够补偿因井径变化、仪器倾斜等带来的声速测井误差，为地质专家提供更精确的时差测井资料。发射探头发出声波经地层传播被其中一接收探头接收，分别记录距离不同的各接收探头的接收时间，计算地层传播的时间差。仪器可提供声波全波列数据，用于声幅及变密度测量。 3.2组成
仪器主要由发射、接收电子线路短节及测量声系组成。
4要求
4.1外观要求 4.1.1仪器外壳应耐腐蚀，表面光洁，产品标志应清晰、正确。 4. 1. 2 连接螺纹应装卸方便，无卡扣、滑扣和咬死现象，外壳螺纹无毛刺，并应配有护帽。
