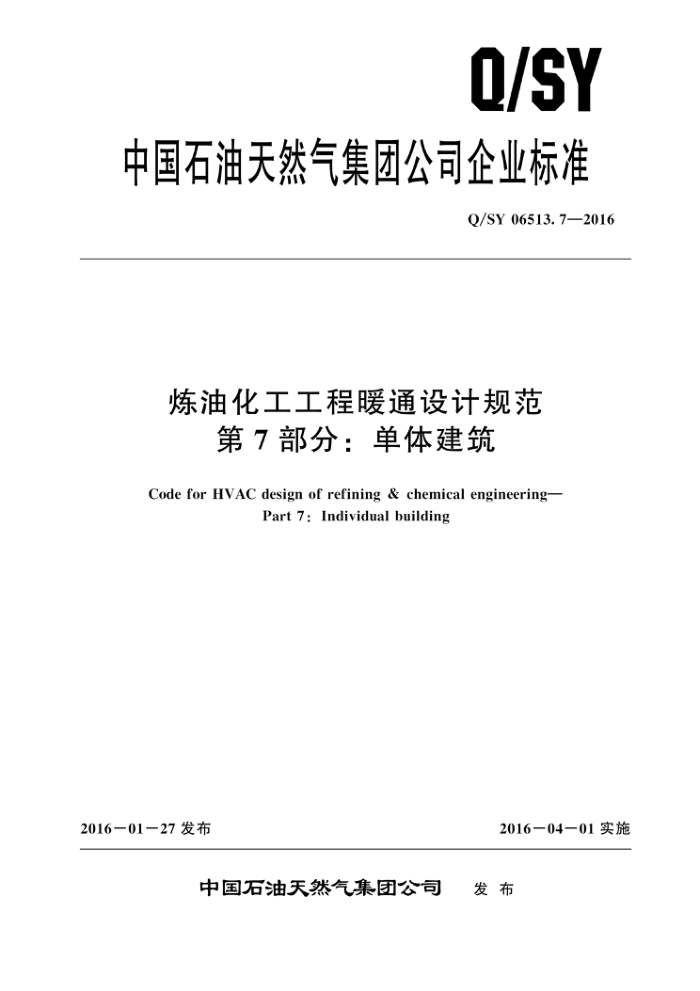

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06513.7—2016
炼油化工工程暖通设计规范
第7部分：单体建筑
Code for HVAC design of refining & chemical engineering-
Part 7: Individual building
2016－01－27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06513. 7—2016
目 次
前言范围
1
规范性引用文件 3中心控制室 3.1采暖设计 3. 2 通风空调设计 3.3控制与联锁 4　中心化验室 4. 1 采暖设计 4. 2 通风设计 4. 3 空调设计
2
控制与联锁
4. 4
5变配电所 5. 1 采暖设计
5. 2 通风空调设计泵房及压缩机厂房 6.1采暖设计 6.2 通风设计综合维修厂房全厂性仓库 8. 1 采暖设计 8. 2 通风空调设计化学危险品仓库
6
8
9
10 消防站及汽车库 1 成品包装 12 挤压造粒厂房
Y
现场机柜间 13. 1 采暖设计 13. 2 通风空调设计 13.3 控制与联锁 14区域性生产管理建 14.1 采暖设计
13
Y Q/SY 06513. 7—2016 14. 2 通风设计 14.3 空调设计
9
............9
II Q/SY 06513. 7—2016
前言
Q/SY06513《炼油化工工程暖通设计规范》是炼油化工工程设计系列标准之 一。该标准分为以下 7个部分：
第1部分：通则; 第2部分：设备材料选用；第3部分：防火与防爆; 第4部分：噪声控制与隔振；一第 5部分：防腐与绝热; 第6部分：监测与控制；
一
第7部分：单体建筑。 本部分为Q/SY06513的第7部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团东北炼化工程公司。 本部分主要起草人：熊文刚、王源平、王泽亮、于国军、张维秀、李华峰。
II Q/SY 06513. 7—2016
炼油化工工程暖通设计规范
第7部分：单体建筑
1范围
Q/SY06513的本部分规定了石油化工企业中典型的生产建筑和生产辅助建筑的暖通空调系统设计标准和设计要求
本部分适用于中国石油天然气集团公司新建、扩建、改建的石油炼制、石油化工建设项目中的暖通空调系统设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50016 建筑设计防火规范 GB 50160 石油化工企业设计防火规范 GB 50475 石油化工全厂广性仓库及堆场设计规范 GB 50779 石油化工控制室抗爆设计规范 Q/SY 06513.1　炼油化工工程暖通设计规范　第 1部分：通则
3中心控制室
3.1 采暖设计
3.1.1中心控制室重要房间冬季采暖应采用空气调节系统。一般房间及辅助房间采暖可采用空调系统或散热器采暖系统。
注：辅助房间指除重要房间及一般房间外的房间。 3.1.2采暖设计的有关技术要求见 Q/SY 06513.1。 3.2通风空调设计
3.2.1重要房间、一般房间的空调系统宜分开设置。
注：操作室、机柜间、工程师室、UPS室、电信室等为重要房间；交接班室、资料室、办公室、会议室等房间为
一般房间；重要房间对空气温度、湿度、洁净度以及空气品质要求较高；一般房间对空气的上述要求较低，属于舒适性空调。将空调系统分开设置，有利于节省投资。
3.2.2重要房间的通风空调系统的供电可靠性应与生产装置一致。 3.2.3当生产装置停车检修时，仍应保证空气调节装置正常运行所需的水、电供应。 3.2.4当新风中的H2S，SO2等腐蚀性气体的浓度超过规定要求时，应增加化学过滤器进行处理。 新风过滤器宜采用C3级粗效过滤器和Z2级中效过滤器，回风应采用C3级粗效过滤器 3.2.5重要房间的空调系统应采用全空气空调系统 3.2.6空调机宜选用自带冷源的风冷式单元空调机，空调机应安装在空调机房内。当夏季空调冷源采用冷水机组时，应设置一台备用机组；当空调冷源为厂区供给的冷冻水时，空调机应采用双冷
I
