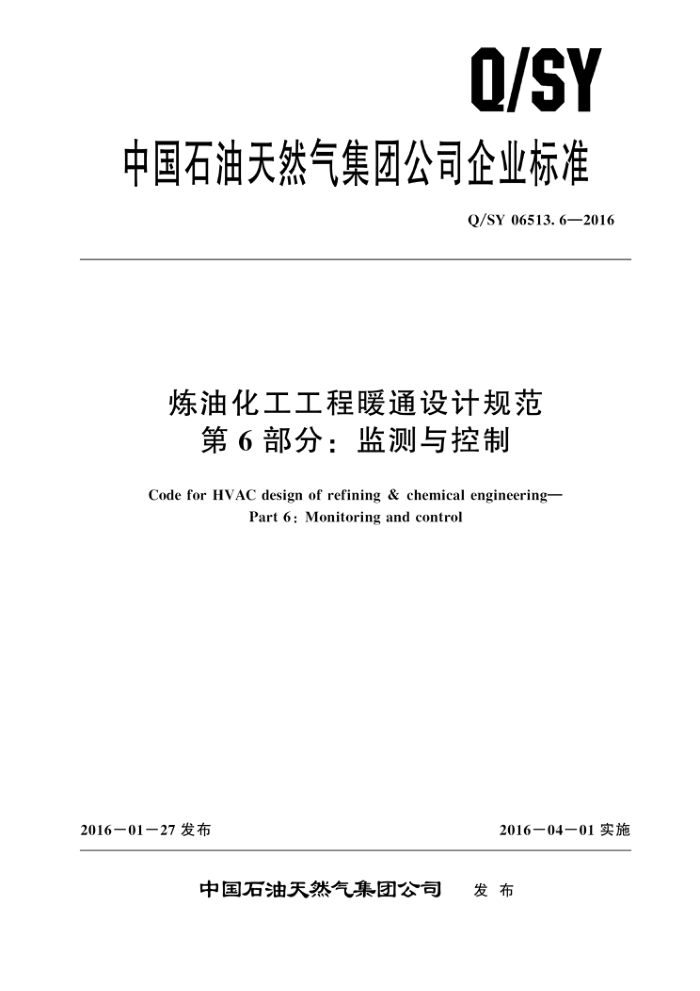

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06513. 6—2016
炼油化工工程暖通设计规范
第6部分：监测与控制
Code for HVAC design of refining & chemical engineering-
Part 6 : Monitoring and control
2016－01－27发布
2016一04一01实施
中国石油天然气集团公司
发布 Q/SY 06513.6—2016
目 次
前言
范围 2 规范性引用文件
1
-般规定采暖通风系统的监测与控制 5 空调系统的监测与控制空调制冷站和换热站的监测与控制
3
2
4
2
6
防排烟系统的监测与控制
7 Q/SY 06513.6—2016
前 創言
Q/SY06513《炼油化工工程暖通设计规范》是炼油化工工程设计系列标准之一。该标准分为以下7个部分：
第1部分：通则; 第2部分：设备材料选用；第3部分：防火与防爆;
一第 4部分：噪声控制与隔振;
第5部分：防腐与绝热；一第6部分：监测与控制;
第7部分：单体建筑。 本部分为Q/SY 06513的第6部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团东北炼化工程公司。 本部分主要起草人：熊文刚、王源平、王奕、于国军、张维秀、李华峰。
Ⅱ Q/SY 06513.6—2016
炼油化工工程暖通设计规范
第6部分：监测与控制
1范围
Q/SY 06513 的本部分规定了对暖通空调工程设计在监测与控制方面的技术要求本部分适用于中国石油天然气集团公司新建、扩建、改建的石油炼制、石油化工建设项目中暖通
空调系统的监测与控制设计。
，规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50016 建筑设计防火规范 GB 50019工业建筑供暖通风与空气调节设计规范 GB 50116　火灾自动报警系统设计规范 Q/SY 06517.4炼油化工工程热工设计规范 第4部分：制冷换热站
3一般规定
3.1采暖、通风与空气调节系统应设置以下各项监测与控制系统：参数检测、参数与设备状态显示、 自动调节与控制、工况自动转换、设备联锁与自动保护、能量计算及中央监控与管理等。 3.2有下列条件之一时，采暖、通风与空气调节系统宜采用集中监控系统:
a）系统规模大，设备台数多，采用集中监控系统可减少运行维护工作量，提高管理水平。 b）系统相距较远且有关联，采用集中监控系统便于工况转换和运行调节。 c）采用集中监控系统可合理利用能量实现节能运行。 d）采用集中监控系统能有效防止事故发生，保证设备和系统运行安全可靠。
3.3不具备采用集中监控系统条件的采暖、通风与空气调节系统，当符合下列条件之一时，宜采用就地的自动控制系统：
a）工艺或使用条件有一定要求。 b）防止安全事故发生。 c）可合理利用能量实现节能运行
3.4采暖、通风与空气调节设备设置联动、联锁等保护措施时，应符合下列规定：
a）当采用集中监控系统时，联动、联锁等保护措施应由集中监控系统实现 b）当采用就地自动控制系统时，联动、联锁等保护措施应为自控系统的一部分或独立设置。
3.5采暖、通风与空气调节系统有代表性的参数，应在便于观察的地点设置就地检测仪表。 3.6采用集中监控系统控制的动力设备，应设就地手动控制装置，并通过远距离/手动转换开关实现自动与就地手动控制的转换；自动/手动转换开关的状态应为集中监控系统的输入参数之一 3.7控制器宜安装在被控系统或设备附近，当采用集中监控系统时，应设置控制室；当就地控制系统环节及仪表较多时，宜设置控制室。
1 Q/SY 06513.6—2016
3.8防排烟系统的检测与监控应执行 GB 50016 的规定 3.9通风空调设备宜与建筑物的火灾报警系统联锁，火灾发生时应自动关闭防火阀及通风空调系统的电源。与防排烟系统合用的通风空调系统应按消防设施的要求供电，并在火灾时转入火灾控制状态。 3.10通风空调风道上宜设置带位置反馈的防火阀。
4采暖通风系统的监测与控制
4.1采暖、通风系统应对下列参数进行监测:
a）头 采暖系统的供水、供汽和回水干管中的热媒温度和压力。 b） 热风采暖系统的热媒温度、压力和室内、外温度 c）美 兼作热风采暖的送风系统的室内、外温度和热媒参数。 d）事故通风系统中风机的状态。 e）电加热器后的空气温度。
4.2采用热风供暖的厂房宜根据厂房内的空气温度控制通过加热器的热媒流量，从而达到节能的目的 4.3排除剧毒物质或爆炸性危险物质的局部排风系统，以及甲、乙类工业建筑的全面排风系统，应在工作地点设置通风机启停状态显示信号，且宜引至DCS 4.4事故排风机应与厂房内的有害气体探测器联锁，报警时开启风机。 4.5密闭房间的排风机宜与补风机联锁。
55 空调系统的监测与控制
5.1空调系统的下列参数应根据具体要求设置固定式就地检测仪表：
a）室内空气温度、相对湿度和室外空气温度。 b） 水泵进、出口压力。 c） 空气冷却器的进、出口冷水温度 d） 空气加热器的进、出口热媒温度和压力。 e）分水器、集水器、分汽缸内介质的温度和压力。 f）空气过滤器前、后压差及超限报警。
5. 2 室内温度、湿度传感器的安装位置应符合下列规定：
a）| 应安装在能够正确反映室内工作区平均参数的地方。 b）面积较大的房间，传感器应安装在参数要求严格的工作区内。
安装在风管内的传感器应放在能正确反映空气参数的位置。
c）
d) 测量机器露点的传感器应放在挡水板后有代表性的位置，且传感器上应设有挡水板。 注：温度、湿度传感器的插人深度可按下述方法确定：矩形风管长边尺寸或圆形风管内径大于或等于600mm时，
插人深度为300mm；小于600mm 时，插人深度为内径尺寸的一半。
5.3全年运行的空调系统宜采用多工况运行的监控设计。 5.4控制室及现场机柜间内恒温恒湿空调机的运行状态信号宜引至DCS。
注1：对于抗爆控制室内的恒温恒湿空调机，其运行状态信号应引至DCS。 注2：运行状态信号包括设备启停、故障和室内温湿度。
5.5空调系统的电加热器应与送风机联锁，并应设无风断电、超温断电保护装置。 5.6处于严寒及寒冷地区的新风机组或空气处理机组，应对热水盘管加设防冻保护控制。 2 Q/SY 06513.6—2016
5.7抗爆控制室空调系统的新风入口处应设置可燃、有毒气体探测器，并与进风管上的电动密闭阀联锁，报警时关闭密闭阀，同时关闭新风机 5.8有关控制方面的具体措施见GB50019中的相关条款。
5空调制冷站和换热站的监测与控制
6
执行Q/SY06517.4的有关规定。
7防排烟系统的监测与控制
7.1排烟口或排烟阀应与排烟风机联锁，当任一排烟口或排烟阀开启时，排烟风机应能自动启动。 7.2排烟口或排烟阀平时为关闭时，应设置手动和自动开启装置。 7.3在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机联锁，当该阀关闭时，排烟风机应能停止运转。 7.4送风口、排烟口、排烟窗或排烟阀开启和关闭的动作信号，防烟、排烟风机启动和停止及电动防火阀关闭的动作信号，均应反馈至消防联动控制器。 7. 5 除上述条款外，防排烟系统的监测与控制还应执行GB50016和GB50116中的相关规定。
3 中国石油天然气集团公司
企业标准
炼油化工工程暖通设计规范第6部分：监测与控制 Q/SY 06513.6—2016
*
