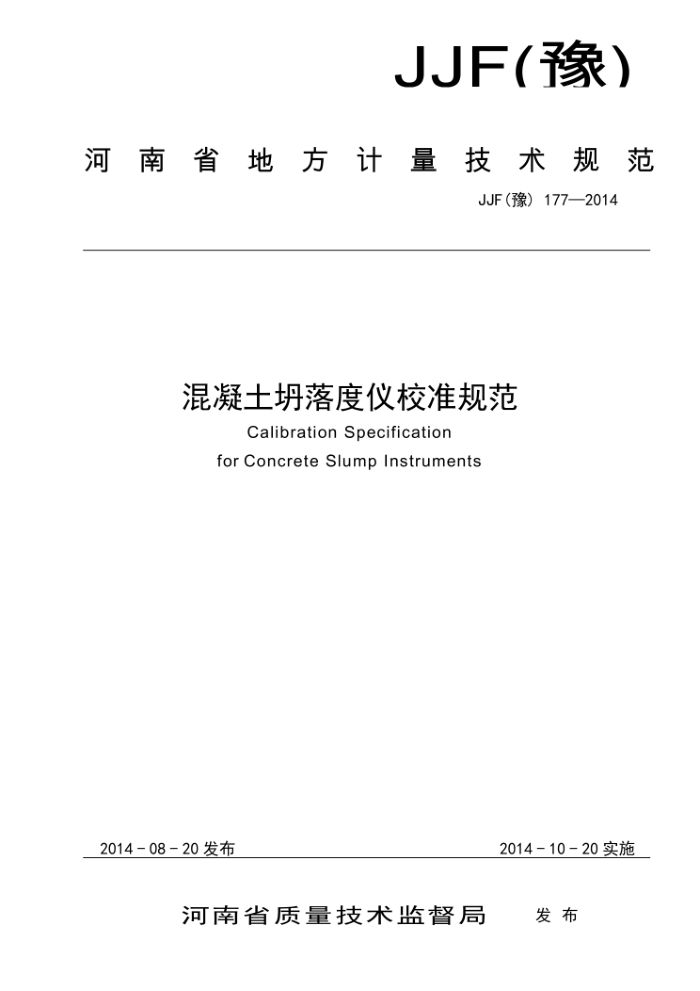

JJF（豫）
河南省地方计量技术规范
JJF(豫) 177—2014
混凝土落度仪校准规范
Calibration Specification for Concrete siump Instruments
2014-10-20施
2014-08-20发布
发布
河南省质量技术监蓝督局 JJF（豫）177-2014
混凝土落度仪校准规范
JJF(豫） 177 2014
Calibration Specification for Concrete Slump Instruments
归口单位：河南省质量技术监督局主要起草单位：河南省计量科学研究院参加起草单位：河南省公路工程监理咨询有限公司
河南中宇交通科技发展有限责任公司
郑州市电子信息工程学校
本规范技术条文由起草单位负责解释 JJF（豫）177-2014
本规范主要起草人：
范乃胤（河南省计量科学研究院）
蒋玲玲（河南省公路工程监理咨询有限公司）
王平安（河南中宇交通科技发展有限责任公司）
李锦华（河南省计量科学研究院）
李静（郑州市电子信息工程学校）李博（河南省计量科学研究院）李记辉（河南省计量科学研究院） JJF（豫）177-2014
目 录
引言 1范围. 2引用文件. 3概述... 4计量特性. 5校准条件. 5.1环境条件. 5.2校准用设备 6校准项目和校准方法 6.1落度筒底面内径示值误差. 6.2落度筒顶面内径示值误差. 6.3落度筒的高度示值误差. 6.4落度筒底面和顶面的平面度 6.5底板上表面的平面度， 6.6落度简底面与顶面的平行度 6.7平尺与底板上表面的平行度 6.8落度筒同轴度. 6.9测量标尺的示值误差. 6.10测量标尺对底板上表面的垂直度 6.1捣棒长度示值误差. 6.1捣棒直径示值误差 7校准结果表达 8复校时间间隔附录A. 附录B
(II) (1) (1) (1) (1) (2) (2) (2) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (6) (6) (6) (7) (8) JJF（豫）177-2014
引
言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、 JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范。
本规范为首次发布。
II JJF（豫）177-2014
混凝土玥落度仪校准规范
1范圈
本规范适用于落度筒底面内径200mm，顶面内径100mm高度为300mm的混
凝土落度仪（以下简称落度仪）的校准。 2引用文件
JG/T248-2009《混凝土落度仪》 凡是注日期的引用文件。仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
期落度仪是进行混凝土拌合物稠度试验的专用仪器。广泛应用于工程建设领域的混凝土检测，适用于集料公称最大粒径不大于31。5mm、落度值大于10mm的混凝土拌合物稠度检测。落度仪主要由底板、测量标尺、平尺、落度筒、捣棒、漏斗组成。其结构示意如图1所示。
1
Y 12
图1 落度仪结构示意图
1-底板2-测量标尺3-平尺 4-落度筒5-捣棒6-漏斗
4计量特性
计量特性见表1。 JJF（豫）177-2014
表1计量特性一览表
序号
校准项目
计量特性
最大允许误差：土1mm 最大允许误差：土1mm 最大允许误差：±1mm 不大于0.25mm 不大于0.5mm 不大于0.25mm 不大于0.5mm
落度筒底面内径示值误差
I
2 落度筒顶面内径示值误差 3 落度筒高度示值误差 4 落度筒底面和顶面的平面度 5 底板上表面的平面度 6 落度筒底面和顶面的平行度 7 平尺与底板上表面的平行度 9
落度筒的顶面、底面与锥体轴线的同轴度 不大于0.6mm 9 测量标尺的示值误差
最大允许误差：±0.6mm 不大于0.2mm 最大允许误差：±5mm 最大允许误差：土0.2mm
10 测量标尺对底板上表面的垂直度 11 捣棒长度（标称值600mm） 12 捣棒直径（标称值16mm）
注：由于校准不做合格与否的结论，上述指标仅供参考。 5 校准条件
5.1环境条件 5.1.1环境温度（20土10）℃，相对湿度不大于85%，校准现场周围应清洁，无影响工作的振动和腐蚀性气体存在。 5.1.2校准前被校准仪器及所用标准器在校准室内平均恒温的时间一般不少于1小时。 5.2校准用设备
推荐使用表2所列计量标准器具，允许使用满足不确定度要求的其他计量标准器具进行校准。
2 JJF（豫）177-2014
表2校准用设备一览表
序号 校准项目
设备名称游标卡尺游标卡尺高度卡尺平板、塞尺平板、塞尺平板、高度卡尺高度卡尺
计量特性 MPE：±0.03mm MPE:±0.03mm MPE:±0.05mm 3级、MPE：±(5~16）μm 3级、MPE：±（5~16）μm 3级、MPE：±0.05mm MPE：±0.05mm
底面内径示值误差顶面内径示值误差高度示值误差底面和顶面的平面度底板上表面的平面度底面和顶面的平行度平尺与底板上表面平行度顶面、底面与锥体轴线的同轴度 平板、直角尺、高度卡尺 3级、0级、MPE：±0.05mm
1
2
3
4
5 6 7
8
钢直尺
MPE: ±0.10mm 0级、 、MPE：±（5~16）μm MPE: ±0.10 mm MPE:±0.03mm
测量标尺的示值误差测量标尺对底板上表面的垂直 直角尺、塞尺
9 10 11 12
钢直尺游标卡尺
捣棒长度示值误差捣棒直径示值误差
6 校准项目和校准方法
首先检查外观和各部分的相互作用，确定没有影响校准计量性能的因素后再进行校
准。 6.1落度筒底面内径示值误差
使用游标卡尺测量筒底面圆的内径，测量时应在圆周均匀分布的三个位置上进行，如图2，取底面三个位置的读数D1、D2、D3的平均值作为筒顶面圆的内径值。其内径示值误
差为： A=(D+D,+D-200) mm。
3
Di(d.)
D:(d)
D:(d)
图2落度筒内径测量示意图
图3落度筒的高度测量示意图
3
