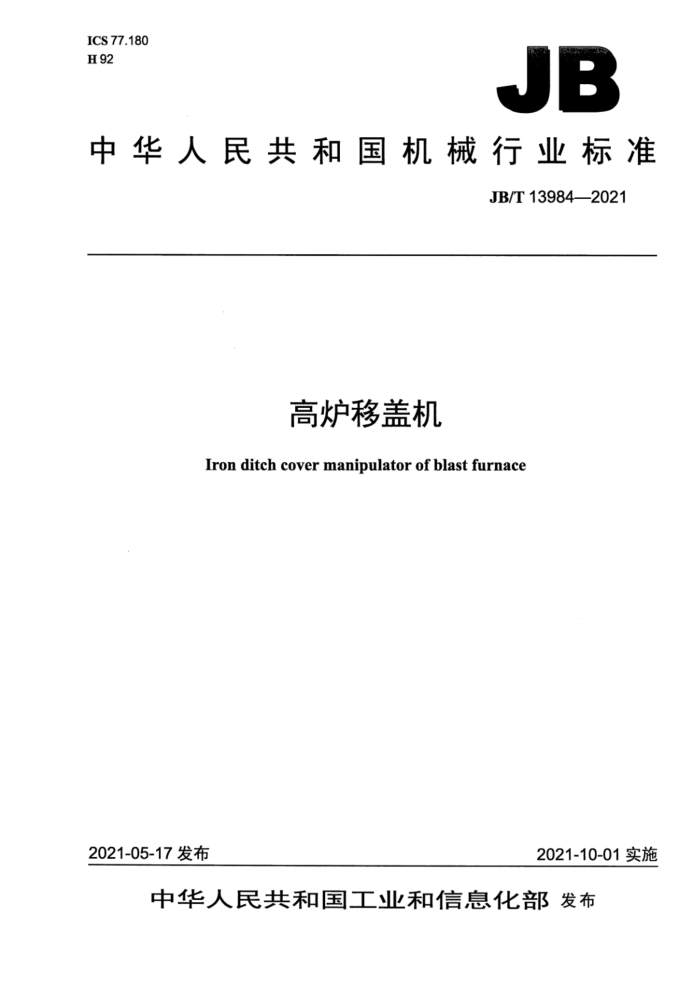

JB
中华人民共和国机械行业标准
JB/T13984—2021
高炉移盖机
Iron ditch cover manipulator of blast furnace
2021-05-17发布
2021-10-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4型式与基本参数 4.1主要结构型式 4.2基本参数 4.3型号和标记示例. 5技术要求 5.1整机技术要求. 5.2主要零部件技术要求. 5.3检验规则. 6整机试验。 7安装与使用. 7.1安装. 7.2产品使用要求. 8涂装. 8.1涂装前的表面处理 8.2涂装要求 9运输、包装、标志和贮存. 附录A（规范性附录）沟盖类型.
2
L
L
图1高炉移盖机示例图2机座安装形式图3沟盖在工作位和休息位之间的运动轨迹，图A.1U形沟盖图A.2 圆弧形沟盖.
表1基本参数. 表2基础安装尺寸偏差 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：宜昌市燕狮科技开发有限责任公司、安徽金粮机械科技有限公司、中国重型机械
研究院股份公司。
本标准主要起草人：杨华生、安钟、张海敏、胡华平、杨骏、谢德胜、吴量、屈薛勇、夏娟。 本标准为首次发布。 JB/T7943.1润滑系统及元件第1部分：基本参数 NB/T47013.1承压设备无损检测第1部分：通用要求 YB/T036.16冶金设备制造通用技术条件热处理件
3术语和定义
GB50427一2015界定的以及下列术语和定义适用于本文件。
3.1
高炉移盖机iron ditch cowermanipulator of blastfurnace 以液压油为工作介质，利用液压缸或液压马达驱动来移动沟盖的专业设备。 注：一般由机座、平移液压缸、举升液压缸、曲臂、大臂、沟盖、布管和基础骨架等组成（见图1）。
D
P
说明： 1—机座： 2- 一平移液压缸； 3 一举升液压缸；
5大臂：
一沟盖；一布管：
6
7—
一基础骨架。 3.2
沟盖iron ditch cover of blast furnace 在出铁液时置于出铁沟上方将出铁沟盖住的铁盖，内层需要涂耐火泥。 注：沟盖的常用类型见附录A。
3.3
额定提升力rated liftcapacity 克服沟盖重量、耐火泥重量和铁渣黏滞力所需的提升力。 注：高炉移盖机的标准提升力。
3.4
最大提升力maximum lift capacity 高炉移盖机在举升液压缸处于设计允许最大油压下的提升力。
3.5
提升高度hoistingheight 高炉移盖机在工作位置时，能提升沟盖的最大高度。
3.6
平移距离 translationaldistance 沟盖在工作位和休息位之间转换的最大直线距离。
3.7
回转角度rotating angle 沟盖在工作位和休息位之间转换时，大臂回转的最大角度。
4型式与基本参数
4.1主要结构型式 4.1.1高炉移盖机按设备机座在出铁场的固定形式不同分为底座安装式高炉移盖机、悬吊安装式高炉移盖机两种类型，如图2所示。底座安装式高炉移盖机要求把机座水平安装在高炉出铁场平台上；悬吊安装式高炉移盖机是把导轨悬吊在高炉风口平台钢结构的下方。
机座
出铁沟
O
高炉出铁场。
平台
a)底座安装式 高炉风口平台钢结构
高炉移盖机导轨
出铁场平面
b）悬吊安装式
图2机座安装形式（续）
4.1.2高炉移盖机按沟盖在工作位和休息位之间的运动轨迹，分为直线平移式高炉移盖机、弧线平移式高炉移盖机、回转式高炉移盖机、回转平移式高炉移盖机四种结构型式，如图3所示。
O
OOH
口
a)直线平移式
沟盖运动轨迹
O 出铁口中心
工作位
回转角度
休息位
出铁沟中心线
沟盖运动轨迹
c)回转式
出铁沟中心线
回转角度
工作位
平移位
休息位
d)回转平移式 氏
