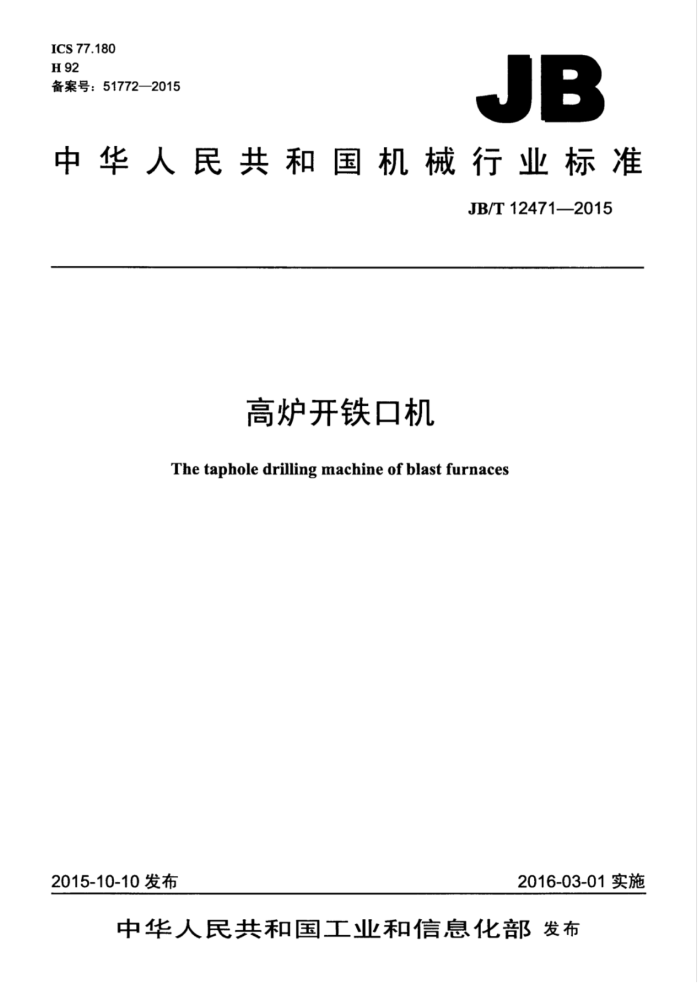

ICS 77.180 H92 备案号：51772—2015
JB
中华人民共和国机械行业标准
JB/T12471—2015
高炉开铁口机
The taphole drilling machine of blast furnaces
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12471—2015
目 次
前言. 范围 2规范性引用文件 3术语和定义 4型式与基本参数... 4.1主要结构型式 4.2基本参数. 4.3型号和标记示例.. 5技术要求. 5.1 一般性要求 5.2整机技术要求.. 5.3主要零部件技术要求 6试验方法与检验规则.. 6.1炉口钻机冲击性能测试. 6.2开铁口机整机的试验和检测.. 6.3检验规则 7安装与使用 7.1安装验收.. 7.2产品使用要求 8涂装. 8.1涂装前的表面处理 8.2涂膜要求 9运输、包装、标志和贮存附录A（规范性附录） 开铁口机常用型号
1
10 10 10 .10 12
12 12 13 13 13 13 .14 14 .14
..14
.16
图1 开铁口机组成图2小车组件.. 图3机座安装形式. 图4炉口定位方式. 图5 开铁口机与泥炮的相对布置形式
中
表1 开铁口机基本参数表2 液压炉口钻机基本参数表3气动炉口钻机基本参数表4开铁口机关键参数表5液压炉口钻机冲击试验内容表6气动炉口钻机冲击试验内容表7开铁口机基础安装尺寸的极限偏差. 表A.1液压开铁口机常用型号表A.2 气动开铁口机常用型号
2
8
8 12 12 .13 .16
17
I JB/T12471—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：宜昌市燕狮科技开发有限责任公司、中钢集团西安重机有限公司。 本标准主要起草人：安钟、杨华生、朱吉元、胡华平、杨骏、谢德胜、付光勇。 本标准为首次发布
I JB/T12471—2015
JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T 5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12--2007重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5000.14 重型机械通用技术条件第14部分：铸钢件无损探伤 JB/T5000.15 重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T7161凿岩机械与气动工具热处理件通用技术条件 JB/T7943.1润滑装置及元件基本参数 NB/T47013.1承压设备无损检测第1部分：通用要求
3术语和定义
GB504272008界定的以及下列术语和定义适用于本文件。
3.1
开铁口机thetapholedrilling machine 以液压油或压缩空气为工作介质，利用钻头打通炼铁高炉出铁口通道的专业设备。一般由机座、回
转机构、吊挂机构、送进机构（机架）、钻机行走小车，机上布管、锚座、钻具、水雾化系统等组成。 钻机行走小车上装有炉口钻机：包含钻杆、钻头的钻具通过连接套安装在炉口钻机上（见图1）。
高炉炉壁
E
2
铁口基准线
说明： 1锚座； 2钻头； 3机架：
机座； 5—吊挂机构；
4
一钻杆：钻机行走小车：
6
一
8-—水雾化动力系统； 9—回转机构： 10—转臂： 11 机上布管。
注1：水雾化系统通过管道系统连接设备与原水管道、气源管道。 注2：转臂属于回转机构的下一级部件：钻头和钻杆都为开铁口机钻具。
图1开铁口机组成
2 JB/T12471—2015
3.2
炉口钻机the tapholedrill 一种安装在钻机行走小车上，用于打开炉口的设备，其具有旋转、冲击功能，并含有水雾化结构。
根据不同需求，该设备可含逆向冲击功能和油雾化结构（图2）。
注：炉口钻机根据动力所用的工作介质不同，分为液压与气动两类。
车轮
中
说明： 1 炉口钻机：
一小车。
2—
图2小车组件
3.3
钻机行走小车（小车）drillcarriage 炉口钻机的载体，安装有车轮，可以带动炉口钻机和钻具沿导轨前进、后退（见图2）。
3.4
底座式安装sittingonground 开铁口机机座安装在高炉出铁场平台上，机座安装面与水平面平行。
3.5
壁挂式安装sitting on wall 开铁口机机座安装在高炉出铁场的建筑钢结构立柱上，机座安装面与水平面垂直。
3.6
悬吊式安装sittingatundersideofroof 开铁口机机座悬吊在高炉风口平台钢结构下方，机座安装面与水平面平行。
3.7
定程式定位feedtravelorientationtype 开铁口机工作时，机架与高炉炉体不接触，高炉铁口上方无锚座，用控制液压缸行程来确定开铁口
机与高炉出铁口的相对位置。 3.8
挂钩式定位hook orientation type 开铁口机机架上设置有挂钩，开铁口前，机架倾动，挂钩紧钩于锚座上，实现设备定位。
3.9
球锥式定位knob orientation type 开铁口机在趋近出铁口时，依靠机架前端设置的定位杆端部外球面与锚座上的内锥面相接触来实现
定位。
3 JB/T12471-2015
3.10
左置与右置sittingat left orright 面对高炉出铁口，开铁口机机座安装在主沟左侧称为左置，安装在右侧称为右置。
3.11
同侧布置与异侧布置sittingatonesideoratotherside 在同一高炉出铁口，泥炮与开铁口机安装在主沟的同一侧为同侧布置，分别安装在主沟的两侧为异
侧布置。 3.12
高机低炮thedrill overclaygun 泥炮、开铁口机同侧布置，泥炮在待机位时，开铁口机悬臂在泥炮上方旋转：开铁口机在待机位时，
泥炮在开铁口机悬臂下方旋转。 3.13
高炮低机 claygun overthedrill 泥炮、开铁口机同侧布置，泥炮在待机位时，开铁口机悬臂在泥炮下方旋转；开铁口机在待机位时，
泥炮在开铁口机悬臂上方旋转。 3.14
钻头直径bitdiameter 钻头最大外径，表示在打开铁口通道时，能钻通孔的直径。
3.15
钻头总行程totalfeed 钻头在开铁口机行走轨梁上移动的最大距离。
3.16
开铁口角度drillingangle 开铁口机在工作位置时，钻杆中心线与水平面的夹角。
3.17
冲击能量 percussion energy 炉口钻机在开铁口时所产生冲击的最大能量。
4型式与基本参数
4.1主要结构型式 4.1.1开铁口机按设备机座在出铁场的固定形式不同分为底座式安装、壁挂式安装、悬吊式安装3种类型，如图3所示。
风口平台
n H
L
出铁场平台
机座
出铁口
a）底座式安装图3机座安装形式
