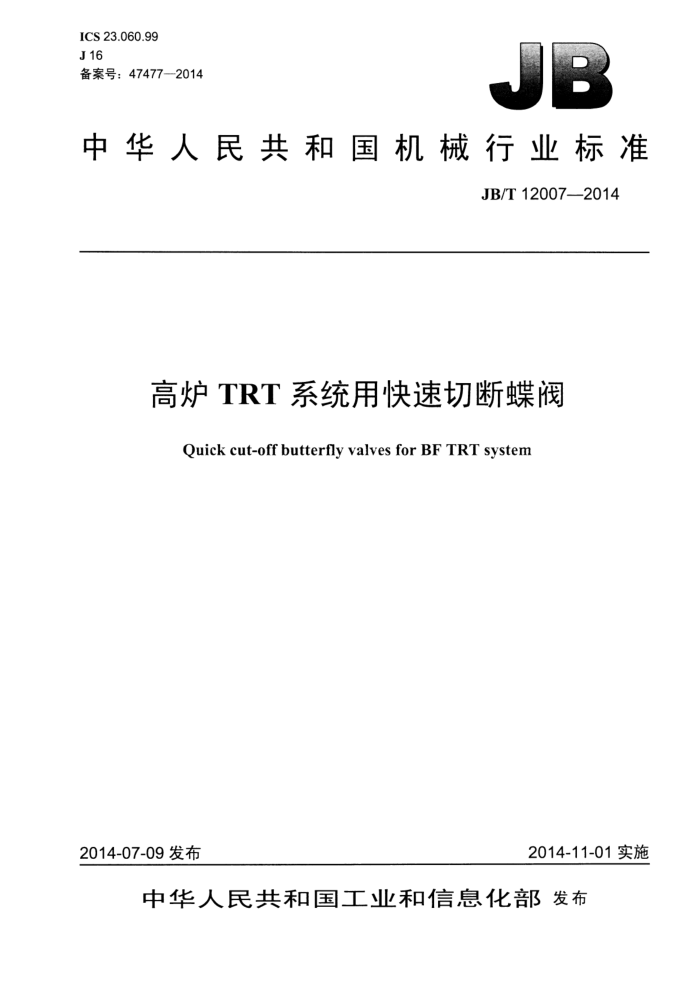

ICS 23.060.99 J16 备案号：47477—2014
中华人民共和国机械行业标准
JB/T12007—2014
高炉TRT系统用快速切断蝶阀
Quick cut-off butterflyvalves forBFTRT system
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T12007—2014
目 次
前言 1范围. 2 规范性引用文件 3术语和定义.. 4结构型式、型号及参数 4.1结构型式. 4.2型号
III
......
4.3参数.. 5技术要求. 5.1 压力-温度额定值 5.2 结构长度 5.3 液控系统， 5.4 性能要求， 5.5 安装.. 5.6 连接 5.7 阀体. 5.8 蝶板和阀杆， 5.9 轴承与阀杆密封， 5.10 驱动装置 5.11 外观质量要求 .5.12 焊接要求， 5.13 材料... 6 试验与检验 6.1 试验要求， 6.2 压力试验， 6.3 功能试验. 6.4 壁厚测量， 6.5 硬度测量， 6.6 无损检测， 6.7 阀体材质化学成分 6.8 阀体材质力学性能 6.9 铭牌内容检查 7检验规则. 7.1 检验分类 7.2 出厂检验.. 7.3 型式检验 7.4 抽样方法，
标志
8
- JB/T12007—2014
8.1 标志的内容. 8.2铭牌上的标志 9装运和贮存
图1 快速切断蝶阀典型结构示意
表1结构长度及极限偏差表2液压控制装置主要技术性能参数表3主要零件常用材料... 表4检验项目、技术要求和检验方法
.+...
.......
II JB/T120072014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：江苏神通阀门股份有限公司、郑州市郑蝶阀门有限公司、上海华通阀门有限公司、
成都乘风阀门有限责任公司、安徽铜都流体科技股份有限公司。
本标准主要起草人：吴建新、张逸芳、房斌杰、刘铁男、孙晓霞、王键、张清双。 本标准为首次发布。
III JB/T12007—2014
高炉TRT系统用快速切断蝶阀
1范围
本标准规定了高炉TRT系统用快速切断蝶阀的术语和定义、结构型式、型号及参数、技术要求、
试验与检验、检验规则、标志、装运和贮存。
本标准适用于公称压力不大于PN6，公称尺寸DN1200～DN2400，介质为高炉煤气，工作温度不大于300℃的高炉TRT系统用快速切断蝶阀（以下简称快速切断蝶阀）。
2 2规范性引用文件
下列标准对于本标准的应用是必不可少的。凡是注日期的引用标准，仅注日期的版本适用于本标准。凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。
GB150.4一2011压力容器第4部分：制造、检验和验收 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T984 堆焊焊条 GB/T 1047 管道元件DN（公称尺寸）的定义和选用 GB/T 1048 管道元件PN（公称压力）的定义和选用 GB/T1184—1996形状和位置公差未注公差值 GB/T 1220 不锈钢棒 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T4237 不锈钢热轧钢板和钢带 GB/T 9113 整体钢制管法兰 GB/T 9119 板式平焊钢制管法兰 GB/T 9124 钢制管法兰技术条件 GB/T12220 通用阀门标志 GB/T12223 部分回转阀门驱动装置的连接 GB/T12224 钢制阀门一般要求 GB/T12229 通用阀门碳素钢铸件技术条件 GB/T12238—2008 法兰和对夹连接弹性密封蝶阀 GB/T13927-2008工业阀门压力试验 GB/T24919 工业阀门安装使用维护一般要求 GB 26640 阀门壳体最小壁厚尺寸要求规范 JB/T 308 阀门 型号编制方法 JB/T4730.3 承压设备无损检测 第3部分：超声检测 JB/T 4730.5 承压设备无损检测第5部分：渗透检测 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T 7927 阀门铸钢件外观质量要求 JB/T 7928 通用阀门供货要求 NB/T47014 承压设备焊接工艺评定
- JB/T12007—2014
3术语和定义
下列术语和定义适用于本文件。
3.1
高炉TRT系统用快速切断蝶阀quickcut-offbutterflyvalvesforBFTRTsystem 适用于高炉煤气余压回收透平装置（TRT）系统，其驱动装置采用单作用缓冲液压缸、弹簧和快速
泄油机构组合，通过弹簧力作用及液压油快速泄放，阀门能在不大于1s内实现快速切断的蝶阀。 3.2
游动 micro-autokineticmovement 阀门在全开状态下，由驱动装置带动蝶板作8°～15°的往复摆动。
4结构型式、型号及参数
4.1结构型式
快速切断蝶阀的典型结构如图1所示。
承压方向
1——阔体：2——蝶板：3—阀杆：4— -填料：5— 一填料压盖：
轴承；7— 阀座：8— 密封圈：9- 一驱动装置。
图1快速切断蝶阀典型结构示意
4.2型号
快速切断蝶阀的型号编制方法按JB/T308的规定， 4.3参数 4.3.1快速切断蝶阀的公称压力不大于PN6，并应符合GB/T1048的规定。 4.3.2快速切断蝶阀的公称尺寸DN1200～DN2400，并应符合GB/T1047的规定。 4.3.3工作温度不大于300℃。
5技术要求
5.1压力-温度额定值
快速切断蝶阀阀体材料的压力-温度额定值按GB/T12224的规定。
2 JB/T12007—2014
5.2结构长度
快速切断蝶阀的结构长度及极限偏差按表1的规定，或按订货合同的要求。
表1 结构长度及极限偏差结构长度L
单位为毫米系列2 极限偏差 ±4
公称尺寸 DN 1 200 1 400 1 600 1 800 2 000 2 200 2 400
系列1 极限偏差 ±4 ±4 ±4 ±5 ±5 ±6 ±6
系列2 710
系列1 630 710 790 900 1 000 1 100 1 200
一
±4 ±4 ±4 ±4 ±4
760 760 760 760 760
5.3 液控系统 5.3.1 组成
液控系统主要由液压控制装置和电气控制装置组成。 5.3.2 液压控制装置
液压控制装置应能实现快速切断蝶阀的慢开、慢关、快关、游动的功能，其快关功能可以利用透平主机的危急保安器来实现。
液压控制装置主要技术性能应符合表2的规定
表2 液压控制装置主要技术性能参数
名称游动角度快关时间慢开时间
参数 8°~15° ≤1s，可调 ≤40 s
5.3.3 电气控制装置
电气控制装置主要实现液压控制装置的控制操作，可分为现场控制和主控室控制2个状态。 现场控制用于调试和维修，通过手动按钮完成快速切断蝶阀的慢开、慢关、游动和快关动作；主控
室控制由主控室PLC信号直接控制快速切断蝶阀的液压控制装置来完成阀门的慢开、慢关、游动和快关动作。 5.4性能要求 5.4.1快速切断蝶阀的壳体经1.5倍公称压力试验后，不应有结构损伤和可见泄漏。 5.4.2 2快速切断蝶阀经1.1倍公称压力的密封试验后，其最大允许泄漏量应符合GB/T13927—2008 表4中B级的规定。 5.4.3 快速切断蝶阀的快速关闭时问为不大于1s。
3 JB/T12007—2014
