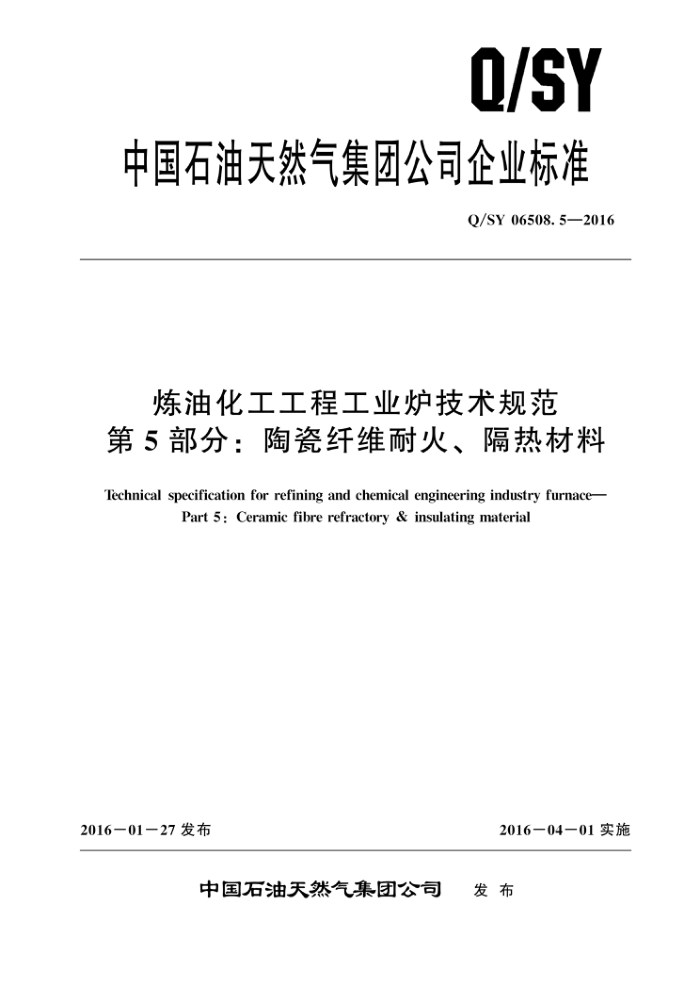

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06508. 5—2016
炼油化工工程工业炉技术规范第5部分：陶瓷纤维耐火、隔热材料
Technical specification for refining and chemical engineering industry furnace-
Part 5 : Ceramic fibre refractory & insulating material
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06508. 5—2016
目 次
前言
范围 2 规范性引用文件术语和定义
3
4 材料 4. 1 耐火陶瓷纤维 4. 2 锚固件 施工
..
5
5. 1 一般规定 5. 2 施工准备 5.3筑炉材料 5.4耐火陶瓷纤维衬里 5.5成品保护 6筑炉工程检验和验收 6.1筑炉工程检验 6.2筑炉工程验收 7　交工技术文件
6
0 Q/SY 06508.5—2016
前 創言
Q/SY 06508《炼油化工工程工业炉技术规范》是炼油化工工程设计系列标准之一。该标准分为以下9个部分:
第1部分：石油化工工业炉；第2部分：一般炼油装置加热炉；第3部分：高温承压离心铸造合金炉管；一第4部分：高温承压用静态铸造合金管件；第5部分：陶瓷纤维耐火、隔热材料；一第6部分：耐火砖、耐火隔热浇注料;
第7部分：铸造管支承件；第8部分：管式炉燃烧器；
一
一第9部分：管式炉盘管。 本部分为Q/SY06508的第5部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司、中国寰球工程公司、东北炼化工程公司、中国昆仑工
程公司、宜兴摩根热陶瓷有限公司、山东鲁阳股份有限公司、三门峡科纳高温材料技术有限公司
本部分主要起草人：李明、魏学军、江航、郭慧波、李锦辉、李磊、刘克、勾士文、张书雨、孙福江、殷波、崔西村、丁宝锁。
II Q/SY 06508.5—2016
炼油化工工程工业炉技术规范第5部分：陶瓷纤维耐火、隔热材料
1范围
Q/SY 06508 的本部分规定了陶瓷纤维耐火、隔热衬里的材料、施工、检验和验收的基本要求本部分适用于石油化工工业炉和一般炼油装置加热炉。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 701低碳钢热轧圆盘条 GB/T 1221 耐热钢棒 GB/T 3003—2006耐火材料 陶瓷纤维及制品 GB/T 3007 耐火材料含水量试验方法 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 4984 含锆耐火材料化学分析方法 GB/T 5069 镁铝系耐火材料化学分析方法 GB/T 5480 矿物棉及其制品试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T 8923. 1 涂覆涂料前钢材表面处理表面清洁度的目视评定　第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 10299 绝热材料憎水性试验方法 GB/T 16400—2003乡 绝热用硅酸铝棉及其制品 GB/T 17393—2008 覆盖奥氏体不锈钢用绝热材料规范 GB/T 17911 耐火材料陶瓷纤维制品试验方法 GB/T 18930　耐火材料术语 HG/T 20543　化学工业炉砌筑技术条件 JC/T 618 3绝热材料中可溶出氯化物、氟化物、硅酸盐及钠离子的化学分析方法 SH/T 3503　石油化工建设工程项目交工技术文件规定 SH/T 3508 石油化工安装工程施工质量验收统一标准 SH/T3534一2012　石油化工筑炉工程施工质量验收规范 SH/T 3610石油化工筑炉工程施工技术规程
3　术语和定义
GB/T 18930 界定的术语和定义适用于本文件。
1 Q/SY 06508.5—2016
4材料
4. 1 耐火陶瓷纤维 4. 1. 1 制造商应提供耐火陶瓷纤维制品的分级温度和连续使用极限温度（推荐使用温度）。 4. 1. 2 耐火陶瓷纤维制品的连续使用极限温度应不低于各层耐火材料的设计温度。 4.1.3 耐火陶瓷纤维制品的分类及用途见表1。
表1耐火陶瓷纤维制品的分类及用途
分类
用途
a）用于生产其他形式的纤维制品； b) 在不同的高温场合下用作填充料和背衬材料；
纤维棉
陶瓷纤维可塑料的组成材料 a) 作为保温材料； b）可作为复合炉衬的背衬材料
c)
纤维毡
高温场合下用作填充料和背衬材料；
a）
纤维毯
b） 用作炉内耐火或隔热衬里，如平铺炉衬、经压缩支撑折叠快用于炉内耐火或隔热衬里 a） 隔热耐火材料； b）高温密封衬垫 a) 隔热材料; b） 高温挠性密封结构材料或密封衬垫； c） 用作耐高温包扎材料 a）隔热材料； b）高温密封衬垫； c） 高温膨胀缝填料 a) 用于不同的高温场合的填充料，如膨胀缝； b) 高温密封材料； c) 高温捆绑材料经真空成型加工成各种高温下使用的板和异型制品用陶瓷纤维毯经折叠压缩或整体成型的陶瓷纤维预制块，用作炉内耐火衬里
纤维板纤维纸
纤维布
纤维带
纤维绳
纤维异型硬制品
纤维模块
4.1.4耐火陶瓷纤维毯的类型和主要技术指标见表2。其中化学成分仅供参考，不作为考核指标，如需要作为考核指标应由供需双方协商确定。 4.1.5耐火陶瓷纤维模块（不含金属件）的主要技术指标应符合表3的规定。 4.1. 6 耐火陶瓷纤维板的主要技术指标应符合表4的规定。 4.1.7 耐火陶瓷纤维异型硬制品的主要技术指标应符合表5的规定。 4.1. 8 纤维板有防水要求时，其质量吸湿率应不大于5%，憎水率应不小于98%。 4. 1. 9 耐火陶瓷纤维制品主要按耐火陶瓷纤维原棉的分级温度分为不同的类型，见表2。各种制品中的附加料应不影响耐火陶瓷纤维原棉的性能，且制品的主要技术性能应不低于相应的耐火陶瓷纤维原棉，供需双方可协商约定相应的性能。 2
