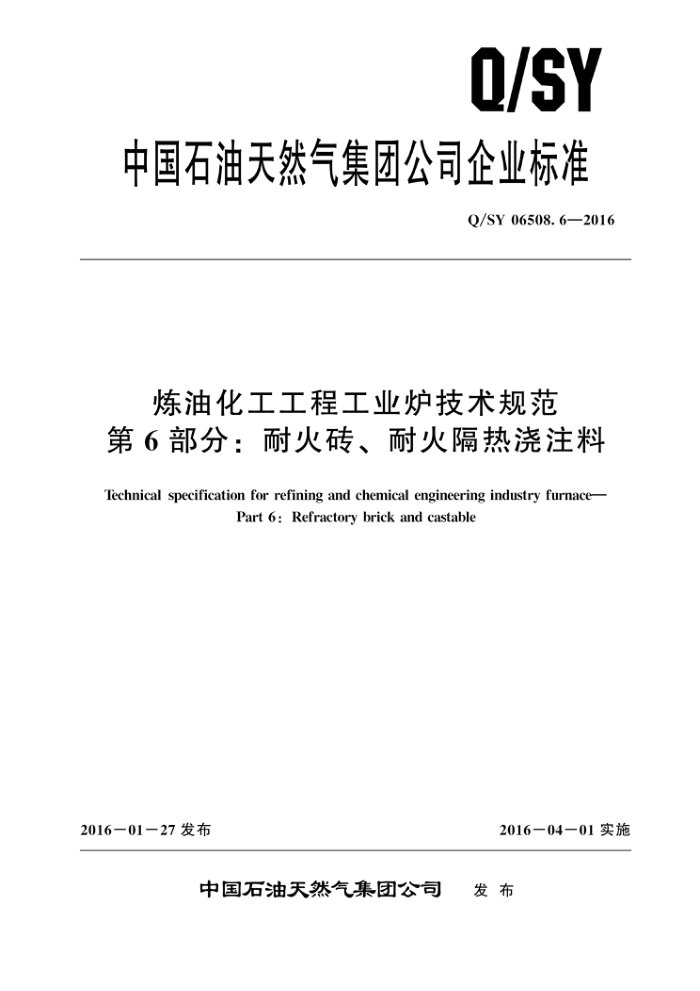

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06508. 6—2016
炼油化工工程工业炉技术规范第6部分：耐火砖、耐火隔热浇注料
Technical specification for refining and chemical engineering industry furnace-
Part 6 : Refractory brick and castable
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06508. 6—2016
目 次
前言
范围 2 规范性引用文件
1
术语和定义 -般规定材料 5. 1 耐火砖 5. 2 浇注料施工 6. 1 -般规定 6.2 施工准备 6.3 筑炉材料
3
4
5
6
耐火砖砌体 6. 5 浇注料衬里 6. 6 冬期施工 6.7 成品保护 7筑炉工程检验验收 7.1耐火砖砌体检验 7.2耐火浇注料衬里检验
6. 4
验收
7. 3
Y
交工技术文件
8
参考文献 Q/SY 06508.6—2016
前 創言
Q/SY 06508《炼油化工工程工业炉技术规范》是炼油化工工程设计系列标准之一。该标准分为以下9个部分:
第1部分：石油化工工业炉；第2部分：一般炼油装置加热炉; 第3部分：高温承压离心铸造合金炉管；一第4部分：高温承压用静态铸造合金管件；第5部分：陶瓷纤维耐火、隔热材料; 一第6部分：耐火砖、耐火隔热浇注料;
第7部分：铸造管支承件；第8部分：管式炉燃烧器；
一
一第9部分：管式炉盘管。 本部分为Q/SY06508的第6部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司、中国寰球工程公司、东北炼化工程公司、中国昆仑工
程公司、宜兴摩根热陶瓷有限公司、山东鲁阳股份有限公司。
本部分主要起草人：李明、魏学军、董罡、丁磊、郭慧波、李锦辉、李磊、刘克、勾士文、张书雨、孙福江、殷波、崔西村。
II Q/SY 06508. 6—2016
YB/T 4130耐火材料导热系数试验方法（水流量平板法） YB/T5083黏土质和高铝质致密耐火浇注料 YB/T 5200致密耐火浇注料显气孔率和体积密度试验方法 YB/T 5202.1不定形耐火材料试样制备方法　第1部分：耐火浇注料 ASTM C401硅和硅酸铝熔铸耐火材料的分类（Standard classification of alumina and alumina
silicate castable refractories)
3术语和定义
GB/T 18930 及 SH/T 3610 界定的术语和定义适用于本文件。
4　一般规定
4.1耐火材料应符合设计文件所用标准的规定，未经买方书面批准不得变更。 4.2耐火材料制造商应提供耐火制品的分级温度和连续使用极限温度（推荐使用温度）。 4.3耐火砖、耐火隔热浇注料的连续使用极限温度应不低于各层耐火材料的设计温度。 4.4耐火材料的制造、施工、检验及验收除应满足HG/T 20543和本部分的规定外，还应满足地方和国家法规的规定。
5材料
5.1 耐火砖 5.1.1高铝砖
高铝砖的理化指标、尺寸允许偏差及外观等要求应符合GB/T2988的规定。 5. 1. 2 莫来石质隔热耐火砖 5.1.2.1莫来石质隔热耐火砖的理化指标应符合表1的规定。 5.1.2.2莫来石质隔热耐火砖的形状尺寸应符合 GB/T 2992.1的规定。 5.1.2.3尺寸允许偏差及外观应符合GB/T3995 中低铁隔热耐火砖的规定。 5.1.2.4检验标准应符合下列规定：
a） 砖的检验制样按 GB/T 7321 的规定进行。 b） 体积密度的检验按 GB/T 2998 的规定进行 c）常温耐压强度的检验按 GB/T 5072 的规定进行。 d)）‘ 常温抗折强度的检验按 GB/T 3001 的规定进行 e） 加热永久线变化的检验按 GB/T 5988 的规定进行 f）导热系数的检验按 YB/T 4130 的规定进行。 g） 化学成分分析按 GB/T 6900 的规定进行。
砖的尺寸、外观及断面的检查按GB/T 10326 的规定进行。
h）
5.1.2.5砖的验收抽样检验规则按 GB/T 10325 的规定进行。 5.1.2.6砖的包装、标志、运输和储存按 GB/T 16546 的规定进行。 5. 1. 3 ，高铝质隔热耐火砖
高铝质隔热耐火砖的技术指标、尺寸允许偏差及外观等要求应符合GB/T3995的规定。制品牌
2 Q/SY 06508. 6—2016
5. 2. 2 气硬性浇注料 5. 2. 2. 1 气硬性浇注料应以黏土质陶粒、陶砂或膨胀珍珠岩等为骨料，粉状复合结合剂和外加剂配制而成，本部分不对其化学成分做具体规定，其物理指标应符合表2的规定。
表2 气硬性浇注料物理指标
QJ - QJ-6|QJ-7|QJ-8 QJ 9QJ - 10|QJ - 11QJ - 12|QJ - 13|QJ - 14|QJ - 15
型号
5
检测条件
性能推荐最高使用温度
指标
单位
℃
600 700 800 900 1000 1100 1100 1200 1300 1300 1300
公称值 500 600 700 800 900 1000 1100 1200 1300 1400 1500
体积密度 kg/m3 110℃ 460～ 560～ 660~ 750～ 850~ 950～ 1050～ 1150～1250～ 1350～ 1450~
16h 540 640 740 850 950 1050 1150 1250 1350 1450 1550 常温
≥0.3 ≥0.7 ≥3.0 ≥4. 0 ≥5. 0 ≥6.0 ≥7. 0 ≥10 ≥15 ≥20 ≥25
72h
常温耐压强度」MPa 110℃ ≥0.35 1≥0.8 ≥3.5 ≥4.5 ≥6. 0 ≥7. 0 /≥8. 0 ≥12 ≥17 ≥24 ≥30
16h 900℃
3h ≥0.35 ≥0.8 ≥3.5 ≥4.5 ≥6.0
≥7.0 ≥9.0 ≥12 ≥17 ≥24 ≥30
加热永久
线变化 % 900℃
≤1. 0 ≤1.0 <0. 5 ≤0.4 ≤0.4 ≤0.3 ≤0.3 ≤0.2 ≤0.2 ≤0.2 0.2
3h 350℃≤0.20≤0.22≤0.26≤0.28 ≤0.30≤0.31≤0.33≤0.35≤0.37≤0.40≤0.45
导热系数 W/ (在平均温度下)(m·K)
500℃≤0.22≤0.24≤0.28≤0.30 ≤0.32≤0.33≤0.35 ≤0.360.380.45 0.49
5.2.2.2浇注料中的黏土陶粒和陶砂应符合GB/T17431.1的规定；膨胀珍珠岩应符合JC/T209中优等品的规定；浇注料的结合剂为粉状复合结合剂，不得含水泥，为固态混合形式。浇注料允许加人适量的添加剂，如增强剂、促凝剂等。 5.2.2.3浇注料的初凝时间一般不小于45min，不大于240min。 5. 2. 2. 4 气硬性浇注料检验标准应符合下列规定：
a) 试样制备按YB/T5202.1的规定进行。 b) 体积密度的检验按YB/T5200的规定进行。 c) 常温耐压强度的检验按GB/T 5072 的规定进行。 d) 加热永久线变化的检验按GB/T5988的规定进行。
导热系数的检验按YB/T4130的规定进行。 f) 化学成分分析按GB/T6900的规定进行。
e)
5.2.2.5检验规则应符合YB/T5083的规定。 5. 2. 2. 6 气硬性浇注料的包装、标志、运输和储存应符合GB/T15545的规定。 5.2.3高强低导浇注料 5. 2. 3. 1 高强低导浇注料宜采用轻质莫来石陶粒和珍珠岩等为骨料，少量耐火黏土和硅藻土等为粉料，纯铝酸盐水泥为结合剂，辅以适当外加剂配制而成。 5.2.3.2物理指标应符合表3的规定。 4
