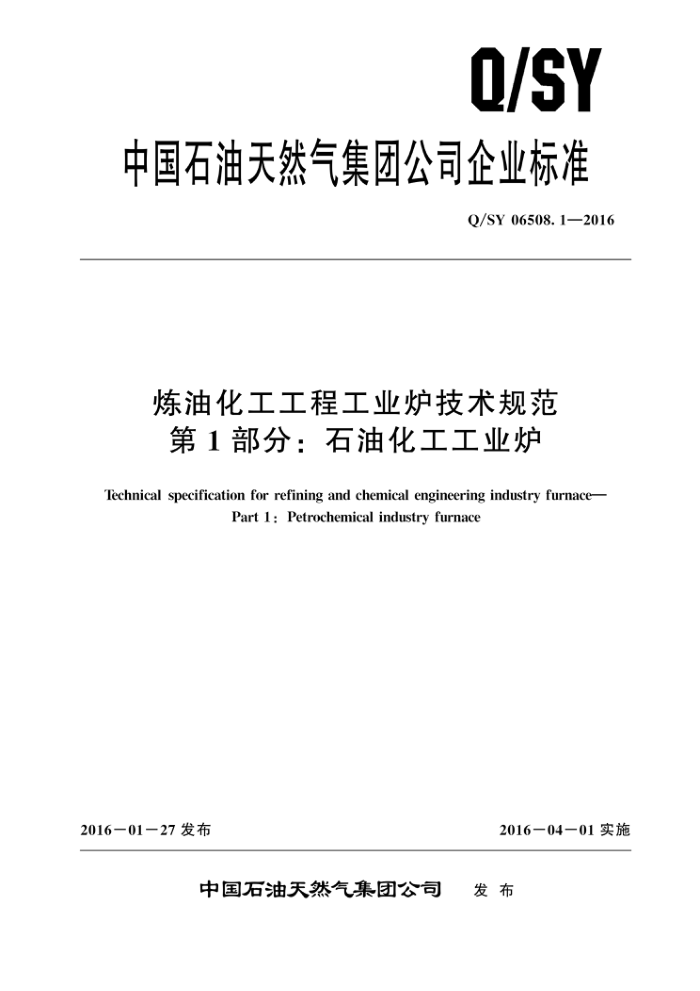

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06508.1—2016
炼油化工工程工业炉技术规范第1部分：石油化工工业炉
Technical specification for refining and chemical engineering industry furnace-
Part 1 : Petrochemical industry furnace
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06508.1—2016
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义
1
般规定 4.1压力设计规范 4.2　法规
工业炉的命名
4. 3
4.4　专利商要求 4.5模块化制造文件 5.1　供业主审查的文件 5.2　最终文件 6 设计原则 6. 1 工艺设计 6. 2 燃烧设计 6.3 机械设计炉管
5
般规定
7. 1
7. 2 扩面部分 7. 3 材料 8 弯头 8. 1 般规定 8. 2 铸造回弯头 8.3 急弯弯管 8. 4 材料· 配管、端部接头和集合管 9. 1 一般规定 9.2　允许位移和荷载· 9.3 材料 10　炉管支承件 10. 1 般规定 10. 2 荷载和许用应力 10.3 材料
10 10
9
12 12
12
12 13 3 Q/SY 06508.1—2016
11 耐火和隔热
13 13
般规定
11. 1 11. 2 砖结构 11.3 浇注料衬里结构 11.4 陶瓷纤维结构 11. 5 复合衬里结构 11.6 材料 12 结构和附件
4
14 15 15 15 15
..
...
....
.....
...
12. 1 般规定 12. 2 结构 12. 3 弯头箱 12. 4 人孔门、看火门及炉管吊装孔 12. 5 直梯、斜梯和平台 12. 6 材料 13 烟卤、 烟风道和尾部烟道 14 燃烧器和辅助设备 14. 1 燃烧器 14. 2 吹灰器 14. 3 通风机和驱动机 14. 4 烟风道挡板和快开风门 14. 5 空气预热器 15 仪表和辅助管接头 15.1 烟气和空气用管接头 15. 2 工艺流体测温及测压用管接头 15.3 辅助管接头 15. 4 管壁热电偶 15. 5 管接头位置 16 车间制造和现场安装 17 检查、检验和试验
15 15 16 16 16 16
....
17
17 18 18 18 19 20
20 20 21 21 21
21
22
II Q/SY 06508.1—2016
前 言
Q/SY06508《炼油化工工程工业炉技术规范》是炼油化工工程设计系列标准之一。该标准分为以下9个部分:
第1部分：石油化工工业炉; 第2部分：一般炼油装置加热炉；第3部分：高温承压离心铸造合金炉管；一第4部分：高温承压用静态铸造合金管件；
第5部分：陶瓷纤维耐火、隔热材料；一第6部分：耐火砖、耐火隔热浇注料;
第7部分：铸造管支承件；第8部分：管式炉燃烧器；
一第9部分：管式炉盘管。 本部分为Q/SY 06508 的第1部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司、中国寰球工程公司、东北炼化工程公司、中国昆仑工
程公司。
本部分主要起草人：魏学军、李明、窦世山、董罡、郭慧波、李锦辉、李磊、刘克、勾士文、张书雨、孙福江、郑晓平、侯军。
II Q/SY 06508.1—2016
炼油化工工程工业炉技术规范第1部分：石油化工工业炉
1范围
Q/SY06508的本部分规定了石油化工工业炉（以下简称工业炉）、空气预热器、通风机和燃烧
器等的设计、材料选用、制造、检验、试验、运输准备和安装等方面的基本要求。
本部分适用于石油化工装置用管式炉，如乙烯裂解炉、蒸汽转化炉及其他化工管式炉等。 本部分不适用于一般炼油装置用管式加热炉、有机热载体加热炉、蒸汽锅炉及其他非管式工业炉
（包括硫磺炉、气化炉、焚烧炉、催化辅助燃烧室等）。
，规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4053.1固定式钢梯及平台安全要求　第1部分：钢直梯 GB 4053.2固定式钢梯及平台安全要求 第2部分：钢斜梯 GB 4053.3固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB/T 4213气动调节阀 GB 9948 ，石油裂化用无缝钢管 GB 50011 建筑抗震设计规范 GB 50017 钢结构设计规范 GB 50051 烟窗设计规范 HG/T 20541 化学工业炉结构设计规定 HG/T 20544 化学工业炉结构安装技术条件 HG/T 20589 化学工业炉受压元件强度计算规定 HG/T 20684 化学工业炉金属材料设计选用规定 HJ/T 75 5—2007 固定污染源烟气排放连续监测技术规范 NB/T 47008 人 承压设备用碳素钢和合金钢锻件 NB/T 47010 ，承压设备用不锈钢和耐热钢锻件 SH/T 3036一2012　一般炼油装置用火焰加热炉 SH/T 3065　石油化工管式炉急弯弯管技术标准 SH/T 3070　石油化工管式炉钢结构设计规范 SH 3086　石油化工管式炉钢结构工程及部件安装技术条件 SH/T 3115　石油化工管式炉轻质浇注料衬里工程技术条件 SH/T 3127 石油化工管式炉铬钼钢焊接回弯头技术规范 SH/T 3128 一 般炼油装置火焰加热炉陶瓷纤维衬里 SH/T 3166 石油化工管式炉烟风道结构设计规范 SH/T 3170 石油化工离心风机工程技术规范 SH/T 3423 石油化工管式炉用铸造高合金炉管及管件技术条件
1 Q/SY 06508.1—2016
SH/T 3506管式炉安装工程施工及验收规范 SH/T 3511 石油化工乙烯裂解炉和制氢转化炉施工技术规程 Q/SY06508.3　炼油化工工程工业炉技术规范　第3部分：高温承压离心铸造合金炉管 Q/SY06508.4　炼油化工工程工业炉技术规范　第4部分：高温承压用静态铸造合金管件 Q/SY 06508. 5 炼油化工工程工业炉技术规范第5部分：陶瓷纤维耐火、隔热材料 Q/SY 06508. 6 炼油化工工程工业炉技术规范第6部分：耐火砖、耐火隔热浇注料 Q/SY 06508. 7 炼油化工工程工业炉技术规范　第7部分：铸造管支承件 Q/SY06508.8　炼油化工工程工业炉技术规范　第8部分：管式炉燃烧器 Q/SY06508.9　炼油化工工程工业炉技术规范　第9部分：管式炉盘管 ISO 15649石油和天然气工业管线（Petroleum and natural gas industries—Piping) ANSI B16.9工厂制锻钢对焊配件（Factory-made wrought steel butt welding fittings) ASTM A53热浸镀锌黑钢焊接管及无缝管规格（Standard specification for pipe，steel，black
and hot - dipped, zinc- coated, welded and seamless)
ASTM A105管道设备用碳钢锻件的规格（Standard specification for carbon steel forgings for piping applications)
ASTM A106高温用无缝碳钢管的规格（Standard specification for seamless carbon steel pipe for high - temperature service)
ASTM A181通用锻制碳素钢管的规格（Standard specification for carbon steel forgings，for general - purpose piping)
ASTM A182高温用锻制或轧制合金钢和不锈钢管法兰、锻制管件、阀门及零件的规格 (Standard specification for forged or rolled alloy and stainless steel pipe flanges, forged fittings, and valves and parts for high - temperature service)
ASTM A192高压下用无缝碳素钢锅炉管的规格（Standard specification for seamless carbon steel boiler tubes for high - pressure service)
ASTM A209锅炉和过热器碳钼合金钢无缝管的规格（Standard specification for seamless carbon - molybdenum alloy - steel boiler and superheater tubes)
ASTM A210锅炉和过热器用无缝中碳钢管的规格（Standard specification for seamless medium - carbon steel boiler and superheater tubes)
ASTM A213锅炉、过热器和换热器用铁素体和奥氏体合金钢无缝管的规格（Standard specification for seamless ferritic and austenitic alloy - steel boiler, superheater and heat - exchanger tubes)
ASTM A217高温承压件用马氏体不锈钢和合金钢铸件的规格（Standard specification for steel castings, martensitic stainless and alloy, for pressure - containing parts, suitable for high - temperature service)
ASTM A234中高温用锻制碳素钢及合金钢管配件的规格（Standard specification for piping fittings of wrought carbon steel and alloy steel for moderate and high temperature service)
ASTM A312冷加工奥氏体不锈钢焊接管和无缝管规格（Standard specification for seamless and welded, and heavily cold worked austenitic stainless steel pipes)
ASTM A335高温用铁素体合金钢无缝管的规格（Standard specification for seamless ferritic alloy - steel pipe for high - temperature service)
ASTM A351承压零件用奥氏体铸件的规格（Standard specification for castings，austenitic, for pressure - containing parts)
ASTM A376高温中心站用奥氏体无缝钢管的规格（Standard specification for seamless
