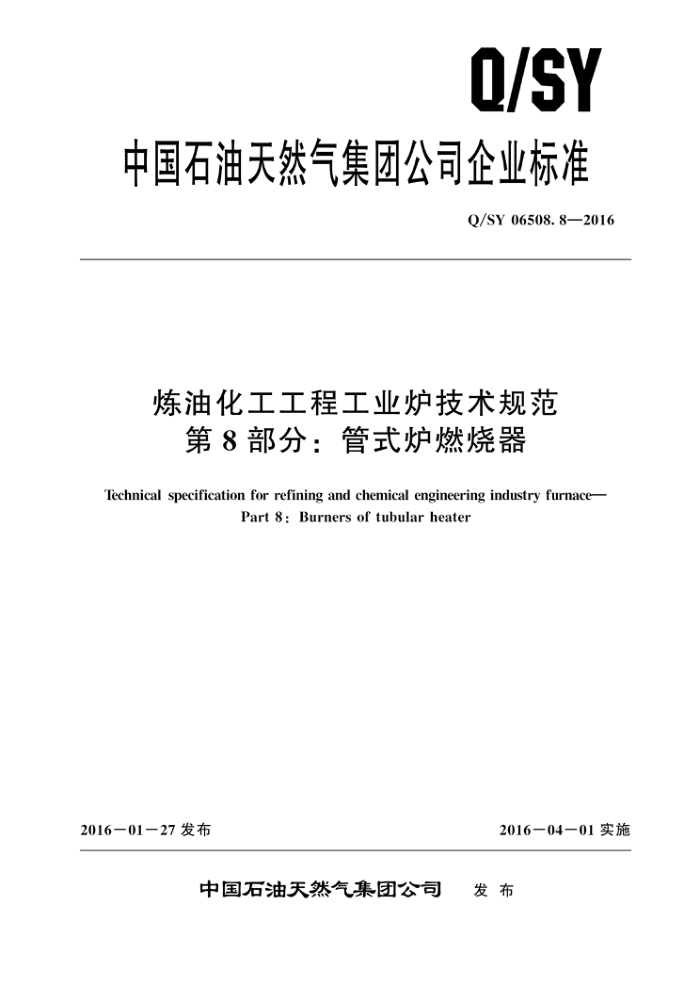

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06508. 8—2016
炼油化工工程工业炉技术规范
第8部分：管式炉燃烧器
Technical specification for refining and chemical engineering industry furnace-
Part 8 : Burners of tubular heater
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06508. 8—2016
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义 4环境保护 4. 1 一般规定 4. 2 噪声
1
4. 3 烟气排放 5燃烧用空气
5. 1 通风 5.2　过剩空气设计 5.3燃烧用空气调节 5.4　火焰稳定性燃烧气体燃料
6
...
6. 1 外混式燃烧 6. 2 预混式燃烧 7液体燃料燃烧 7. 1 雾化 7. 2 燃料性质 7. 3 调节比 7. 4 过剩空气 7. 5 燃烧器的放热量 7.6 油气联合燃烧器 8低 NO燃烧器 8. 1 般规定 8. 2 其他要求
0
0
长明灯和点火器 9.1 一般规定 9. 2 　长明灯 9.3 点火器 10 结构 10. 1 风箱 10. 2 调风器· 10.3 燃烧器砖
Y Q/SY 06508. 8—2016
10. 4 燃料喷嘴 10.5 看火孔和点火孔 10.6 结构材料· 11 操作及维护 12 燃料处理 13 制造及装配 14 试验、检验及验收 14.1 试验
X
9
10
10
10 11 11 11
14. 2 检验及验收
......................................................................
.······················
Ⅱ Q/SY 06508.8—2016
前 創言
Q/SY06508《炼油化工工程工业炉技术规范》是炼油化工工程设计系列标准之一。该标准分为以下9个部分:
第1部分：石油化工工业炉; 第2部分：一般炼油装置加热炉第3部分：高温承压离心铸造合金炉管；一第4部分：高温承压用静态铸造合金管件；
第5部分：陶瓷纤维耐火、隔热材料；一第6部分：耐火砖、耐火隔热浇注料;
第7部分：铸造管支承件；第8部分：管式炉燃烧器；
一第9部分：管式炉盘管。 本部分为Q/SY 06508 的第8部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油工程建设公司、中国寰球工程公司、东北炼化工程公司、中国昆仑工
程公司、洛阳瑞昌石油化工设备有限公司。
本部分主要起草人：李明、魏学军、全先亮、郭慧波、李锦辉、李磊、刘克、勾士文、张书雨、 孙福江、王伟。
II Q/SY 06508.8—2016
炼油化工工程工业炉技术规范
第8部分：管式炉燃烧器
1范围
Q/SY 06508的本部分规定了燃烧器的设计、选用、制造、检验、试验和验收等方面的基本要求。
本部分适用于石油化工装置中管式炉用燃油、燃气燃烧器。 本部分不适用于锅炉及非管式炉所用的燃烧器。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SH/T 3036　一般炼油装置用火焰加热炉 SH/T3113石油化工管式炉燃烧器工程技术条件 SH/T 3602石油化工管式炉用燃烧器试验检测规程 API RP 535 一般炼油装置火焰加热炉用燃烧器（Burners for fired heaters in general refinery
services)
3　术语和定义
SH/T 3036及 APIRP 535 界定的术语和定义适用于本文件。
4环境保护
4.1一般规定 4.1.1 燃烧器的设计、制造等应使噪声和污染物排放符合中国法律、法规和标准的要求， 4.1.2燃烧器的设计、制造等应符合项目规定和本部分的要求 4.1.3专利商有规定时应符合专利商的要求。 4.1.4　本部分未提及的内容应符合 API RP 535或 SH/T 3036 的规定。 4.2噪声 4.2.1燃烧器及其附件应配备吸声材料。 4.2.2单台燃烧器的噪声应不大于85dB（A）（距离1m处）。 4.3烟气排放 4.3.1氮氧化物（NOx）（通常表示为NO2） 4.3.1.1单台燃烧器的NO_排放浓度应不大于150mg/m3（标况），特别排放限值的地域，NO排
1
