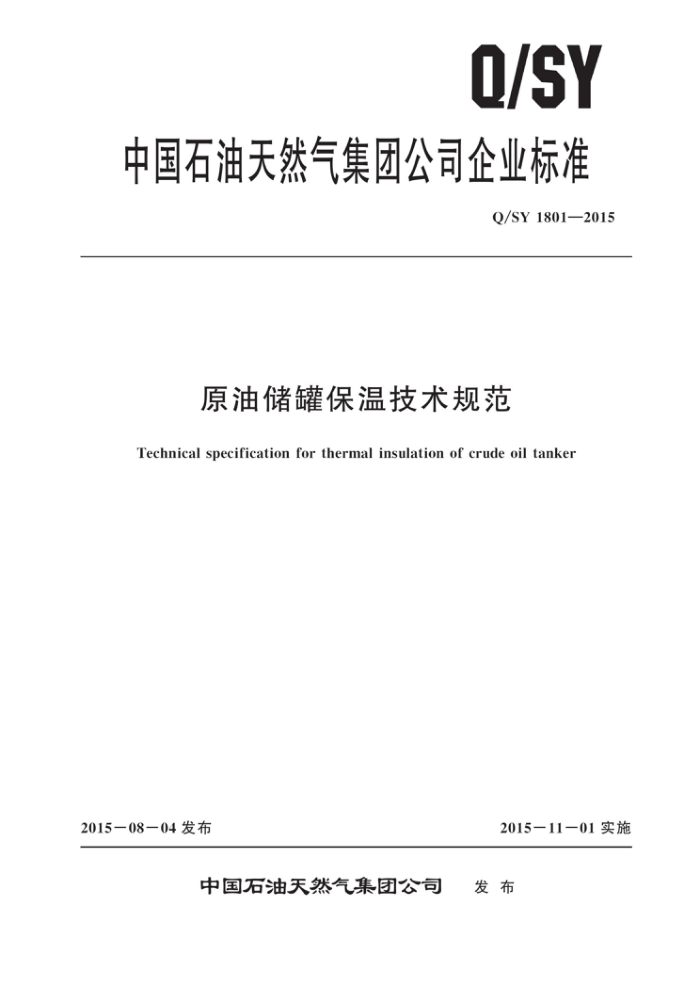

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1801—2015
原油储罐保温技术规范
Technical specification for thermal insulation of crude oil tanker
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1801—2015
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义 4 设计要求
1
材料 5. 1 保温材料 5. 2 保护层材料 5. 3 材料验收规则 6 施工 6. 1 固定结构安装 6. 2 保温层施工 6. 3 保护层施工施工质量检验 7.1 一般规定 7. 2 固定结构安装质量检验 7. 3 保温层质量检验 7. 4 保护层质量检验 7. 5 保温涂料施工质量检验 7. 6 保温施工质量检验规则健康、安全和环境保护
5
7
8
交工资料附录A（资料性附录) 网格型保温结构附录B(资料性附录) 储罐保温工程质量检查验收记录表格附录C (资料性附录) 条文说明·
9
10
1 Q/SY 1801—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 厂第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团工程技术研究院、中国石油集团工程设计有限责任公司华北分公司。
本标准主要起草人：张红磊、韩文礼、蒋林林、赵常英、黄桂柏、张彦军。
Ⅱ Q/SY1801-2015
原油储罐保温技术规范
1范围
本标准规定了立式原油储罐（以下简称储罐）保温设计、施工及验收的技术要求本标准适用于温度不超过100℃原油储罐的保温设计、施工及验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T3280不锈钢冷轧板和钢带 GB/T 3880. 1 一 一般工业用铝及铝合金板、带材第1部分：一般要求 GB/T 3880.2 一 般工业用铝及铝合金板、带材第2部分：力学性能 GB/T 3880.3 般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB/T 5210 色漆和清漆拉开法附着力试验 GB/T 5464 建筑材料不燃性试验方法 GB/T 5480 矿物棉及其制品试验方法 GB/T 6343 泡沫塑料及橡胶表观密度的测定 GB 7691 涂装作业安全规程 安全管理通则 GB 7692 涂装作业安全规程 涂漆前处理工艺安全及其通风净化 GB 8624—2012 建筑材料及制品燃烧性能分级 GB/T 8810 硬质泡沫塑料吸水率的测定 GB/T 8812. 2 硬质泡沫塑料弯曲性能的测定 第2部分：弯曲强度和表观弯曲弹性模量的
测定
GB/T 8813 硬质泡沫塑料 压缩性能的测定 GB/T 10294 绝热材料稳态热阻及有关特性的测定 防护热板法 GB/T 10295 绝热材料稳态热阻及有关特性的测定 热流计法 GB/T 10297 非金属固体材料导热系数的测定热线法 GB/T 11835- —2007 绝热用岩棉、矿渣棉及其制品 GB/T 12755 建筑用压型钢板 GB/T 13350 绝热用玻璃棉及其制品 GB/T 13452.2 色漆和清漆漆膜厚度的测定 GB/T 15048 硬质泡沫塑料压缩蠕变试验方法 GB/T 17146—1997 建筑材料水蒸气透过性能试验方法 GB/T 17911—2006 耐火陶瓷纤维制品试验方法 GB/T20974 绝热用硬质酚醛泡沫制品（PF) GB 50264 工业设备及管道绝热工程设计规范 GB/T 50645 石油化工绝热工程施工质量验收规范
1 Q/SY 1801—2015
GBZ1工业企业设计卫生标准 GBZ2.1工作场所有害因素职业接触限值第1部分：化学有害因素 GBZ2.2工作场所有害因素职业接触限值第2部分：物理因素 JC/T990一2006复合硅酸盐绝热制品 JC/T1040建筑外表面用热反射隔热涂料 SY/T0320 钢质储罐外防腐层技术标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
保温层 thermal insulation layer 对维护介质温度稳定起主要作用的保温材料及其制品。
3. 2
保护层cladding 为防止保温层受外界损坏所设置的金属外保护结构。
3.3
支承件 Fsupportingelements 支撑保温层及保护层用的构件。 注：包括托架、支撑环、支撑板等。
3. 4
固定件fastener 固定保温层及保护层用的构件。 注：包括螺栓、螺母、销钉、钩钉、自锁筋板、箍环箍带、活动环、固定环等。
4设计要求
4.1储罐的保温设计应符合下列要求：
a） 应对储罐罐壁进行保温，罐壁保温层厚度应按原油储存温度计算。 b） 原油温度高于80℃时，可对储罐罐顶进行保温，罐顶保温厚度应按液面以上气体空间的平
均温度计算。 c)1 储罐的保温设计应根据工艺、外表面散热损失和经济性各方面的要求进行保温计算，确定保
温结构，保温计算应符合GB50264的规定
4.2保温材料应选择不燃或阻燃型材料，有机保温材料的燃烧性能应不低于GB8624一2012中规定的B级。 4.3罐顶保温宜采用保温涂料。采用保温涂料时，可采用防腐底漆保温涂料结构，也可采用防腐底漆保温涂料面漆结构。 4.4保护层应选用压型薄板，材质可采用彩色薄钢板、镀锌薄钢板、铝合金薄板、不锈钢薄板等，彩色薄钢板和镀锌薄钢板厚度为0.5mm～0.7mm，铝合金薄板厚度为0.6mm～1.0mm，不锈钢薄板厚度为0.4mm~0.6mm。 4.5用于保温结构的固定件和支承件的材质和品种应与储罐罐体材质相匹配；支承件的位置应避开法兰、配件和阀门，不影响这些附件的拆卸。支承件环面应水平设置。 4.6储罐保温层和保护层的固定结构宜采用网格型的保温固定结构，在满足要求的前提下，也可采 2 Q/SY 18012015
用其他结构，网格型保温结构参见附录A 4.7储罐的防水檐可采用伞状结构或角钢结构，伞状结构如图1所示，角钢结构如图2所示。对于风速较大的地区宜采用角钢结构
3
1一储罐罐壁；2—防水檐；3—保温层；4—保护层
图1伞状结构防水檐结构示意图
2
YYY
1一储罐罐壁；2一角钢；3一保温层；4一保护层
图2角钢结构防水檐示意图
4. 8 抗风圈部位的防水结构如图3所示，抗风圈上宜满焊一圈扁钢固定保护层。
1一储罐罐壁；2一扁钢；3一自攻螺丝；4一抗风圈；5一保护层
图3抗风圈部位的防水结构示意图
保温层下边缘距罐底板距离不应大于150mm。
4.9
3
