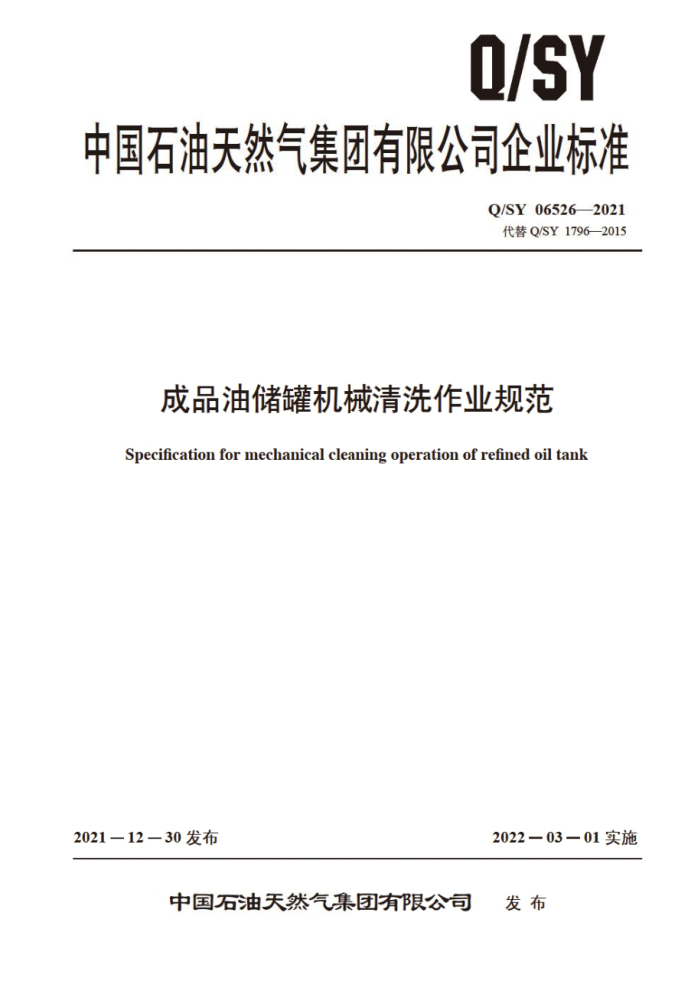

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY065262021 代替Q/SY17962015
成品油储罐机械清洗作业规范
Specification for mechanical cleaning operation of refined oil tank
2021—12—30发布
2022—03—01实施
中国石油天然气集团有限公司 发布 Q/SY 06526—2021
目 次
前言 1范围 2规范性引用文件 3术语和定义
I
主要危险因素和控制措施 4.1主要危险因素 4.2火灾和爆炸主要控制措 4.3缺氧主要控制措施 4.4有毒物质主要控制措放 4.5其他危害主要控制措施 5基本要求 5.1 机械清洗单位 5.2 机械清洗装置 5.3现场管理人员和作业人员 5.4施工条件 5.5个体防护与机具 5.6 施工机具机械清洗
L
.·-·...
6
6.1 前期准备工作 6.2 安全教育 6.3 设备运输和装卸 6.4 机械设备安装 6.5 电气设备安装 . 6.6 设备调试及安全检查 6.7 易燃液体移库作业和清洗准备 6.8 清洗作业 6.9 清洗污水移送作业 6.10 罐内通风换气 6.11 进人受限空间作业 6.12 设备及临时管线拆除、现场恢复储罐清洗验收及进料安全措施 7.1 储罐清洗验收 7.2进料安全措施
..
10
10
-10
真
10 10 Q/SY 065262021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替Q/SY17962015《成品油储罐机械清洗规范》，与Q/SY1796—2015相比，除编辑性修改外，主要技术变化如下：
a）更改了使用范围（见第1章，Q/SY1796—2015的第1章）： b）增加了部分规范性引用文件（见第2章） e）增加了部分术语与定义（见3.2、3.3）， d）更改了火灾和爆炸主要控制措施（见4.2，Q/SY1796一2015的4.2）： e）更改了“施工条件”的相关要求（见5.4，Q/SY17962015的5.4）： f）更改了“个体防护与机具”的相关要求（见5.5，Q/SY1796 2015的5.5）： g）更改了“设备运输和装卸”的相关内容（见6.3，Q/SY1796—2015的6.3）： h）更改了“机械设备安装”的相关内容（见6.4，Q/SY1796—2015的6.4）： i）更改了“电气设备安装”的相关内容 （见6.5， Q/SY1796-2015 的6.5） i）更改了“设备调试及安全检查 的相关内容（见6.6.Q/SY1796 2015的6.6）； k）更改了“清洗作业”的相关内容（见6.8，Q/SY1796—2015的6.9）： 1）增加了“罐内通风换气”的相关内容（见6.10）： m）更改了“进人受限空间作业"的相关内容（见6.11，Q/SY17962015的6.11）： n）更改了现场恢复的相关内容（见6.12，Q/SY1796—2015的6.12）： o）更改了工程验收的相关内容（见第7章。Q/SY1796一2015的第7章）本文件由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化技术委员会提
出并归口。
本文件起草单位：中国寰球工程公司，福建销售本文件主要起草人：祝广富，刘俊德，王大力，刘延斌。
形怀宇、吕艳坤、王英刚、雷
磊、张扬、杨勇、都伟浩、韩世军、金燕南、韩轩伟、于春浩、王维娜、 才伟、马东奎、王文华、曹瑛、黄胜、杜小川。
本文件及其所代替文件的历次版本发布情况为
2015年首次发布为Q/SY1796—2015：本次为第一次修订。
III AS/0 Q/SY 065262021
成品油储罐机械清洗作业规范
1范围
本文件规定了石油化工企业中成品油储罐的机械清洗作业要求，包含立式储罐及埋地油罐机械清洗的基本条件、操作要求、安全防范控制措施和机械清洗验收管理
本文件适用于成品油储罐在常温常压条件下的机械清洗作业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3805特低电压 (ELV) 限值 GB3836.14 爆炸性环境第14部分：场所分类 爆炸性气体环境 GB6950 轻质油品安全静止电导率 GB13348 液体石油产品静电安全规程 AQ3025一2008化学品生产单位高处作业安全规范 AQ3028化学品生产单位受限空间作业安全规范 JGJ46施工现场临时用电安全技术规范 SH/T3097 石油化工静电接地设计规范 SH 3501 石油化工有毒、可燃介质钢制管道施工及验收规范 SY/T6340 防静电推荐操作法 SY/T 6524 石油天然气作业场所劳动防护用品配备规范 Q/SY 08240—2018 作业许可管理规范 Q/SY08243—2018 8管线打开安全管理规范 Q/SY08248—2018 8移动式起重机吊装作业安全管理规范
3术语和定义
下列术语和定义适用于本文件。
3.1
成品油储罐 refined oil tank 用来储存汽油、煤油、柴油。航煤及其他符合国家产品质量标准、具有相同用途的乙醇汽油和生
物柴油等替代燃料的储罐。 3.2
加油站 fuel filling station 具有储油设施，使用加油机为机动车加注汽油，柴油等车用燃油并可提供其他便利性服务的
1 Q/SY065262021
场所。
[来源GB501562012，2.1.2]
3.3
加油作业区 Krefueling operation area 加油站内布置油品卸车设施、储油设施、加油机、可燃液体罐车卸车停车位等设备的区域。该区
域的边界线为设备爆炸危险区域边界线加3m，对柴油设备为设备外缘加3m。
【来源GB501562012，2.1.6，有修改】
3.4
埋地油罐buried oil tank 罐顶低于周围4m范围内的地面，并采用直接覆土或罐池充沙方式埋设在地下的卧式油品储罐。 [来源GB501562012，2.1.13]
3.5
阻隔防爆材料separated explosion-proof material 用特殊合金制成的网状或其他形状的材料，这种材料填充在易燃液体和易燃气体储罐内能阻隔火
焰传播，从而防止爆炸发生。
【来源：AQ3002—2021， 42.有修改阻隔防爆装置 separateand explosion-proof device 由阻隔防爆材料和支撑构件等组装成的装置，这种装置安装在易燃液体和易燃气体储罐内，能预
3.6
防罐体内因明火、静电、焊接 枪击和碰撞等意外事故引发爆炸。
[来源：AQ3002—2021，33， 有修改
3.7
阻隔防爆储油罐 separate explosion-proof storage tanks 在内部安装了阻隔防爆装置的轻质燃油储罐。 【来源：AQ3002—2021，3.2，有修改
3.8
物理清洗physical cleaning 应用物理溶解和机械清除的方法，在不改变盛装介质化学性 质的础上，从材料表面除去污垢的
清洗方法。 3.9
情性气体inertgas 不与氧气。可燃气体。可燃蒸气和可燃粉生
3.10
情化inerting 通过向被保护系统充人情性气体，使系统内混合物不能形成爆炸性环境，或增加混合物点燃难度
的防爆技术。本文件中的情性气体指的是氮气或二氧化碳。
［来源：GB/T37241—2018，3.1，有修改】
3.11
完全情化absoluteinerting 情化技术的一种，由于被保护系统内情性气体的比例浓度足够高，无论可燃物与含氧混合气体的
比例如何变化都不会形成爆炸性环境。
【来源：GB/T37241—20183.3]
2
