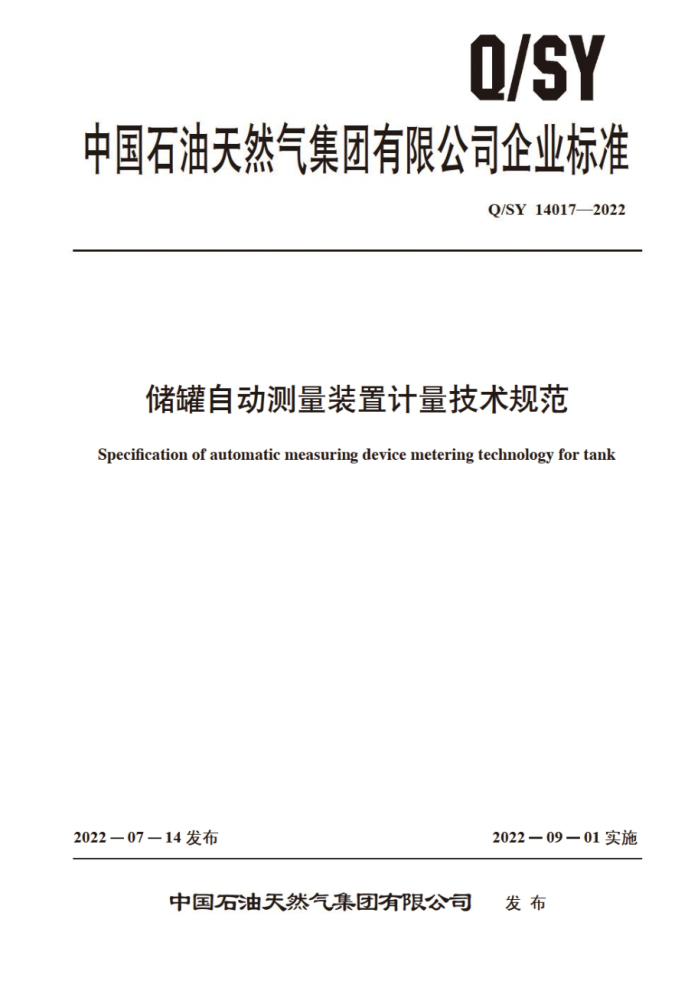

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 140172022
诸罐自动测量装置计量技术规范
Specification of automatic measuring device metering technology for tank
2022一07一14发布
2022一09一01实施
中国石油天然气集团有限公司 发布 Q/SY14017—2022
目 次
前言引言：
工
I
范围规范性引用文件 3 术语和定义 4 装置组成及技术要求 4.1装置组成 4.2技术要求 5测量参数及油量计算 5.1测量参数计算 5.2油量计算 6校准 6.1校准条件 6.2校准方法 6.3 校准结果表达日常管理 7.1投用前确认 7.2 检查与维护附录A（资料性） 储罐自动测量装置校准报告模板附录B（资料性） 储罐自动测量装置校准记录表模板参考文献
1
N
10
工
11
11
12
14
...........
19 Q/SY 14017—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国石油天然气集团有限公司标准化委员会计量专业标准化技术委员会提出并归口。 本文件起草单位：中国石油东北销售分公司，中国石油西北销售分公司、中国石油抚顺石化分
公司。
本文件主要起草人：魏超、康必勇、杨雪峰、张一凡、齐冀、谢明田、马松浩、刘立超、王拥民，刘闯王仁亮，王伟昌鹏刘宇过
S
II Q/SY14017—2022
引言
油品计量交接活动是企业经营运行的重要技术基础，良好、成熟的计量交接活动关乎企业形象，以及自身和消费者的切实利益，随着“十四五”时期我国经济和基础建设的高速发展，中国石油天然气集团有限公司对油品计量自动化、信息化管理水平提升和强化油品库存管理，避免和预防油品自动化计量交接争议提出了更高的要求。建立中国石油天然气集团有限公司统一的储罐自动测量装置计量技术规范为计量仪器应用于自动化计量交接提供应用细则，规范操作使用，对提升油库周转效率、承担好中国石油天然气集团有限公司油品及时稳定供应的社会责任，避免人为计量干预、减少油品计量争议和维护上下游企业经济利益具有重要的指导意义和社会效益。
S
III AS/D Q/SY 14017—2022
储罐自动测量装置计量技术规范
1范围
本文件规定了立式成品油储罐自动测量装置的组成、技术要求、测量参数，油量计算、校准及日常管理等内容。
本文件适用于中国石油天然气集团有限公司所属油库立式成品油储罐
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1884 原油和液体石油产品密度实验室测定法（密度计法） GB/T 1885 石油计量表 GB/T4756 石油液体手工取样法 GB/T 8927 石油和液体石油产品温度测量 手工法 GB/T19779石油和液体石油产品油量计算 静态计量 GB/T21451.1石油和液体石油产品储罐中液位和温度自动测量法第1部分：常压罐中的液
位测量
GB/T21451.4 石油和液体石油产品储罐中液位和温度自动测量法 第4部分：常压罐中的温度测量
JJF1440 混合式油罐测量系统校准规范 JJF1866 浸没振动式电子液体密度仪校准规范 JJG370 在线振动管液体密度计
3术语和定义
下列术语和定义适用于本文件
3.1
储罐自动测量设备 tank automatic measuring device 以液位计、密度计温度计等为核心，对储罐内介质液位、温度、密度、水高等计量参数进行实
时精准测量，通过配套储罐自动计量管理软件，完成油品标准体积，标准密度，质量等数据的自动计量换算的装置 3.2
储罐自动计量管理软件automatic meteringmanagement software 储罐自动测量装置的智能应用终端及信息中心。可以实现对储罐自动测量装置的远程操作、数据
管理，数据查询，状态查看，计量报表查询输出等功能。
1 Q/SY14017—2022
4装置组成及技术要求 4.1装置组成 4.1.1储罐自动计量设备 4.1.1.1设备资质
在线应用的储罐自动测量装置应具备以下资质 a）储罐自动测量装置具有生产厂家出具的液位、温度、密度和水位计量精度检测证书，相关设
备组件均应符合作业现场环保和安全防慢等级要求： b）储罐自动测量装置的温度，密度测量传感器应分别具有满足国家法定要求的校准证书并在有
效期内。
4.1.1.2功能要求
储罐自动测量设备的液位测量传感器测量油品液位值，密度测量传感器测量各液层油品密度值和油品温度值，水位测量传感器测量罐底游离水位高度。罐底处理器实现罐下测量数据处理和显示，各设备应满足以下要求：
a）液位测量可实现实时液位跟随： b）密度测量可在任意指定位置进行固定点密度。 温度的实时测量， 可监测油品密度异常变化
油品密度分层等现象，并准确显示储罐内油品密度分布情况： c水位测量可准确测量罐底游离水液位高度，可准确显示储罐内游离水分层情况。
4.1.2储罐自动计量管理软件 4.1.2.1权限管理
储罐自动计量管理软件应具备三级管理权限，即公司级系统管理员，库站级管理员和岗位级操作人员，测量数据信息可溯源，不能人为改动和删除。 4.1.2.2集成共享
储罐自动计量管理软件可实现与油库自动付油系统，付油工艺控制系统ERP系统，实验室 LIMS系统相互兼容，数据共享。 4.1.2.3软件功能
储罐自动计量管理软件宜具备基础计量数据分析功能，可生成油库库存计量报表、储罐油品动转记录表、定制化数据报表等，为油库日常油品库存管理、计量交接、库存盘点、液位安全监控、运行数据分析提供数据支持。
a）参数调试：储罐自动计量管理软件应具备系统调试功能，实现设备组件参数设置、数据修正、
测量基准值设置。容积表导人等系统调试需求： b）储罐液层状态监控：储罐自动计量管理软件可控制储罐自动测量设备连续多点测量储罐内各
液层油品温度，密度的能力，可监测罐内油品密度，温度分层的异常状态： c）储罐油品静态监控：储罐自动计量管理软件可控制储罐自动测量设备对非动转罐的静态液位
监测，对规定期限内异常损耗进行报箐提示，应具有油品高低液位、水位、密度、温度等参数异常数据监控和报警提示功能：
