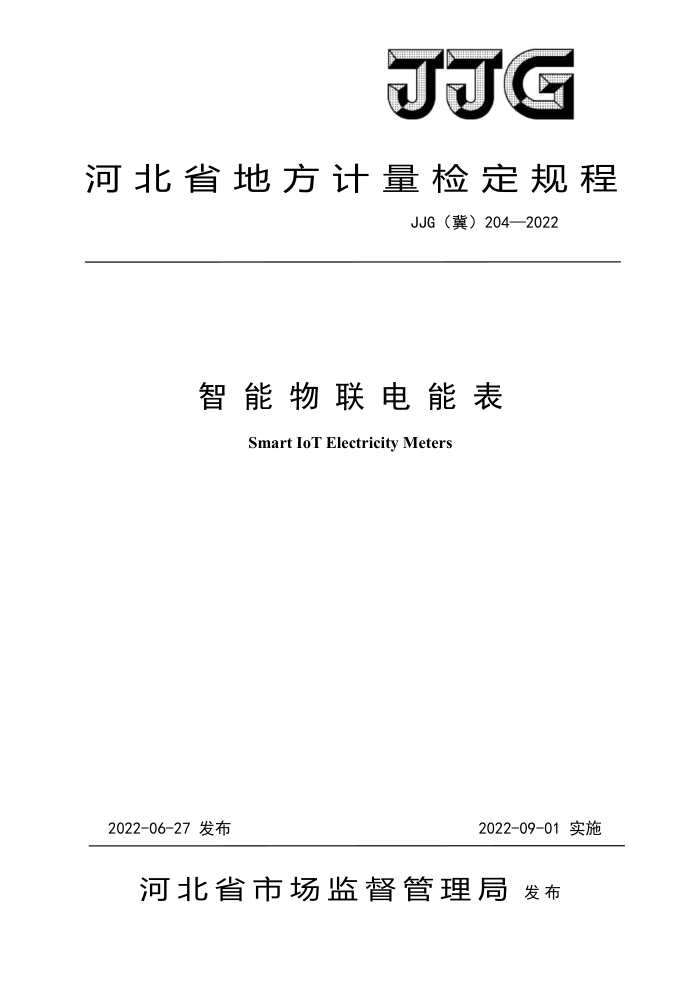

河北省地方计量检定规程
JJG（冀）204—2022
智能物联电能表
Smart IoT Electricity Meters
2022-06-27发布
2022-09-01实施
河北省市场监督管理局 发布 智能物联电能表检定规程 VerficationRegulation of Smart oT Electricity Meters
JJG（冀）204—2022
归口单位：河北省市场监督管理局
主要起草单位：国网河北省电力有限公司营销服务中心
参加起草单位：河北省计量监督检测研究院
本规程委托起草单位负责解释 JG（冀）204—2022
本规程主要起草人：
申洪涛（国网河北省电力有限公司营销服务中心
史轮（国网河北省电力有限公司营销服务中心）
迟俊胜（河北省计量监督检测研究院）
参加起草人：石振刚（国网河北省电力有限公司营销服务中心）张林浩（国网河北省电力有限公司营销服务中心）
吴一敌（国网河北省电力有限公司）
陶鹏（国网河北省电力有限公司营销服务中心）高新艳（河北省计量监督检测研究院） JG（冀）204—2022
目 录
引言. 1范围. 2引用文件， 3术语和计量单位， 4概述. 5计量性能要求. 5.1固有误差. 5.2潜动... 5.3起动.. 5.4仪表常数. 5.5计时准确度. 6通用技术要求. 6.1标识. 6.2交流电压试验. 7计量器具控制. 7.1首次检定、后续检定 7.2检定条件. 7.3检定项目. 7.4检定方法. 7.5检定结果的处理. 7.6检定周期. 附录A检定接线图. 附录B检定原始记录格式附录C检定证书/检定结果通知书内页格式（第2页）附录D检定证书/检定结果通知书检定结果格式（第3页）
1
.2
/
.3
...3
3
Y
..4
.4
4
4
..12 .13 .14 ..16 .19 .20 JG（冀）204—2022
引言
本规程是依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JF1059.1一2012《测量不确定度评定与表示》的规定而制定的
本规程以GB/T17215.211一2021《电测量设备（交流）通用要求、试验和试验条件第 11部分：测量设备》、GB/T17215.321一2021《电测量设备（交流）特殊要求第21部分：静止式有功电能表（A级、B级、C级、D级和E级）》、GB/T17215.323一2008《交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级）》为基础制定。
本规程为首次发布。
II JG（冀）204—2022
智能物联电能表检定规程
1范围
本规程适用于标称频率为50Hz或60Hz的智能物联电能表（以下简称电能表）的首次检定和后续检定。 2引用文件
下列文件对于本规程的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本规程。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JJG597交流电能表检定装置 GB/T17215.211一2021电测量设备（交流）通用要求、试验和试验条件第
11部分：测量设备
GB/T17215.321一2021电测量设备（交流）特殊要求第21部分：静止式有功电能表（A级、B级、C级、D级和E级）
GB/T17215.323一2008交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级） 3术语和计量单位 3.1起动电流startingcurrent（Ist）
在功率因数（或sin@）为1时，规定的电能表应起动并连续记录电能的最小电流值，多相电能表应带平衡负载。
注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。 [来源：GB/T17215.211—2021，3.5.1]
3.2最小电流minimumcurrent（Imin）
规定的符合电能表准确度等级要求的电流最小值。 注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。 ［来源：GB/T17215.211—2021，3.5.2]
3.3转折电流transitionalcurrent（It）
规定的电流值，在大于等于该值时，与电能表准确度等级对应的最大允许误差在最小极限内。
注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。 ［来源：GB/T17215.211—2021，3.5.3]
3.4基本电流basic current（Ib）
确定直接接入电能表有关特性的电流值，Ib=10Itr。 额定电流maximumcurrent（In）
3.5
确定经互感器接入电能表有关特性的电流值，In=20Itr。 3.6最大电流maximumcurrent（Imax）
规定的电能表持续承载并保持安全且满足准确度要求的电流最大值。 注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。 [来源：GB/T17215.211—2021，3.5.4]
3.7标称电压nominalvoltage（Unom）
1 JG（冀）204—2022
确定电能表相关性能所依据的电压值。 [来源：GB/T17215.211—2021，3.5.5]
3.8固有误差intrinsicerror
在参比条件下测定的电能表误差。 [来源：GB/T17215.211—2021，3.5.12]
3.9计量模组metrologymodule
由信号处理单元、计量单元和存储单元组成，能够实现电能计量功能，并与管理模组进行数据交互的模组。 3.10管理模组managementmodule
由数据处理单元、显示单元、安全单元、存储单元、控制单元组成，能够实现显示、对外通信、事件记录、数据冻结、负荷控制等功能的模组，是连接计量模组与扩展模组的中间件。 3.11扩展模组extensionmodule
用于电能表业务扩展的模组，包括通信、计算、监测、控制等功能的扩展。 4概述
智能物联电能表是指由计量模组、管理模组、功能扩展模组构成，具备电能计量、数据处理、实时监测、自动控制、环境感知、信息交互和通信路由等功能的交流电能表。智能物联电能表的原理结构框图如图1所示，
计量模组电池时钟
管理模组个按键今 ESAM 今 蓝牙
ESAM
存储器
存储器今 液晶
脉冲信号
功能扩展模组
图1智能物联电能表的原理结构框图
5计量性能要求 5.1固有误差
电能表的固有误差用相对误差表示。在7.2.1规定的参比条件下，有功和无功电能表的误差限应满足表1和表2的规定。
如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测量。
表1单相电能表与平衡负载时三相电能表的误差限
有功电能表准确度等级 B
类别 直接接入 经互感器接入
功率因数"
A
C 误差限/%
D
负载电流
2 JG (冀) 2042022
Ii≤≤Imax Imin≤/ 1 1 ±2.5 ±1.5 ±1.0 ±0.4 ±0.2
±2.0 ±1.0 ±0.5 ±0.2 ±0.1
有功电能表
±2.5. ±1.5. ±1.0 ±0.4* ±0.2* Imin/I Imin/I Imin/I Imin/I Imin/I
1
0.5L ±2.0 ±1.0 ±0.6 ±0.3 ±0.15 0.8C ±2.0 ±1.0 ±0.6 ±0.3 ±0.15 0.5
Iu≤Imax Is≤/≤21r 2ls≤I≤Imax Imin≤I 一一
一一
一
0.5 0.5L ±2.5 ±1.5 ±1.0 ±0.5 ±0.25 0.8C ±2.5 ±1.5 ±1.0 ±0.5 ±0.25 0.25 0.25L 一 ±3.5 ±1.0 ±0.5 ±0.25 0.5C
cos
当用户特殊要求时
±2.5 ±1.0 ±0.5 ±0.25
Ir≤ 0.25C 功率因数
±0.25
无功电能表准确度等级 2
直接接入 经互感器接入
负载电流1
3 ±4.0 ±3.0 ±4.0 ±3.0 ±4.0
无功 0.05/≤/<0.1/b 0.02/≤<0.05/ 电 0.1/≤/≤Imax 0.05I,≤/≤/max
±2.5 ±2.0 ±2.5 ±2.0 ±2.5
1
能 0.16≤/<0.2/b 0.05≤/<0.1/n sin g 0.5 1 表 0.2/b≤/≤/max 0.1/≤/<≤Imax (L或C) 0.5 注:
0.25
0.2/≤≤Imax 0.1/≤/<≤Imax
①角β是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载。
表2不平衡负载时三相电能表的误差限
类别 直接接入
每组元件功率因数 B cose (sin )
有功电能表准确度等级
经互感器接入
c
D
E
负载电流1
误差限/% ±1.0
±1.5 ±1.0 ±0.5 ±0.2 ±0.1 ±1.5 ±1.0 ±0.5 ±0.25 ±1.5
±0.2
Imin≤/ ±0.4
1 0.5L 0.8C 0.5C 0.5L 0.8C 0.5C 1
有功电能表
±1.0 一 ±0.6 ±0.6
±0.5 ±0.25 一
Imin≤I 一
±1.0 ±1.0
±0.15
±0.3 ±0.3 ±0.15
I≤KImax
不平衡负载与平衡负载时的误差之差不超过/% ±1.5
10 Ir
±0.2
±1.0 无功电能表准确度等级 2
±0.4
直接接入 经互感器接入
无功
功率因数
负载电流
3
