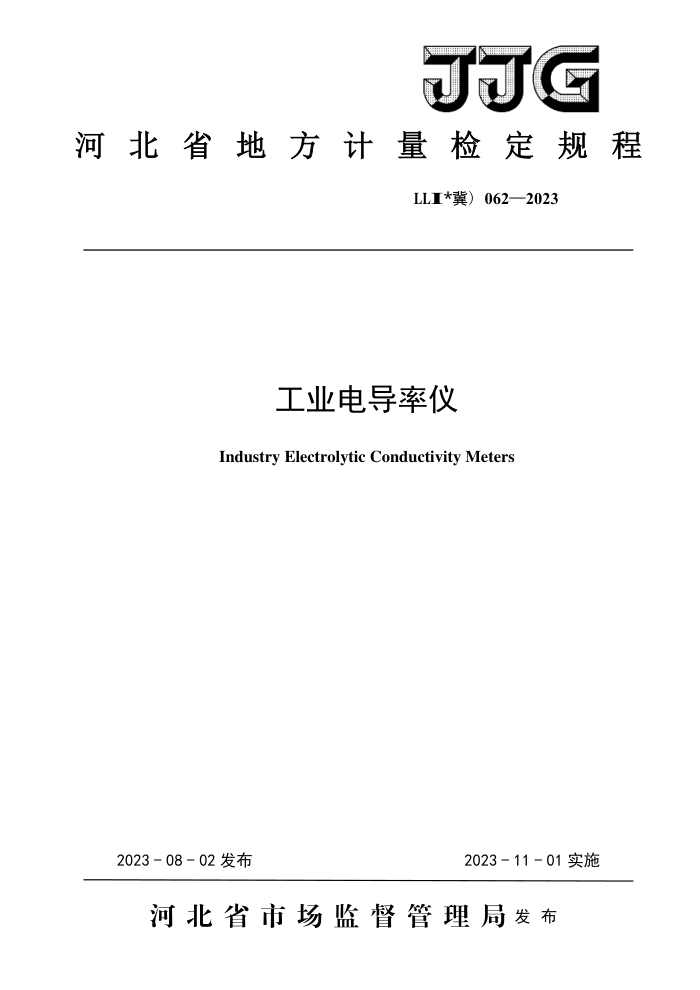

JJG
河北省地方计量检定规程
LLI*冀）062—2023
工业电导率仪
Industry Electrolytic Conductivity Meters
2023-11-01实施
2023-08-02发布
河北省市场监督管理局发布 JJG（冀）062-2023
工业电导率仪检定规程
JJG（冀）062—2023 代替JJG（冀）062—2004
Verification Regulation of
Industry Electrolytic Conductivity Meters
归口单位： 河北省市场监督管理局
主要起草单位： 河北省计量监督检测研究院
参加起草单位： 河北省计量检测技术中心
河北科瑞达仪器科技股份有限公司
本规范委托主要起草单位负责解释 JJG（冀）062-2023
本规范主要起草人：
张锐 （河北省计量监督检测研究院）杨雪 (河北省计量检测技术中心) 任为（河北省计量监督检测研究院）
参加起草人：
王召林（河北省计量监督检测研究院）王婧（河北省计量监督检测研究院）王晓冰（河北省计量监督检测研究院）
郝立辉（河北科瑞达仪器科技股份有限公司）
郝拴菊（河北科瑞达仪器科技股份有限公司） JJG（冀）062-2023
目
录
引言
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (6) (6) (7) (8) (11)
范围 2 引用文件， 3 概述 4计量性能要求， 5 通用技术要求， 5.1外观及通电检查 5.2 电极检查.. 6 计量器具控制， 6.1 检定条件 6.2 检定用设备 6.3 检定项目. 6.4 检定方法 6.5 检定结果处理· 6.6 检定周期附录A 电导率标准溶液浓度及其电导率值附录B 检定原始记录示例附录 C 检定证书/检定结果通知书内页信息及格式
1
- JJG（冀）062-2023
引言
本规程依据JJF1001-2011《通用计量术语及定义》、JJF1002-2010《国家计量检定规程编写规则》和JF1059.1-2012《测量不确定度评定与表示》的规定进行修订。
在本规程的修订过程中，参考了JJG376-2007《电导率仪》、GB/T11007-2008《电导率仪试验方法》、GB/T26800-2011《电导电极》、JB/T6855-2017《工业电导率仪》和DL/T677- 2018《发电厂在线化学仪表检验规程》中的部分内容。
与JJG（冀）062-2004相比，除编辑性修改及章节顺序调整外，主要技术变化如下：
增加了“引用文件”部分（见2章）；在“概述”中增加了“仪器的组成”（见3章）；根据最新版本引用文件，文中的电导、电导率、电导池常数分别采用G、K、Kce
表示；
“电极常数误差”修改为“电导池常数示值误差”、“温度补偿误差”修改为“温
度系数示值误差”，并更改了相应的检定方法及计算公式（见6.4.2.3、6.4.2.4）；
一一修改了“示值稳定性”、“仪器引用误差”的检定方法（见6.4.2.5、6.4.3.1）；
增加了“温度测量示值误差”检定项目及检定方法（见6.3、6.4.3.3）。 本规程历次版本发布情况为：
JJG（冀）062-2004
II JJG（冀）062-2023
工业电导率仪
1范围
本规程适用于工业电导率仪的首次检定、后续检定和使用中检查。
2 引用文件
本规范引用了下列文件： JJG376-2007电导率仪 GB/T11007-2008电导率仪试验方法 GB/T26800-2011电导电极 JB/T6855-2017工业电导率仪 DLT677-2018发电厂在线化学仪表检验规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
工业电导率仪（以下简称仪器）可连续实时监测生产过程中水质的电导率，广泛应用于制药、化工、食品、环保、核能、电厂等行业。仪器主要由电子单元和传感器单元两部分组成。电子单元可实现电导池常数调节和温度补偿等功能。传感器单元主要实现电信号的传输，并测量溶液温度。
4计量性能要求
仪器的检定项目和计量性能应符合表1的规定。仪器按照电子单元引用误差的检定结果分为0.5级、1.0级、1.5级、2.0级、2.5级5个级别。
5通用技术要求
5.1外观及通电检查
仪器的铭牌应清晰完整，标明其名称、规格型号、出厂编号、制造厂名、出厂日期。 仪器外表应光洁平整，紧固件无松动。通电后，各功能键、显示部分工作正常。 5.2电极检查
电极表面应无变形或腐蚀，铂黑电极的镀层应色泽均匀、不得疏松脱落。电导池常数的标志应清晰、牢固。
1 JJG（冀）062-2023
表1计量性能要求
仪器级别
计量性能电子单元引用误差（%FS）电子单元重复性（%FS）电导池常数示值误差（cm-1）温度系数示值误差（%℃C-1）示值稳定性（%FS/1.5h）
0.5级 1.0级 1.5级 2.0级 2.5级 ±0.5
±1.0
±1.5
±2.0 ≤0.7
±2.5 ≤0.8
电子单元检定整机检定
≤0.2 ≤0.3 ≤0.5 ±0.005 ±0.010 ±0.010 ±0.010 ±0.020 ±0.08 ±0.15 ±0.15 ±0.15 ±0.30 ±0.25
±0.5 ±1.5
±0.75 ±2.0 ≤1.0 ±0.8 ±1.0
±1.0 ±2.5 ≤1.2
±1.25 ±3.0 ≤1.5 ±1.2
±0.8 ≤0.4 ≤0.7 ±0.4
仪器引用误差（%FS）仪器示值重复性（%FS）温度测量示值误差（℃）
±0.6
计量器具控制计量器具控制包括：首次检定、后续检定和使用中检查。
6
6.1检定条件 6.1.1环境温度：（0~40）°C； 6.1.2相对湿度：≤85%； 6.1.3供电电源：电压（220±22）V，频率（50±1）Hz，或满足仪器说明书要求。 6.2检定用设备 6.2.1溶液电导模拟装置：交流电阻值的不确定度应优于被检仪器电子单元引用误差的1/3。 准确度等级满足0.05级的溶液电导模拟装置可满足各级别工业电导率仪电子单元的检定要求。 6.2.2 温度补偿模拟电阻：模拟温度传感器与电子单元连接，用于调节电子单元温度显示值。 6.2.3 电导率溶液标准物质：相对不确定度不大于0.3%（k=2)。或使用氯化钾电导率固体标准物质按附录A的规定配制。 6.2.4恒温装置：测量范围(0~50)°C，均匀性不大于0.2℃，波动度不超过±0.1°C。 6.2.5 精密温度计：测量范围(0~50）°C，最大允许误差不超过±0.1℃C。 6.2.6 精密电导率仪（带温度补偿功能）：测量不确定度应优于被检仪器引用误差的1/3， 6.3检定项目
仪器的首次检定、后续检定和使用中检查的检定项目见表2。
表2检定项目一览表
检定类别后续检定
序号 1 2 2
检定项目
首次检定
使用中检查
电子单元引用误差（%FS）电子单元重复性（%FS）
+ +
+ +
+ +
