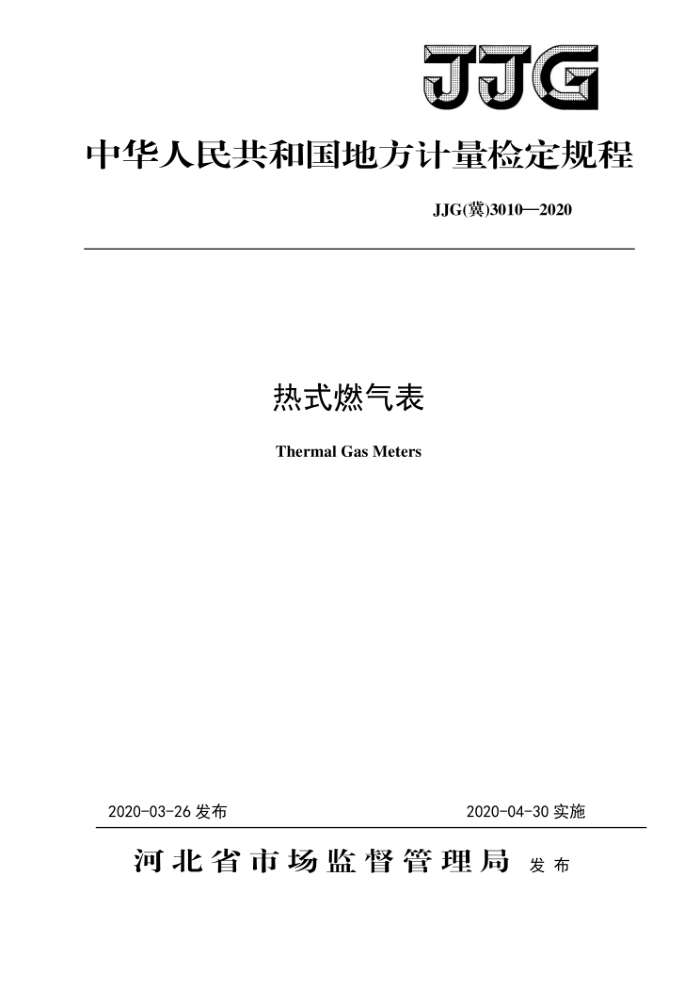

JJG
中华人民共和国地方计量检定规程
JJG(冀)3010—2020
热式燃气表
Thermal GasMeters
2020-03-26发布
2020-04-30实施
河北省市场监督管理局 厂发布 JJG（翼）3010—2020
热式燃气表检定规程 Verification Regulation of ThermalGas Meters
JJG(冀)30102020
归口单位：河北省市场监督管理局主要起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院
参加起草单位：金卡智能集团股份有限公司
深圳市中燃科技有限公司廊坊新奥燃气设备有限公司河北华通燃气设备有限公司廊坊润能燃气设备有限公司
本规程委托河北省计量监督检测研究院负责解释 JJG（冀）3010—2020
本规程主要起草人：陈世砚（河北省计量监督检测研究院）
邢静芳（河北省计量监督检测研究院）
杨有涛（北京市计量检测科学研究院）赵轶（天津市计量监督检测科学研究院）
参加起草人： 张大鹏（河北省计量监督检测研究院）
李文贵（河北省计量监督检测研究院）斜伟明（金卡智能集团股份有限公司）何志强（深圳市中燃科技有限公司）杨文峰（廊坊新奥燃气设备有限公司）徐荣华（河北华通燃气设备有限公司）董胜龙（廊坊润能燃气设备有限公司）
王普生（石家庄新奥燃气有限公司）
王磊（河北省计量监督检测研究院） JJG（冀）3010 2020
目 髪录
引 言 1范围. 2引用文件 3术语和计量单位 3.1术语.. 3.2计量单位 4概述... 4.1原理.. 4.2结构.. 4.3用途 5计量性能要求 6通用技术要求 6.1外观与标识 6.2指示装置 6.3流量范围和零流量 6.4密封性 6.5压力损失 6.6提示功能 6.7附加功能 6.8防爆性能 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法 7.4检定结果的处理 7.5检定周期附录A.. 附录B.
IT
2 2
.3
+
.3
3
.5 .6 ...6 ..6 ...6 .6
6 .6
...8 .11 11 12 ..13 JJG(冀） 30102020
引言
本规程按JJF1002-2010《国家计量检定规程编写规则》的规定编写，依据并参考
JJG577-2012《膜式燃气表》、JJG1132-2017《热式气体质量流量计》、JJF1001-2011 《通用计量术语及定义》、JJF1004-2004《流量计量名词术语及定义》、GB/T6968-2019 《膜式燃气表》、GB/T20727-2006《封闭管道中流体流量的测量热式质量流量计》、GB/T 32201-2015《气体流量计》及JB/T13567-2018《热式质量燃气表》，并结合我国热式燃气表的技术水平和行业现状进行制定。本规程的主要技术指标与上述标准基本等效，本规程是首次制定。
IT JJG（冀）3010—2020
热式燃气表检定规程
1范围
本规程适用于京津冀地区的最大工作压力不超过50kPa，最大流量不超过160m3/h 的以热传递法为测量原理的封闭管道用热式燃气表（以下简称燃气表）的首次检定、后续检定和使用中检查。 2引用文件
JJG577-2012膜式燃气表 JJG1132-2017热式气体质量流量计 JJF1001-2011通用计量术语及定义 JJF1004-2004流量计量名词术语及定义 GB/T6968-2019膜式燃气表 GB/T20727-2006封闭管道中流体流量的测量热式质量流量计 GB/T32201-2015气体流量计 JB/T13567-2018热式质量燃气表凡是注日期的引用文件，仅注日期的版本适用本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1热式燃气表thermalgasmeter
利用热传递和测量气体的热特性原理测量温度变化，获得燃气标准状况体积流量的计量器具。 3.1.2热式传感器thermalsensor
燃气表内直接接触被测介质，采用测量温度差方式获得流量信号的测量组件。 3.1.3工作模式operatingmode
热式燃气表的燃气测量方法，分为用户模式和检测模式。
3.1.4分界流量qttransitionalflowrate
介于最大流量和最小流量之间，把燃气表流量范围分为“高区”和“低区”的流量，高区和低区各有相应的最大允许误差。
1
