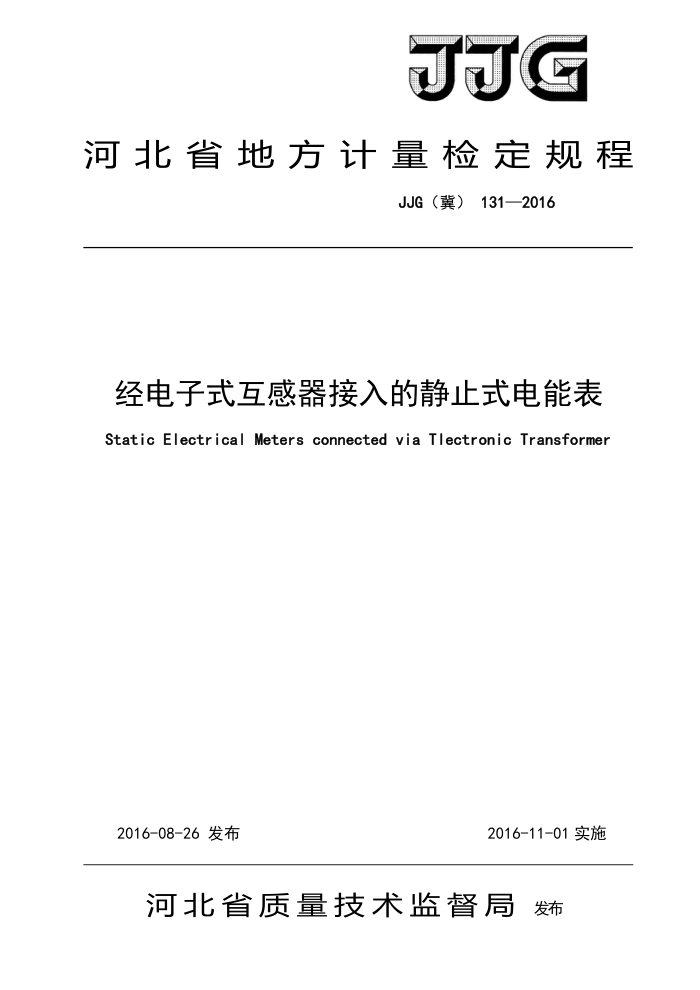

河北省地方计量检定规程
JJG（冀）131—2016
经电子式互感器接入的静止式电能表 Static Electrical Meters connected via Tlectronic Transformer
2016-08-26 发布
2016-11-01实施
河北省质量技术监督局 发布 JJG（冀）131—2016
经电子式互感器接入的静止式
电能表检定规程
JJG ( 冀
L
21:21?
S:5S
Verfication Regulation of Static Electrical Meters
connected via Electronic Transformer
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测院
廊坊高山电子科技有限公司
本规程委托起草单位负责解释 JJG（冀） 1312016
本规程主要起草人：
耿立峰（河北省计量监督检测院）
谢晓钟（廊坊高山电子科技有限公司）
宋存超（河北省计量监督检测院）
高新艳 （河北省计量监督检测院）张亚杰（河北省计量监督检测院）
迟俊胜（河北省计量监督检测院）
潘洪刚（廊坊高山电子科技有限公司） JJG（冀）131—2016
目 录
1范围 2规范性引用文件. 3概述. 4计量性能要求. 4.1基本误差 4.2潜动. 4.3起动. 4.4仪表常数. 4.5时钟日计时误差 5通用技术要求. 5.1标志.. 5.2交流电压试验. 6计量器具控制. 6.1首次检定、后续检定 6.2检定条件.. 6.3检定项目. 6.4检定方法. 6.5检定结果的处理 6.6检定周期附录A_铭牌标注说明附录B检定接线图附录C检定原始记录格式附录D检定证书/检定结果通知书内页格式（第2页）附录E检定证书/检定结果通知检定结果页式样（第3页）
1
. 3 .3
4
:4 .4 .5 .5 .5 .8 .8
.13 ..14 ..15 ..16 .18 .23 .14 JJG（冀） 131—2016 JJG（冀）131—2016
经电子互感器接入的静止式电能表检定规程
1范围
本规程适用于安装在参比频率为50Hz或60Hz电网中测量交流电能的、小（信号）模
拟量输入的经电子互感器接入的静止式电能表（以下简称电能表）的首次检定、后续检定。
本规程不适用于机电式（感应系）交流电能表、标准电能表、数字电能表（被测电压、 电流为数字量的电能表）、直流电能表的检定及电能表的现场检验。
2规范性引用文件
本规程引用了下列文件： JJG597-2005交流电能表检定装置 GB/T17215.352-2009交流电测量设备特殊要求第52部分：符号凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3概述
用电子器件组成测量电路的交流电能表称为电子式交流电能表，其电流和电压作用于固态（电子)元件上，在一定时间内与产生的电能成正比。因为它不同于机电式(感应系) 交流电能表具有转动元件，所以又称为静止式交流电能表。采样电流信号为小（信号）模拟量电压U，采样电压信号为小（信号）模拟量电压U的静止式交流电能表称为经电子互感器接入的静正式电能表。经电子互感器接入的单相静止式电能表的原理结构框图如图1所示。
单片机（微处理器）
jua电压采样
乘法
P/F 器 器 器 输出
变换 频 计数
分
加法
器
显示
Uu电流采样
t 直流稳压电源
4
UUA一采样电压为小（信号）模拟量电压信号：UIA一采样电流为小（信号）模拟量电压信号。
图1经电子互感器接入的单相静止式电能表的原理结构框图
对经电子互感器接入的三相静止式电能表，其各相的电压、电流采样电路及其乘法器是相同的，图1仅显示了A相的采样原理结构，B相、C相采样原理结构等同于A相。但在P/F变换器前需加求和电路，将各相乘法器输出的信号相加后送到分频器变频。
1 JJG（冀）131—2016
4计量性能要求
4.1基本误差
电能表的基本误差用相对误差表示。在6.2.1规定的参比条件下，有功和无功电能表
的基本误差限应满足表1和表2的规定。
如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测量。
表1单相电能表与平衡负载时三相电能表的基本误差限
准确度等级
类别
经互感器接入
功率因数② 0.2S0.5S １ 2
3
基本误差限/%
负载电流的电压U,① 0. 01Ul,n≤Ui,n<0.05Ul, n 0.02Uj,≤U<0.05Uj,n
±0. 4 ±1. 0
1 1 1 0. 5L ± 0. 5 ±1. 0 0. 8C ±0.6 ±1. 0 0. 5L
-
±1. 5 ±2.5
-
-
0. 05U, n≤U≤Ur, max
± 0. 2 ±0. 5 ±1. 0 ±2. 0
-
有功电能表
0.02Uj.n≤Uj<0.1Uj,n
一
± 1. 5 ±2. 5 ±1. 5
coS p
-
0.05U,n≤U<0.1Urn
0. 8C 0. 5L ±0. 3 ±0.6 ±1. 0 ±2. 0 0. 8C ±0.3 ±0.6 ±1. 0 0.25L ±0.5 ±1. 0 ± 3. 5 0. 5C ± 0. 5 ±1. 0 ±2.5
一
0. 1Ui, n≤U≤U1, max
当用户特殊要求时 0.1Ui.≤U≤Ur,max 0.02Uj,n≤U<0.05Ul,n 0. 05Ui, n≤U≤Ul, max 0. 05UI. n≤U<0. 1U, n 0. 1U, n≤U≤Ul, max 0.1Uj,≤U≤Ui,max
±2.5 ±4. 0 ±2. 0 ±3. 0 ±2.5 ±4. 0 ± 2. 0 ±3. 0 ±2.5 ±4. 0
1 1 0. 5 0. 5 0.25
无功电能表
sin p (L或 C)
一
注： ①①UI，mx一最大电流的电压；Ur.n一经电子式电流互感器接入的电能表额定电流线路的电压，其值与电子
式电流互感器次级额定电压相同，经电子式电流互感器接入的电能表最大电流线路的电压UI，mx与互感器次级额定扩展电压（1.2Uln，1.5Ul，n或2Ul.n）相同。 角是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载。
(2)
表2不平衡负载①时三相电能表的基本误差限
2 JJG（冀）131—2016
经互感器接入的电能表
无功电能表准确
有功电能表准确度等级
每组元件功率因数② cos (sin 0)
度等级
0. 2S 0. 5S
2
2
1
3
负载电流线路的电压
Ur
基本误差限/%
0. 05U1, n≤Uj≤U1,max 0.1Ui,n≤U≤Ui,max 0. 05Ul, n≤U≤U1,mx 1(L或C) 0.1U1,n≤U≤Ui,max 0.5(L或C)
±0.3 ±0. 6 ±2. 0 ±3. 0 ±0.4 ±1. 0 ±2. 0 ±3. 0
1
0. 5L
-
±3. 0 ±4. 0 ±3. 0 ± 4. 0
一
一
不平衡负载与平衡负载时的误差之差不超过/%
Ur. n
1
±0.4 ±1. 0 ±1. 5 ±2. 5 ±2. 5 ±3. 5
注： ① 不平衡负载是指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电压，其余各相电流线路无电压。 ②角θ是指施加在同一组驱动元件的电子式互感器的相（线）电压与电流间的相位差。
4.2潜动
电流线路无小（信号）模拟量电压，电压线路施加115%的参比电压，电能表的测试输出在规定的时限内不应产生多于一个脉冲。 4.3起动
在参比频率、参比电压和cos@=1（对有功电能表）或sin=1（对无功电能表）的条件下，电流线路通以表3规定的起动电流的电压（三相电能表各相同时加电压、并施加起动电流的电压），在规定的时限内电能表应能起动并连续记录。
如果该电能表为用于双向电能测量仪表，则该试验应用于每个方向的电能测量。
表3单相和三相电能表的起动电流的电压
无功电能表准确度等
有功电能表准确度等级
级
类别
1 起动电流的电压/U
0.2S
3
0.5S
2
2
经互感器接入的电能表 0.001Ui.n0.001U.n 0.002U/.0.003U/.n0.003U/n0.005U1,n 4.4 仪表常数
3
