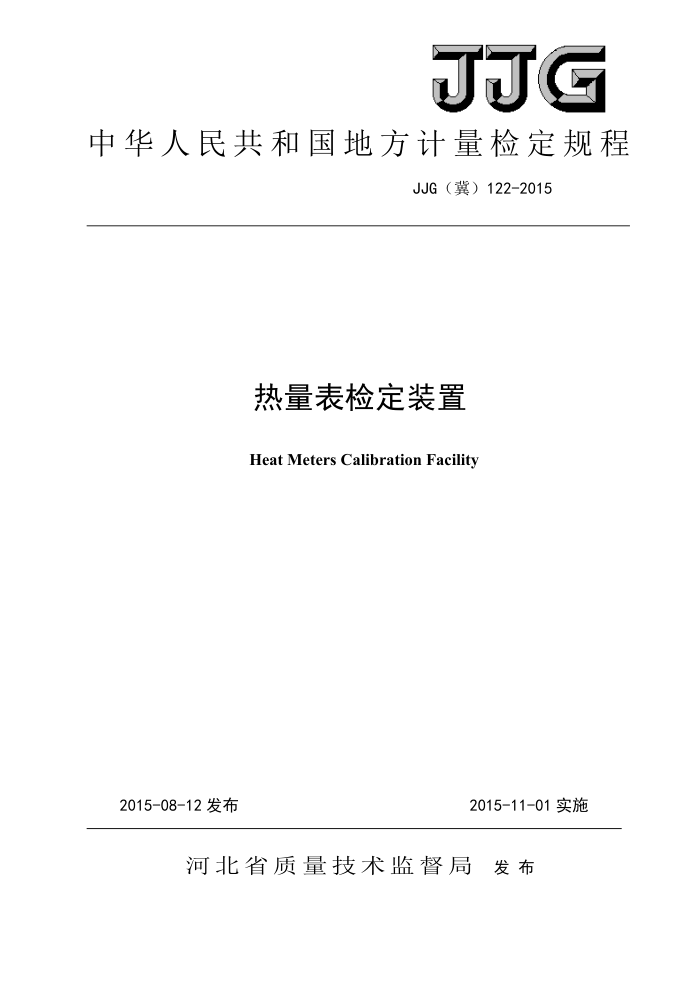

JJG
中华人民共和国地方计量检定规程
JJG（冀）122-2015
热量表检定装置
Heat Meters Calibration Facility
2015-11-01实施
2015-08-12发布
河北省质量技术监督局发布 JJG（冀）122-2015
JJG（冀）122-2015
热量表检定装置检定规程
Verification Regulation of Heat Meters Calibration Facility
本规程河北省质量技术监督局2015年08月12日批准，并自2015年11
月01日起施行。
归口单位：河北省质量技术监督局
主要起草单位：河北省计量监督检测院
本规程委托河北省计量监督检测院负责解释 JJG（冀）122-2015
本规程主要起草人：
王波（河北省计量监督检测院）尹义海（河北省计量监督检测院）田鹏飞（河北省计量监督检测院）陈彦霖（河北省计量监督检测院）董忠春（河北省计量监督检测院）杨辰芳（河北省计量监督检测院）
参加起草人：
魏兵（河北省计量监督检测院）程立彬（河北省计量监督检测院）牛娜（河北省计量监督检测院）牛立娜（河北省计量监督检测院） JJG（冀）122-2015
目录
1 范围 2 引用文献， 3 概述 3.1热量表检定装置的组成及种类 3.2热量表检定装置的基本结构.. 3.3热量表检定装置的工作原理 4计量性能要求 4.1热量表检定装置的不确定度 4.2热水流量标准装置的流量稳定性 4.3恒温水槽的技术要求 4.4水温及其稳定性要 4.5压损试验装置测量最大允差 4.6瞬时流量测量设备要求 5 通用技术要求 5.1外观 5.2显示 5.3介质条件 5.4管路与流动条件 5.5被检表处的温度测量要求 5.6标准表处的温度测量要求 5.7密封性要求 5.8耐压性要求 6计量器具控制. 6.1检定条件. 6.2检定项目和检定方法 7检定结果的处理 8检定周期附录A 附录B 附录C 附录D
3
..4
...)
...6
-6 6
.10 .11 ....12 15 JJG（冀）122-2015
引言
JJG（冀）122-2015是依据JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》的规定编写的地方检定规程，适用于河北省内热量表检定装置的检定。 JJG（冀）122-2015
热量表检定装置检定规程
1范围
本规程适用于热量表检定装置（也称热能表检定装置）的首次检定、后续检定，
2 引用文献
本规程引用下列文献 JJG160 《标准铂电阻温度计》 JJG 164 《液体流量标准装置》 JJG 225 《热能表》 JJG 643 《标准表法流量标准装置》 JJG 724 《直流数字式欧姆表》 JJF 1004 《流量计量名词术语及定义》 JJF 1030 《恒温槽技术性能测试规程》 CJ 128
《热量表》
CJ/T357 《热量表检定装置》 注：使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
3.1热量表检定装置的组成及种类
热量表检定装置由热水流量检定系统、温度检定系统、计算器检定系统组成。由这些系统组合使用，可完成对热量表的分量检定、分量组合检定或总量检定。
热水流量检定系统的种类有质量法热水流量标准装置、标准表法热水流量标准装置以及其它标准装置。 3.2热量表检定装置的基本结构 3.2.1热水流量检定系统
热水流量检定系统主要由主标准器、供水回水系统、试验管路系统和流量、温度、 压力计量显示仪表等组成。热水流量检定可采用静态质量法（含启停质量法）和标准表法。
1 JJG（冀）122-2015
3.2.1.1静态质量法（含启停质量法）主标准器采用电子秤。标准表法主标准器可采用电磁流量计、质量流量计、超声流量计或其他满足检定要求的流量计。 3.2.1.2供回水系统由水泵、加热循环储液箱（罐）、稳压装置、观察窗、连接管路和阀门等组成。 3.2.1.3试验管路由满足标准流量计和被检热量表安装要求的前后直管段、夹表装置、 检测表工作台及安全保护罩、启停阀、流量调节阀、换向器等组成。 3.2.2温度检定系统
温度检定系统主要由标恒温槽、标准铂电阻温度计及配套的电测设备组成。 3.2.3计算器检定系统
计算器检定系统主要由标准电阻箱、标准脉冲信号发生器或标准函数信号发生器及稳压电源等设备组成。 3.3热量表检定装置的工作原理 3.3.1热水流量检定系统的工作原理
热水流量检定系统的工作原理是，在稳定的流量和水温下，使热水在同一时间内连续满管流过夹装在试验管路中的被检热量表流量传感器和主标准器，比较二者的输出流量值，从而确定被检表的流量误差特性。 3.3.2温度检定系统的工作原理 3.3.2.1温度检定系统检定单支传感器的原理是，在同一水槽中，以恒温槽的恒定温度场，模拟热交换系统的温度，将标准铂电阻温度计与被检传感器放入恒温槽中，在不同温度条件下，以标准铂电阻温度计通过电测设备显示的温度作为标准值，来确定被检传感器温度的示值误差， 3.3.2.2温度检定装置检定配对温度传感器的检定原理是，在代表供水和回水温度的两台恒温槽内，将两只标准铂电阻温度计和被检热量表配对温度传感器分别放置其中，在不同温度检定条件下，比较二者的温度示值和温度差，从而确定被检配对温度传感器的温度和温差特性。 3.3.3计算器检定装置的工作原理
计算器检定装置的工作原理是，以标准信号发生器和两台标准电阻箱提供模拟的标准流量和标准温度及温差信号，作为被检热量计算器的被检输入信号，经同一时间累积，由不同的标准流量值、标准温度值和标准温差值，按式（1）计算得到标准热量值，并与被检热量表输出的显示热量值进行比较，从而确定被检计算器的误差特性。 3.3.4带配对温度传感器的计算器检定装置的工作原理
2 JJG（冀）122-2015
对于某些热量表，由于结构上的原因，无法将配对温度传感器和计算器分开来检定，此时可以将其组合起来进行检定，这种方法称为分量组合检定法，用此方法检定热量表配对温度传感器和计算器的检定系统称为带配对温度传感器的计算器检定装置。其工作原理是，以恒温槽的恒定温度场定点模拟热交换系统的供水和回水温度，将两只铂电阻温度计和被检表的配对温度传感器分别放置在代表供水和回水温度的两台恒温槽中，以标准信号发生器提供的模拟流量信号，经过同一时间累积，由不同的标准流量值、标准温度和温差值，按照式（1）计算得到标准热量值，与被检热量表输出显示的热量值进行比较，以确定被检表与配对温度传感器一起的误差特性。 3.3.5热量的计算
热量的计算采用比恰值法进行计算。
Q = qm × Ah× dt = J'p× q×Ah × dt
(1)
式中：Q -------系统释放的热量，kJ；
-------流经热量表检定装置的主标准器的载热液体的质量流量，kg/s; Q-------流经热量表检定装置的主标准器的载热液体的的体积流量流量，m3/s; Ah------热交换系统入口与出口处对应的载热液体的比烩值差，kJ/kg：
时间，s
4 计量性能要求
4.1热量表检定装置的不确定度
热量表检定装置各个量值测量的不确定度应满足表1的要求。
表1热量表检定装置各测量值及热量计算的不确定度要求（K-2）
1级热量表要求
3级热量表要求
2级热量表要求
热量测量的扩展不确定度流量测量的扩展不确定度温度测量的扩展不确定度计算器的扩展不确定度注：当配对温度传感器与计算器不可拆分时，可以按分量组合的方法检定，其不确定度要求为表中温度测量和热量计算的不确定度要求的算术相加。 4.2热水流量标准装置的流量稳定性
≤0.7% ≤0.35% ≤0.05℃ ≤0.1%
≤1.0% ≤0.6% ≤0.05℃ ≤0.1%
≤1.3% ≤1.0% ≤0.05℃ ≤0.1%
热水流量标准装置的流量稳定性应满足表2的要求。
