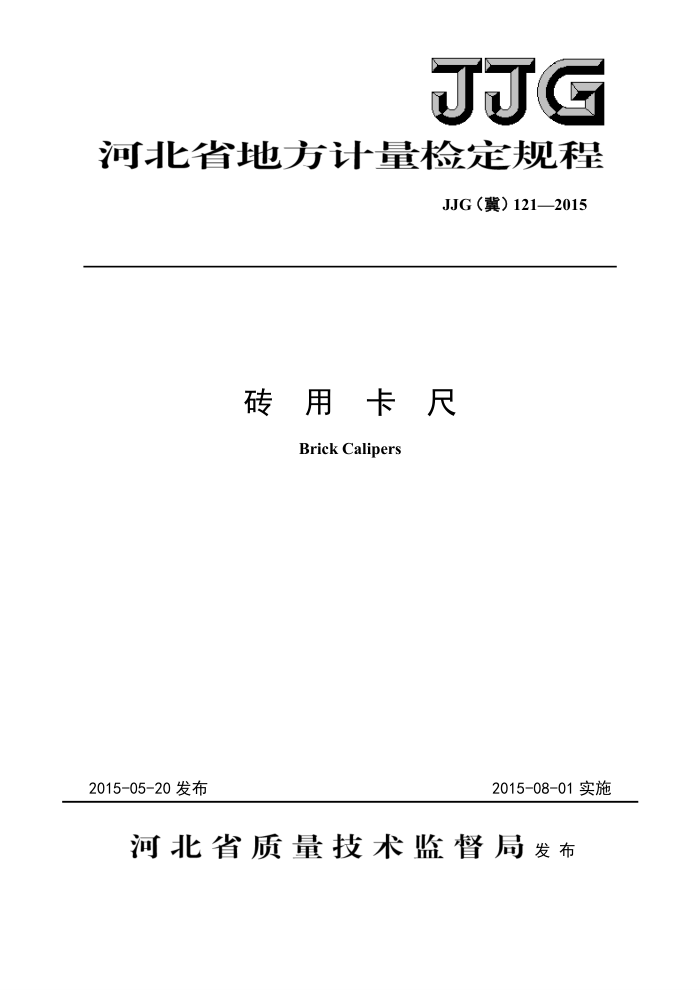

JJG
河北省地方计量检定规程
JJG（冀）121—2015
砖用卡尺
Brick Calipers
2015-05-20发布
2015-08-01实施
河北省质量技术监督局发布 JJG（冀）121-2015
砖用卡尺检定规程
JJG（冀）121-2015
Verification Regulation
of Brick Calipers
归口单位：河北省质量技术监督局
起草单位：河北省计量科学研究所
河北省计量监督检测院
本规程委托起草单位负责解释 JJG（冀）121-2015
本规程主要起草人：
张锐 （河北省计量科学研究所）王少平（河北省计量监督检测院
张庆勋（河北省计量监督检测院）
包辉（河北省计量科学研究所）参加起草人：
陈晓宁（河北省计量监督检测院）
焦网网（河北省计量监督检测院）
赵龙龙（河北省计量监督检测院）
齐梅梅（河北省计量监督检测院）
路景飞（河北省计量监督检测院） JJG（冀）121-2015
目
录
引言 1范围. 2引用文件... 3术语 4概述， 5计量性能要求 5.1测量面和测量基面的表面粗糙度 5.2标记宽度和宽度差 5.3测量基面的共面性 5.4游标尺上下“零”标记与副尺相应标记的重合度 5.5副尺和主尺的标记误差 5.6副尺示值误差和主尺示值误差， 6通用技术要求. 6.1外观. 6.2各部分相互作用.. 6.3各部分相对位置.. 7计量器具控制， 7.1检定条件 7.2检定项目和检定设备 7.3检定方法， 7.4检定结果处理. 7.5检定周期，附录A示值误差测量结果不确定度评定附录B检定证书和检定结果通知书内页信息及格式
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (5) (6) (9) JJG （冀）121-2015
引 言
本规程是依据JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012 《测量不确定度评定与表示》的规定而制定的。
本规程为首次制定，
II JJG（冀）121-2015
砖用卡尺检定规程
1范围
本规程适用于副尺分度值为0.1mm，测量范围-10mm～30mm；主尺分度值为0.5mm，测量范围上限至250mm的砖用卡尺的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： GB/T2542-2012 砌墙砖试验方法 GB5101-2003
烧结普通砖
凡是注日期的引用文件，仅注日期的版本适用于本规程。
3术语
共面性coplanarity 砖用卡尺两支承框测量基面在同一平面内。
4概述
砖用卡尺是利用游标原理对砌墙砖的几何尺寸、弯曲和杂质凸出量等进行测量的长度计量器具，其结构示意图见图1。
图1砖用卡尺结构示意图
1一左支承框；2一紧固螺钉；3一主尺；4一副尺；5一游标尺；6一测量框；7一右支承框；
8、12一测量基面；9、11一主尺测量面； 10一副尺测量面
1 JJG（冀）121-2015
5计量性能要求
5.1测量面和测量基面的表面粗糙度
测量面和测量基面的表面粗糙度不大于表1的规定。
表1测量面和测量基面的表面粗糙度
测量位置表面粗糙度Ra/um
主尺测量面
副尺测量面、测量基面
0.8
1.6
5.2标记宽度和宽度差
标记宽度为0.10mm~0.20mm，标记宽度差不大于0.05mm。 5.3测量基面的共面性
两支承框测量基面在主尺移动方向上任意位置的共面性不大于0.03mm。 5.4示值误差
副尺和主尺的最大允许误差不超过表2的规定。
表2量 最大允许误差
mm 主尺 0.5
尺型最大允许误差
副尺 0. 2
6通用技术要求
6.1外观 6.1.1砖用卡尺上应标明制造厂名或商标、分度值、仪器型号、出厂编号等。 6.1.2砖用卡尺表面应镀层均匀、标尺标记应清晰。不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目力可见的断线或粗细不匀等，以及影响外观质量的其他缺陷。 6.1.3后续检定的砖用卡尺，允许有不影响使用的外观缺陷。 6.2各部分相互作用 6.2.1砖用卡尺的副尺在测量框中移动应手感平稳，不应有阻滞或松动现象。 6.2.2砖用卡尺的测量框和支承框在主尺上移动应手感平稳，不应有阻滞或松动现象。 6.3各部分相对位置 6.3.1游标尺标记与副尺标记应平行，无目力可见的偏斜。 6.3.2砖用卡尺游标标记表面棱边至副尺标记表面的距离应不大于0.25mm，支承框对线斜面棱边至主尺标记表面的距离应不大于0.5mm。
2
