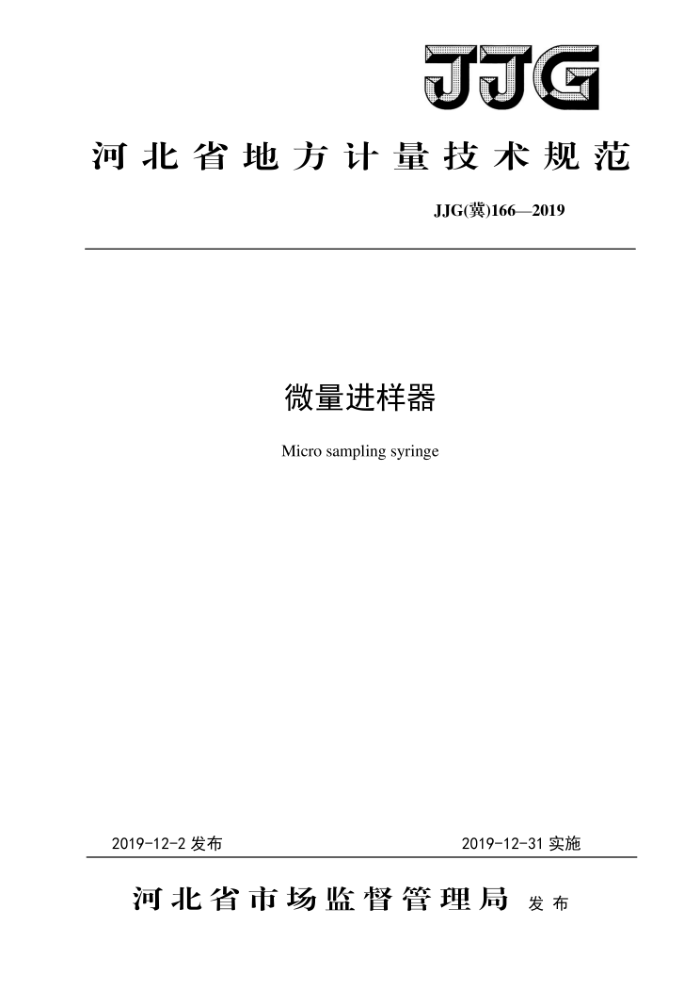

JJG
河北省地方计量技术规范
JJG(冀)166—2019
微量进样器 Micro sampling syringe
2019-12-2发布
2019-12-31实施
河北省市场监督管理局 厂发布 JJG(冀)1662019
00
微量进样器 Verification Regulation of Micro sampling syringe
JJG(冀龚) 1662019 代替 JJG(冀) 061-2004
归口单位：河北省市场监督管理局主要起草单位： 河北省计量监督检测研究院
本规程委托河北省计量监督检测研究院负责解释 JJG()1662019
本规程主要起草人：
白月霞（河北省计量监督检测研究院）
彭忠斌（河北省计量监督检测研究院）王婧（河北省计量监督检测研究院）
参加起草人：
洪 创（河北省计量监督检测研究院）王 龙（河北省计量监督检测研究院）郭 硕（河北省计量监督检测研究院） JJG(冀)166—2019
目 录
引言 1范围 2引用文件 3术语 4概述 5计量性能要求 6通用技术要求 6.1材质. 6.2外观. 6.3标志. 7计量器具控制 7.1检定条件， 7.2检定项目. 7.3检定方法. 7.4检定结果的处理， 7.5检定周期... 附录A衡量法K(t)值表附录B检定证书（内页）格式附录C检定记录格式
-
.5
L JJG(翼)1662019
引言
本规程以JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059。1-2012《测量不确定度评定与表示》为基础性规范进行修订。
本规程代替JJG（冀）061一2004《微量进样器》 与JJG（冀）061一2004的版本相比较，本次修改的主要内容如下：
增加了“引言” 增加了“术语” 修改了容量检定计算公式。见第5.2.2.3 增加了衡量法Kt)值表，见附录A 删除了衡量法用表修改了检定设备：见5。1。2 修改了检定记录格式，见附录C
JI JJG(冀)166—2019
微量进样器检定规程
1 范围
本规程适用于测量范围为（0.5～1000）uL的微量进样器(以下简称进样器)的首次检定、后续检定和使用中的检查。 2 引用文件
JJG196-2006 《常用玻璃量器》国家计量检定规程 JJG646-2006《移液器》国家计量检定规程 GB/T6682-2008《分析实验用水规格和试验方法》 使用本规程时应注意使用上述引用文献的现行有效版本。
3术语 3.1进样器
由外套、芯子和针尖等主要部件组成的计量器具，该产品用于吸取定量样品并注入色谱分析仪等仪器，对各种物质进行定性定量分析。 3.2微量进样器
以微升(μL)为单位的进样器。该产品供微量分析时，注入试样用。 3.3无存液微量进样器
在常温下按常规方法抽取一定量的样品，再将大套管（芯子在小套管内，芯子的进、退大套管带动)推至零位线后，针尖管内无残留样品的进样器。 3.4有存液微量进样器
在常温下按常规方法抽取一定量的样品，再将芯子推至零位线后，针尖管内有固定量残留样品的进样器。 3.5气密性微量进样器
用于在常温常态下易挥发液体样品的进样器。 概述进样器为量出式量器，按其结构可分为无存液进样器、有存液进样器和气密
4
性进样器，针尖可做成刃口、平口、圆口等型式。主要用于化学实验室吸取定量样品并注入色谱分析仪等仪器，对各种物质进行定性、定量分析。进样器利用容积替代原理进行工作，它由针头、外套、芯子等组成。进样器的进样量由外套和一个配合良好的芯子在进样器外套内移动的距离来确定。
计量性能要求
5
进样器的主要技术指标应符合表1的规定
表1进样器主要技术指标检定点/μL
重复性/% ≤5. 0 ≤5.0 ≤3.0 ≤5.0 ≤3.0 ≤1.5 ≤3.0 ≤1.5 ≤1.5
标称容量/
容量允许误差/%
0. 1 0. 2 0. 5 0. 1 0. 5 1 0. 5 1 5
±10.0 ±10.0 ±6.0 ±10.0 ±6.0 ±4. 0 ±6. 0 ±4.0 ±4.0
0. 5
1
5
1 JJG()166—2019
表1 (续)
标称容量/uL
检定点/μL
容量允许误差/%
重复性/% ≤1.5 ≤1.5 ≤1.0 ≤1.5 ≤1.0 ≤1.0 ≤1.5 ≤1.0 ≤0.8 ≤1.0 ≤0.8 ≤0.8 ≤1.0 ≤0.8 0.8 ≤1.0 ≤0.8 ≤0.6 N0.8 0.8 ≤0.6 N0.8 ≤0.6 ≤0.6 ≤0.8 ≤0.6 ≤0.5
±4.0 ±4.0 ±4.0 ±4.0 ±4.0 ±4.0 ±4.0 ±4.0 ±3.0 ±4.0 ±3.0 ±3.0 ±3.0 ±3.0 ±3.0 ±3.0 ±3.0 ±2.0 ±3.0 ±3.0 ±2.0 ±3.0 ±2.0 ±2.0 ±3.0 ±2.0 ±2.0
1 5 10 5 10 15 5 10 25 10
10
15
25
25 50 20 50 100 20 100 200 50 100 250 50 250 500 100 500 1000
50
100
200
250
500
1000
6通用技术要求 6.1材质 6.1.1进样器应采用硬质玻璃制成，并且有良好的化学稳定性，耐水等级应不大于二级。 6.1.2 进样器的芯子和针尖应采用耐腐蚀材料制成。 6.1.3 进样器芯子和针尖如采用不锈钢材料时，硬度（HV)应符合表2的规定
表2硬度
直径Φ(mm) 硬度(HV)
1<0≤2 ≥350
>2 ≥250
1 ≥400
6.2外观 6.2.1 进样器上应标有制造厂名称或商标、标称容量、产品名称、出厂编号。 6.2.2 进样器的外套和芯子配合应密合。 6.2.3 进样器应有良好的滑动性能， 6.2.4 刃口式针尖的刃口应锋利，不得有毛刺和倒刺。 2
