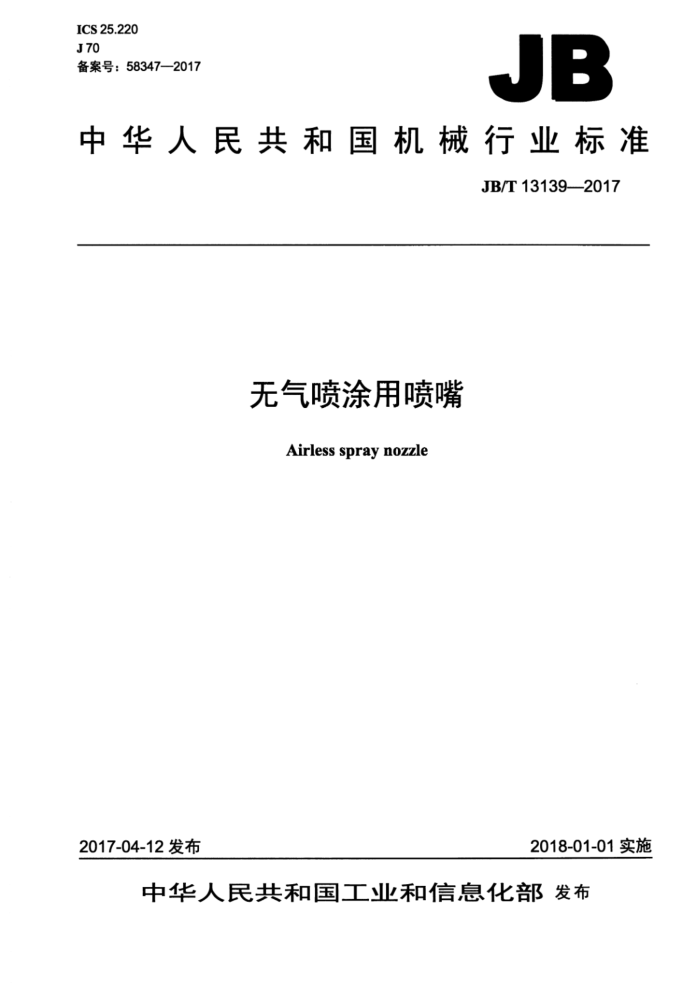

ICS 25.220 J70 备案号：58347—2017
JB
中华人民共和国机械行业标准
JB/T13139—2017
无气喷涂用喷嘴
Airless spraynozzle
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准无气喷涂用喷嘴 JB/T13139-2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张23千字
2018年1月第1版第1次印刷
定价：15.00元
*
书号：15111-14493 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T13139—2017
目 次
前言 1 范围 2规范性引用文件 3术语和定义、 4分类和标记
4.1分类.. 4.2型号标记 5技术要求. 5.1喷嘴毛坏的质量要求 5.2外观... 5.3喷嘴开口形状、喷雾歪斜角度的技术要求. 5.4性能要求， 5.5使用寿命 6试验及检测方法 6.．材质检验.. 6.2．外观的检验 6.3开口形状、喷雾歪斜角度的检验 6.4性能试验. 6.5使用寿命的检验 7检验规则. 7.1检验类别， 7.2出厂检验.. 7.3型式检验。 7.4检验项目 8标志、包装和贮存 8.1标志. 8.2包装 8.3贮存附录A（资料性附录） 无气喷涂用喷嘴型号表示方法，附录B（资料性附录） 喷嘴性能测试装置
0O.00.00
EE
图1喷嘴喷雾形状示意图图B.1 喷嘴性能测试装置（原理图）
8
表1 喷嘴各部位表面粗糙度表2检验项目表
T JB/T13139—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国喷射设备标准化技术委员会（SAC/TC493）归口。 本标准起草单位：重庆长江涂装设备有限责任公司、合肥通用机械研究院。 本标准主要起草人：石安涛、肖善文、曾庆芳、韩彩红。 本标准为首次发布。
I JB/T13139—2017
无气喷涂用喷嘴
1范围
本标准规定了无气喷涂用喷嘴的术语和定义、分类和标记、技术要求、试验及检测方法、检验规则、标志、包装和贮存。
本标准适用于压力为1MPa～50MPa，流量为0.1L/min20L/min（额定压力10MPa水压下），为无气喷涂机配套使用的喷嘴（以下简称喷嘴）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3489硬质合金孔隙度和非化合碳的金相测定 GB/T3849（所有部分）硬质合金洛氏硬度试验（A标尺） GB/T3850致密烧结金属材料与硬质合金密度测定方法 GB/T3851硬质合金横向断裂强度测定方法 JB/T86952012无气喷涂机
3术语和定义
下列术语和定义适用于本文件。
3.1
雾幅宽度spraywidth 在标准压力下，以水为介质，离喷嘴口300mm处的扇形喷雾宽度。
3.2
喷嘴流量nozzleflow 在标准压力下，以水为介质，喷嘴口单位时间内排出的流体体积。
3.3
喷雾形状spray shape 在标准压力下，以水为介质，喷嘴喷雾截面的雾化形状。
3.4
喷射角度sprayangle 在标准压力下，介质从喷嘴喷出，在出口处形成射流的张角。
4分类和标记
4.1分类 4.1.1喷嘴按用途分为：
B型普通喷嘴：主要用于厚膜型（厚浆型）涂料的喷涂和绝大部分常规涂料的喷涂：
1 JB/T13139—2017
5.2外观 5.2.1喷嘴内外表面应光滑，无毛刺、划痕等缺陷。 5.2.2 2喷嘴各部位表面粗糙度应符合表1的规定。
表1喷嘴各部位表面粗糙度
表面粗糙度Ra
各部位表面名称
≤0.4 μm ≤0.8 μm ≤1.6 μm
喷口表面流道非加工表面
注：表面粗糙度如有特殊要求可由供需双方协定。
5.3喷嘴开口形状，喷雾歪斜角度的技术要求
5.3.1喷嘴开口孔形应对称。 5.3.2喷雾歪斜角度相对于喷嘴中心应在土2°范围内。
5.4性能要求 5.4.1喷嘴流量
喷嘴在额定流体压力下的流量，允差应符合下列要求：
流量在（0.1～3）L/min范围内的喷嘴，允差为额定值的土5%：流量大于3L/min的喷嘴，充差为额定值的土3%。
5.4.2 2雾蝠宽度
雾幅宽度应不超过额定雾幅宽度土15mm。 5.4.3 3喷射角度
喷嘴在额定流体压力下的喷射角度，允差为额定值的土3°。 5.4.4喷雾形状
在标准压力下试喷，喷募的覆盖范围应续均匀，不应有明显线条。
5.5使用寿命
喷嘴的使用寿命应符合JB/T8695一2012中5.7.3的规定。
6试验及检测方法
6.1材质检验
6.1.1检验工具：14倍以上放大镜、表面粗糙度对比样块。 6.1.2检验方法：用14倍以上放大镜测毛坏的所有部位表面无凹坑、裂纹。表面粗糙度通过表面粗糙度对比样块比对应符合要求。 6.1.3喷嘴材料按以下方法检查：
3 JB/T13139—2017
一按GB/T3849（所有部分）的规定检查材料的硬度：一按GB/T3850的规定检查材料的密度；一按GB/T3851的规定检查材料的抗弯强度；一按GB/T3489的规定检查材料的孔隙度。
6.2外观的检验
喷嘴外观采用目测和表面粗糙度比较样块比对检验。 6.3开口形状，喷雾歪斜角度的检验 6.3.1用14倍以上放大镜或XTT显微镜检验开口形状。符合以下所有条件为合格品：
-V形槽完全对称或V形槽不直、成折线。 一开口的橄榄形完全对称。 反之为不合格品。
6.3.2在水喷雾化检验台上，用10MPa水压试喷，目测喷雾歪斜角度。 6.4性能试验 6.4.1般规定 6.4.1.1试验用介质为常温、洁净的清水。 6.4.1.2试验时，管道内水的压力波动范围为土5%。 6.4.1.3压力表的准确度等级不应低于0.5级，且压力表不应带阻尼器。 6.4.1.4喷嘴性能测试装置参见附录B。 6.4.2喷嘴流量的检验
在水喷雾化检验台上，用流量计或量杯、跑表测试在10MPa水压下的流量。 6.4.3 募幅宽度的检验
在喷嘴前300mm距离，用雾幅宽度检测装置测量在10MPa水压下的雾幅宽度。 6.4.4喷射角度的检验
在给定水压下，喷嘴的喷射角度应按喷嘴出口为测量顶点，目测喷雾形成的角度与量角器进行比对，读出喷射角度值。 6.4.5喷雾形状的检验
在水喷雾化检验台上，用10MPa水压试喷，观看雾化情况。 6.5使用寿命的检验
按照JB/T8695—2012中6.12的规定进行。
7检验规则
7.1检验类别
喷嘴的检验分为出厂检验和型式检验。
