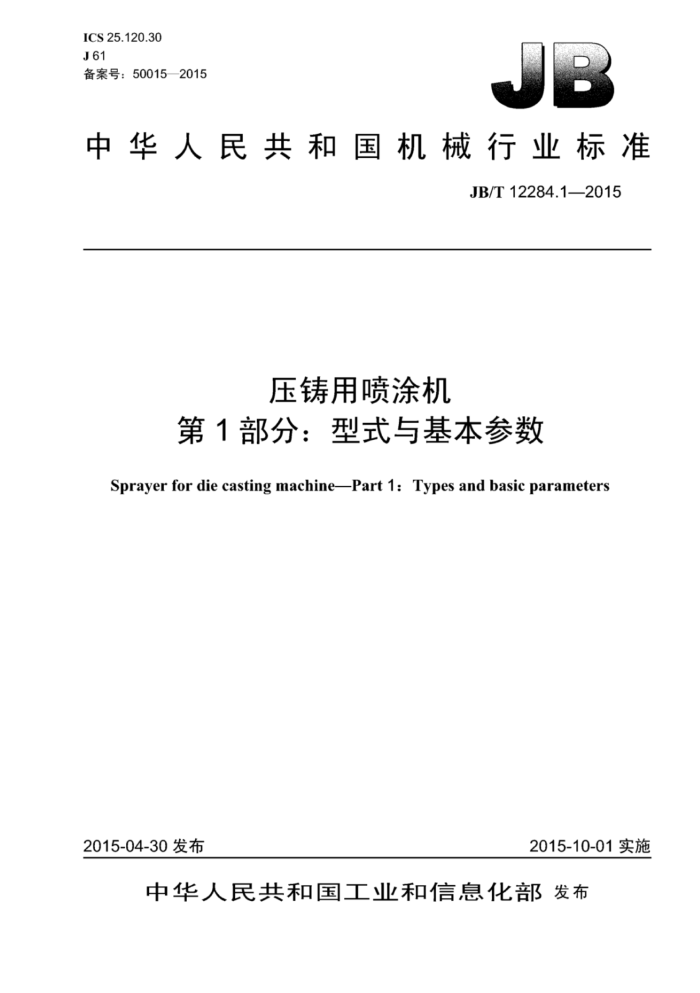

ICS25.120.30 J61 备案号：50015—2015
中华人民共和国机械行业标准
JB/T12284.1—2015
压铸用喷涂机
第1部分：型式与基本参数
Sprayerfor diecastingmachine--Part1:Types andbasicparameters
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12284.1—2015
目 次
前言 1 范围. 2 规范性引用文件， 3 术语和定义
I1
型式与基本参数，
4
4.1 型式.. 4.2 基本参数..
表1压铸用单臂式喷涂机基本参数表2压铸用四连杆式喷涂机基本参数表3 3压铸用直立式喷涂机基本参数.. 表4压铸用伺服式喷涂机基本参数. JB/T12284.1—2015
前言
JB/T12284《压铸用喷涂机》分为两个部分：
第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T12284的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：佛山市南海区盐步宗炫压铸设备厂、创金美（深圳）科技有限公司、东莞宜安科
技股份有限公司。
本部分主要起草人： 林重光、林品瑄、干礁、单魏巍魏、李卫荣。 本部分为首次发布。
II JB/T12284.1—2015
压铸用喷涂机
第1部分：型式与基本参数
1范围
JB/T12284的本部分规定了压铸用喷涂机的术语和定义、型式与基本参数。 本部分适用丁压铸用喷涂机的设计、生产与验收（下文简称喷涂机）。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T31552 ：铸造机械型号编制方法
3术语和定义
下列术语和定义适用丁本标准。
3.1
喷涂机sprayer（forDCM）与压铸机配套联动，将脱模雾化剂均匀地喷涂到压铸模表面上，产生较好冷却、脱模效果的自动化
设备。 3.2
上升时间risingtime 喷涂机自上升驱动装置上升开始，至上升定位结束的时问。
3.3
下降时间falltime 喷涂机自下降驱动装置下降开始，至下降定位结束的时问。
3.4
下降行程 downstroke 喷涂机的喷涂装置下降的有效距离。
3.5
模厚调整范围 mould thickness adjustmentrange 即压铸机根据压铸产品的不同厚度而调换压铸模具时，喷涂机喷头位置做相应调整的范围。
4 型式与基本参数
4.1型式 4.1.1 喷涂机结构可分为单臂式、四连杆式、直立旋转式和伺服式喷涂机。 4.1.2喷涂机型号编制应符合GB/T31552的要求
1 JB/T12284.1—2015
4.2 基本参数 4.2.1 喷涂机的主参数为适用压铸机的锁模力。 4.2.2 压铸用单臂式喷涂机基本参数应符合表1的规定。
表1 压铸用单臂式喷涂机基本参数
参数值 12 500~13000 ≤1430
参数名称适用压铸机kN 下降行程 mm 上升时间 S 下降时间 s 模厚调整 mm 气压源压力 MPa 离型剂压力 MPa
10 000~12500
16000~20 000 ≤1540
≤1100
≤2.5 ≤2.2
≤3 ≤2.7 ≤650
≤500
≤600 0.45~0.6 0.5~0.65
4.2.3 压铸用四连杆式喷涂机的基本参数应符合表2的规定
表2 压铸用四连杆式喷涂机基本参数
参数值 4500~6300 ≤850 ≤1.6 ≤1.6 ≤400 0.45~0.6 0.5~0.65
参数名称适用压铸机 kN 下降行程 mm 上升时间 s 下降时间 S 模厚调整 mm 气压源压力 MPa 离型剂压力 MPa 4.2.4 压铸用直立式喷涂机的基本参数应符合表3的规定。
6300~8000 10 000~12 500
1500~2000
2 500~4 000
≤450 ≤1 ≤1.2 ≤300
≤730 ≤1.2 ≤1.2 ≤300
≤900 ≤2 ≤2 ≤500
≤1200 ≤2.5 ≤2.5 ≤500
表3 压铸用直立式喷涂机基本参数
参 数值
参数名称适用压铸机 kN 下降行程 mm 上升时间 S 下降时间 s 模厚调整 mm 气压源压力 MPa 离型剂压力 MPa
2500~4000
1000~2000
4500~6300
6500~8000
600 1.5 1.1 300
700 1.6 1.2 300
850 1.8 1.5 400
1 000 2.1 1.6 500
0.45~0.6 0.5~0.65
2 JB/T12284.1—2015
4.2.5 压铸用伺服式喷涂机的基本参数应符合表4的规定。
表4 压铸用伺服式喷涂机基本参数
参数名称适用压铸机 kN 1600~4000 5000~8000 10 000~12500 16 000
参 数 值
20 000 1.2 1.0 3 000 2 200
25 000 1.2 1.0 3 000 2 200
1.1 1.3 1 000 750
1.1 1.3
1.1 1.0 1 500 1 500
1.1 1.0 2 000 1 500
X轴最大速度 m/s Y轴最人速度 m/s X轴电动机功率 w 1 000
750
Y轴电动机功率 W 气压源压力 MPa 脱模剂压力 MPa
0.45~0.6 0.5~0.65
注1：X轴方向是指平行于压铸机拉杠的方向，Y轴方向是指重直于地面的方向。 注2：伺服式喷涂机在设计时，应考虑到采用不同形式喷头的互换性。 注3：喷涂机生产商可根据市场需求对基本参数进行适当调整。
3 中华人民共和国
机械行业标准压铸用喷涂机
第1部分：型式与基本参数
JB/T12284.1—2015
*
机械T业出版社出版发行北京市面万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·11千字 2015年11刀第1版第1次印刷
定价：12.00元
*
书号：15111·12894 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
