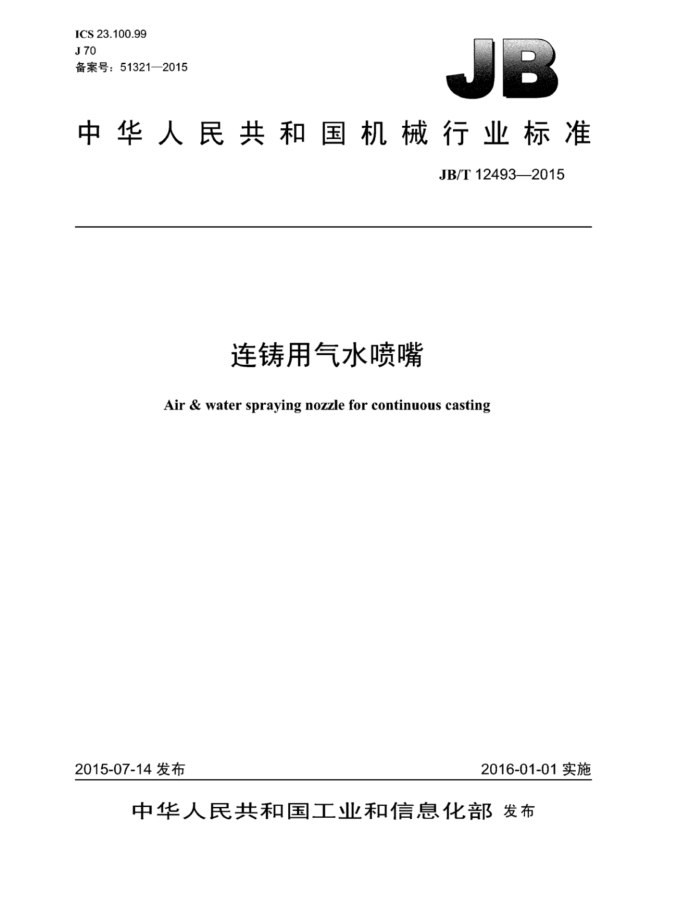

ICS23.100.99 J70 备案号：51321—2015
中华人民共和国机械行业标准
JB/T12493—2015
连铸用气水喷嘴
Air & water spraying nozzle for continuous casting
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准连铸用气水喷嘴 JB/T124932015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm-1.25印张·36千字
2016年1月第1版第1次印刷
定价：21.00元
*
书号：15111·12941 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12493—2015
目 次
前言
范围规范性引用文件. 术语和定义分类和型号标记
1 2 3 4
4.1 分类. 4.2型号标记 5要求.. 5.1材质. 5.2外观..
5.3 尺寸 5.4 性能... 6试验方法. 6.1 材质 6.2 外观.. 6.3尺寸. 6.4性能... 7检验规则. 7.1 检验类别.. 7.2 出厂检验. 7.3 型式检验 8标志、包装和贮存. 8.1 标志 8.21 包装.. 8.3贮存.. 附录A（资料性附录） 喷嘴性能测试装置 A.1喷嘴性能测试装置 A.2喷嘴性能测试装置附录B（资料性附录） 喷嘴性能测试报告 B.1 压力与流量测试报告 B.2 水量分布、喷射角测试报告 B.3 平均颗粒直径特性测试报告
一
4
E
D
10 10 ..10 12 12 13
14
图1 喷嘴喷雾形状示意图图A.1 喷嘴性能测试装置一原理图图A.2 喷嘴性能测试装置二原理图
10 11
表1 材质代号 JB/T12493—2015
表2 尺寸公差等级表3 联接螺纹表4 检验项目
X
88EEEEEEEEI1EEEEE8EE
中
II JB/T12493—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国喷射设备标准化技术委员会（SAC/TC493）归口。 本标准起草单位：江苏博际喷雾系统有限公司、合肥通用机械研究院、扬州奇思科技有限公司。 本标准主要起草人：冯业文、管序荣、杨拉道、巴胜富、李有怀、徐敏文、韩彩红。 本标准为首次发布。
III JB/T12493—2015
连铸用气水喷嘴
1范围
本标准规定了连铸用气水喷嘴（以下简称喷嘴）的术语和定义、分类、型号标记、要求、试验方法、 检验规则，标志，包装和忙存。
本标准适用于冶金行业的连铸二次冷却用气水喷嘴，尤其适用于特殊钢种连铸的二次冷却，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196普通螺纹基本尺寸 GB/T197 普通螺纹公差 GB/T1220 不锈钢棒 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T3934 普通螺纹量规技术条件 GB/T4226 不锈钢冷加工钢棒 GB/T4423 铜及铜合金拉制棒 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T730755°非密封管螺纹 GB/T10922 55°非密封管螺纹量规 GB/T19077.1 粒度分析激光衍射法第1部分：通则 GB/T22091.155°密封管螺纹量规第1部分：用于检验圆柱内螺纹与圆锥外螺纹 YS/T649铜及铜合金挤制棒
3术语和定义
下列术语和定义适用于本文件
3.1
连铸用气水喷嘴 air & water spraying nozzle for continuous casting 将气、水以压力雾化方法形成喷雾颗粒的执行元件。其功能是将气、水以一定流量、力度、形状和
角度喷出，覆盖目标表面进行冷却。 3.2
喷射角 spray angle 水在一定压力下从喷嘴喷出，在出口处形成射流的张角，
3.3
标准水压力 J standard water pressure 喷嘴定型时所使用的水压力，规定为0.2MPa。
1 JB/T12493—2015
3.4
标准气压力 standard air pressure 喷嘴定型时所使用的气压力，规定为0.2MPa。 标准水流量 standard water flow rate 喷嘴处于标准气、水压力时所对应的水的流量。
3.5
3.6
水量分布 water distribution 喷嘴喷出的水在一定时间、单位面积内形成的重量或体积的分布
3.7
水量分布不对称性 waterdistribution asymmetry 喷嘴的水量分布相对于喷嘴中心线两边的水量不等的程度。
3.8
打击力强度impactforcestrength 水射流对目标表面的冲击力度，采用单位面积上的作用力作为衡量指标，简称打击力
3.9
平均颗粒直径 awerage particle diameter 喷嘴喷雾颗粒的平均直径采用邵特（SMD）平均直径，用D32表示。
3.10
集水槽 曹water collecting tank 喷嘴性能检测的一种装置，采用一定尺寸的容器，用来收集喷嘴喷出的水进行比对或称重。
3.11
气水体积比wolumeratioofairtowater 在给定气、水压力和时间内，喷嘴喷出的气体体积和水的体积之比。
3.12
水量调节比 t water regulation ratio 在给定气压下，通过调节水压得到的喷射最大水量和最小水量之比。
4 分类和型号标记
4.1分类 4.1.1 喷嘴按喷雾形状分为：
扇形喷嘴（代号为S）；锥形喷嘴（代号为Z）：矩形喷嘴（代号为J）：其他喷嘴，如偏喷嘴（代号为Q）：
喷嘴喷雾形状如图1所示。 4.1.2喷嘴按混合部位分为：
内部混合喷嘴；外部混合喷嘴。
4.1.3喷嘴按混合次数分为：
次混合喷嘴；二次混合喷嘴：多次混合喷嘴。
2 JB/T12493—2015
扇形喷嘴
锥形喷嘴
矩形喷嘴
图1 喷嘴喷雾形状示意图
4.2型号标记
HPZO 1-0X口0-口
材质代号（见表1）喷雾形状代号标准气、水压力下，矩形喷嘴喷雾厚度方向的喷射角度，其他喷嘴可省略，单位为度（“）标准气、水压力下的喷射角，单位为度（°）标准气、水压力下的水流量，单位为升每分（L/min）连铸用气水喷嘴代号
表1材质代号
材质类别黄铜
材质名称 HPb59-1 H62 06Cr19Ni10 06Cr17Ni12Mo2
材质代号 H1
检验 GB/T4423YS/T649
H2 B1 B:2 B3 B4
不锈钢
GB/T1220GB/T4226
12Cr13 00Cr20Ni25Mo5Cu2
注：以上材质均为推荐材料，也可使用性能优于推荐材料的其他材料，或由供需双方商定。 示例：在标准气、水压力为0.2MPa时的流量为2.7L/min，喷射角度为90°，材质为06Cr19Ni10的扇形连铸用气水喷嘴
标记为：
HPZ2.7-90S-B1
5要求
5.1材质
喷嘴的材质可按表1的规定选取，黄铜和不锈钢的化学成分和力学性能应符合对应标准的规定。
3
