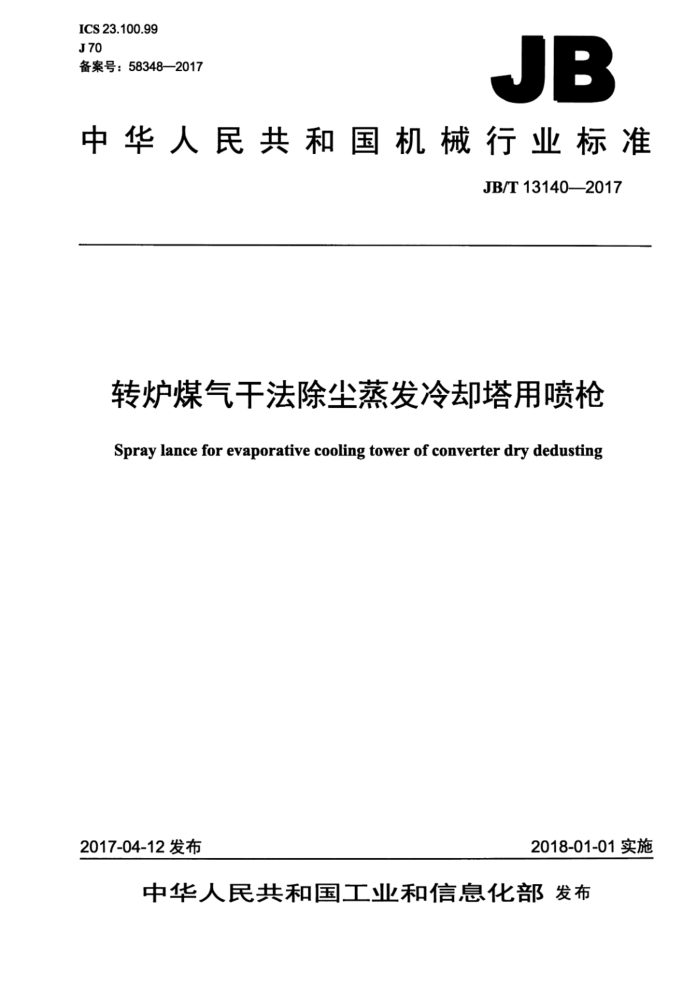

ICS 23.100.99 J70 备案号：58348—2017
JB
中华人民共和国机械行业标准
JB/T13140—2017
转炉煤气干法除尘蒸发冷却塔用喷枪
Spray lance for evaporative cooling tower of converter dry dedusting
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
转炉煤气干法除尘蒸发冷却塔用喷枪
JB/T13140-2017
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.75印张·23千字
2018年1月第1版第1次印刷
定价：15.00元
*
书号：15111·14494 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T13140—2017
目 次
前言范围
1
电话
2规范性引用文件 3术语和定义 4外形图、型号标记和基本参数、 4..1外形图. 4.2型号标记. 4.3基本参数... 5技术要求. 5.1外观... 5.2表面粗糙度 5.3尺寸 5.4性能 5.5焊接.. 5.6焊接强度 6试验方法. 6.1外观 6.2 表面粗糙度 6.3尺寸.. 6.4性能试验 6.5焊接... 6.6耐压试验检测 7检验规则. 7.1检验类别 7.2出厂检验 7.3型式检验 8标志、包装和贮存. 8.1标志 8.2包装 8.3存... 附录A（资料性附录） 流量变化曲线，
图1喷枪外形图图2水流量调节试验装置示意图图3耐压试验检测装置示意图图A.1流量变化曲线..
6
表1喷枪的基本参数表2喷枪尺寸和几何公差. 表3检验项目
3
3
6
I JB/T13140—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国喷射设备标准化技术委员会（SAC/TC493）归口。 本标准起草单位：江苏博际喷雾系统股份有限公司、武汉科技大学、合肥通用机械研究院。 本标准主要起草人：管序荣、李有怀、冯业文、管鹏、马未、周建安、韩彩红、朱志伟。 本标准为首次发布。
I JB/T13140—2017
转炉煤气干法除尘蒸发冷却塔用喷枪
1范围
本标准规定了转炉煤气干法除尘蒸发冷却塔用喷枪的术语和定义、外形图、型号标记、基本参数、 技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于钢铁冶炼企业的转炉使用的以水和蒸汽（或氮气）为工作介质的转炉煤气干法除尘蒸发冷却塔用喷枪（以下简称喷枪），其他场所除尘、降温用喷枪亦可适用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T196普通螺纹基本尺寸 GB/T197普通螺纹公差 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T3323金属熔化焊焊接接头射线照相 GB/T19077粒度分析激光衍射法 NB/T47013.2承压设备无损检测第2部分：射线检测
3术语和定义
下列术语和定义适用于本文件。
3.1
千法除尘drydedusting 使烟气经过蒸发冷却塔冷却降温和粗除尘后进入静电除尘器进行精除尘的方法。
3.2
蒸发冷却塔用喷枪spraylanceforevaporativecoolingtower 装置在蒸发冷却塔内，喷出水蒸气或氮气，使变化的含尘热烟气温度降低，脱除烟气中较大烟尘颗
粒，同时对烟气进行调质的一种执行元件。 3.3
喷射角度sprayangle 水在一定压力下从喷枪头部喷嘴喷出，在出口处形成射流的张角。
3.4
枪体角度lancebodyangle 喷枪的喷头中心线与喷枪体中心线形成的钝角的角度。
3.5
喷枪长度length of spraylance
1 JB/T13140—2017
从喷枪进水口至喷头喷口处的线性距离。
3.6
标准水压力standard waterpressure 喷枪定型时所使用的水压力。
3.7
标准气压力standardairpressure 喷枪定型时所使用的气压力。
3.8
标准水流量 standard water flow rate 喷枪处于标准气、水压力时所对应的水的流量。
3.9
标准气流量 standard water flow rate 喷枪处于标准气、水压力时所对应的气的流量。
3.10
索太尔平均直径 sauter mean diameter, SMD 体积与表面积比值相同的粒子的平均直径。
4外形图、型号标记和基本参数
4.1外形图
喷枪为三层不锈钢套管结构型式，喷枪外形如图1所示
进气口
进水口
说明： 1- 定位装置： 2- 一喷枪体：
导流板；一喷头。
3- 4-
图1喷枪外形图
2 JB/T13140—2017
5.3.3螺纹的尺寸及公差应符合GB/T196、GB/T197的规定。 5.3.4未注线性和角度尺寸公差应符合GB/T1804一2000的规定。 5.4性能 5.4.1流量 5.4.1.1标准水压力下喷枪标准水流量允差为土5%。 5.4.1.2标准气压力下喷枪标准气流量允差为土5% 5.4.2喷射角
喷枪在标准气、水压力时的喷射角度范围为30°，允差为土5°。 5.4.3平均颗粒直径
在标准气、水压力下的索太尔平均直径（SMD）范围为100μm～250μm。 5.4.4水流量调节
在标准气压条件下，调节水压，水、气流量变化曲线参见附录A。 5.5焊接 5.5.1焊接的零件必须符合产品图样和工艺要求。焊接表面应清理干净，不允许有油污、锈迹等。 5.5.2焊接坡口符合图样的要求，图样未规定的按GB/T985.1的要求选用。 5.5.3焊接焊缝应均匀整齐，不充许有裂纹、气孔、夹渣和咬边等缺陷。 5.5.4喷枪焊接处采用X射线检测，其验收标准不低于GB/T3323规定的I级。 5.6焊接强度
喷枪焊接后应进行耐压试验，不得出现渗漏或永久性变形。
6试验方法
6.1外观
喷枪外观采用目测和手感方法检测。 6.2表面粗糙度
喷枪表面粗糙度采用表面粗糙度测试仪检测。 6.3尺寸
喷枪外形尺寸采用相应精度的量具进行检验。 6.4性能试验 6.4.1流量试验
流量计置于距水、气入口不大于1000mm的位置处：被测试喷枪在标准水压力和标准气压力时进行测量，并记录相应的流量。
4
