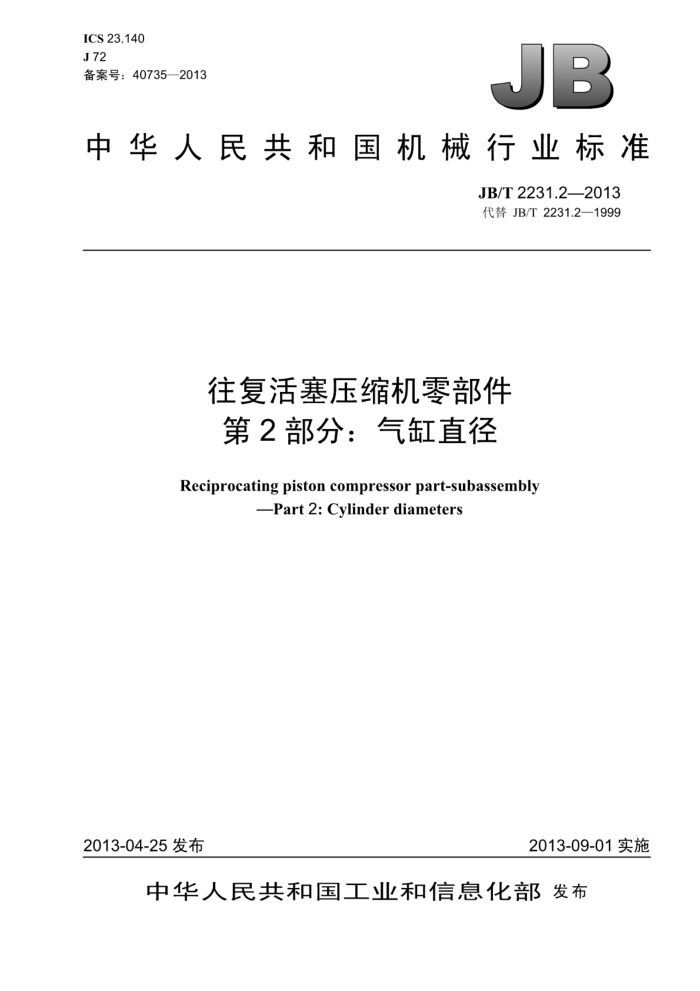

JB/T2231.2—2013 代替JB/T2231.2—1999
往复活塞压缩机零部件第2部分：气缸直径
Reciprocating piston compressor part-subassembly
-Part2:Cylinderdiameters
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T2231.2—2013
目 次
前言范围..
.I1
1
规范性引用文件气缸直径.. 特殊要求..
2 3 4 JB/T2231.2—2013
前言
JB/T2231《往复活塞压缩机零部件》分为五个部分：
第1部分：轴、销外径尺寸；第2部分：气缸直径；第3部分：薄壁轴瓦；第4部分：金属环状阀片；第5部分：气阀安装尺寸。
本部分为JB/T2231的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2231.2一1999《往复活塞压缩机零部件 ：第2部分：气缸直径》，与JB/T2231.2一1999
相比主要技术变化如下：
增加了10mm~19mm气缸直径尺寸。 本部分由中国机械工业联合会提出。 本部分由全国压缩机标准化技术委员会（SAC/TC145）归口。 本部分起草单位：合肥通用机械研究院。 本部分主要起草人：陈向东、郑家强。 本部分所代替标准的历次版本发布情况为：
JB/T2231.2—1999。
II JB/T2231.2—2013
往复活塞压缩机零部件第2部分：气缸直径
1 范围
JB/T2231的本部分规定了往复活塞压缩机的气缸直径尺寸。 本部分适用于往复活塞空气压缩机及其他往复活塞气体压缩机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2822—2005标准尺寸
3 气缸直径
往复活塞压缩机的气缸直径尺寸应符合表1的规定。超出表1范围的气缸直径，按GB/T2822一2005 中的R20、R40优先数系列选取。
表1
单位为毫米
11 19 30 48 71 110 170 260 420 670 1 060
12 20 32 50 75 (115) 180 280 450 710 1 120
13 21 34 53 80 120 190 300 480 750 1 180
15 24 38 60 90 130 210 340 530 850 一
17 26 42 (65) 100 150 240 380 600 950
10 18 28 45 67 105 160 250 400 630 1 000 注：括号内的尺寸不属于GB/T2822一2005的R40优先尺寸系列。
14 22 36 56 85 125 200 320 500 800 1 250
16 25 40 63 95 140 220 360 560 900
4 特殊要求
当对压缩机气缸直径尺寸有特殊要求时，可不受本部分的限制，但应符合GB/T2822一2005的规定。
