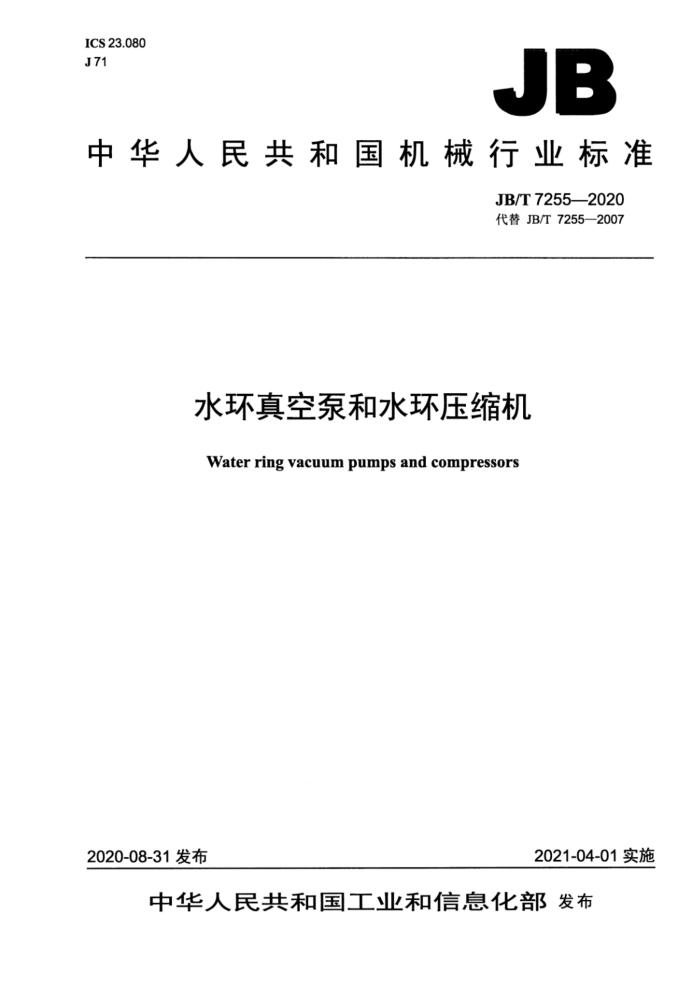

ICS 23.080 J71
JB
中华人民共和国机械行业标准
JB/T7255—2020 代替JB/T7255—2007
水环真空泵和水环压缩机
Water ring vacuum pumps and compressors
2021-04-01实施
2020-08-31发布
中华人民共和国工业和信息化部发布 JB/T72552020
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4型式与结构， 5技术要求.... 5.1 一般要求 5.2 性能... 5.3 驱动机.. 5.4 户外安装. 5.5 临界转速. 5.6 平衡 5.7 振动.. 5.8 噪声.. 5.9 承压件 5.10 作用在管口法兰上的外力和外力矩 5.11 入口和出口法兰 5.12 吸排气分配板（或侧盖）和分配器 5.13 叶轮 5.14 轴和轴套 5.15 轴承 5.16 轴密封.. 5.17 联轴器.. 5.18 带传动. 5.19 底座 5.20 材料.. 5.21 铸件质量 6试验方法 6.1 材料的化学成分分析和力学性能试验。 6.2 水压试验. 6.3 气密性试验 6.4 性能试验. 6.5 振动测量
I
6
6.6 噪声测量. 6.7 平衡试验. 7检验规则. 7.1 总则. 7.2 型式试验.
I JB/T7255—2020
7.3出厂检验. 7.4最终检验. 8使用保证.. 9标志、包装、运输和贮存 ..标患.. 9.2包装、运输和贮存
.8 8 6
++
..
II JB/T7255—2020
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7255一2007《水环真空泵和水环压缩机》，与JB/T7255一2007相比主要技术变化
如下：
修改了范围（见第1章，2007年版的第1章）；修改了规范性引用文件（见第2章，2007年版的第2章）；修改了术语和定义（见第3章，2007年版的第3章）；修改了泵的型式（见第4章，2007年版的4.1)；删除了泵的基本参数（见2007年版的4.2）；增加了按使用寿命至少20年和不间断运行至少3年进行设计制造的技术要求（见5.1.1）；增加了泵在户外安装时环境的具体要求（见5.4）；修改了在工作条件下泵转子的第一临界转速，由“至少应超出最高运行转速的10%”修改为 “在工作条件下，泵转子的实际第一临界转速应大于最大允许运行转速的120%（见5.5，2007 年版的5.4)；删除了振动测试时对振动测点的要求（见2007年版的5.6）；一删除了噪声测试时对噪声测点的要求（见2007年版的5.7)；增加了承压件最大允许工作压力的技术要求（见5.9.1)；增加了承压件壁厚应有至少3mm的腐蚀裕量的技术要求（见5.9.2)；增加了承压件与其他接口连接的技术要求（见5.9.3）；修改了泵进出口法兰公称压力等级，水环真空泵由“应不低于0.6MPa”修改为“应不低于 PN10”，水环压缩机进出口法兰公称压力等级由“最小不低于0.6MPa”修改为“对于额定排出压力小于或等于0.12MPa的水环压缩机应不低于PN10，对于额定排出压力大于0.12MPa 的水环压缩机应不低于PN20”（见5.11，2007年版的5.8.1)；增加了叶轮和轴可采用过盈配合或键传递转矩，并且能够传递不低于2.5倍的额定转矩及满足任何特定要求的技术要求（见5.13.1)；增加了轴在密封端面处的最大计算挠度不应大于50μm的技术要求（见5.14.2）； -增加了“如果垫片通过螺纹的轴，垫片内径应至少比螺纹大径大1.5mm，并且直径过渡处应有15°～20°的倒角，以免损坏垫片”的要求（见5.14.3）；修改了轴承的基本额定寿命L10，由“至少应为16000h”修改为“至少应为50000h，且其在正常转速下达到最大轴向和径向载荷时，额定寿命L10应不少于32000h”（见5.15.2，2007年版的5.15.2）；修改了水环真空泵和水环压缩机轴承的工作温度要求的描述（见5.15.3，2007年版的5.15.3）；增加了“采用油润滑时，应提供充分的冷却，使油温在规定的工作条件和环境温度不超过40℃ 的前提下，保持在70℃以下。轴承箱应装有油位计、通气机构和容量至少为0.12L的可视恒油位补油器”的技术要求（见5.15.5）”；一增加了对带中间连接套的加长挠性联轴器的要求，并对联轴器的计算系数提出了具体的要求
-
（见5.17)；
一增加了对带传动的技术要求（见5.18）：一增加了对叶轮及压力泵壳上的焊缝应进行磁粉或渗透检测的规定（见6.1.2）；
II JB/T7255—2020
修改了水压试验时间，由“应不少于10min”修改为“应不少于30min”（见6.2.2，2007年版
一
的6.2.2)；增加了对泵的气密性试验要求（见6.3）；增加了最终检验的要求（见7.4）。
-
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 本标准起草单位：淄博水环真空泵厂有限公司、山东精工泵业有限公司、广东肯富来泵业股份有限
公司、淄博真空设备厂有限公司、中石化广州工程有限公司、杭州碱泵有限公司、沈阳水泵研究所。
本标准主要起草人：陈维茂、燕洪顺、陈子明、邝国军、徐法俭、杨成炯、李进富、荆延波、孙海波、康娜。
本标准所代替标准的历次版本发布情况为：
JB/T72551994、JB/T7255—2007。
IV JB/T7255—2020
水环真空泵和水环压缩机
1范围
本标准规定了水环真空泵和水环压缩机的术语和定义、型式与结构、技术要求、试验方法、检验规则、使用保证、标志、包装、运输和贮存。
本标准适用于抽吸或输送不含颗粒、不溶于水、温度一般为-10℃～40℃的气体的水环真空泵和水环压缩机（以下简称泵）。
用其他液体作为工作液的液环真空泵和液环压缩机也可参考使用。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1184—1996 形状和位置公差 未注公差值 GB/T1220 不锈钢棒 GB/T 1348 球墨铸铁件 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T2100 通用耐蚀钢铸件 GB/T 3215 石油、石化和天然气工业用离心泵 GB/T 4662 滚动轴承 额定静载荷 GB/T 4879 防锈包装 GB/T 6391 滚动轴承 额定动载荷和额定寿命 GB/T9124（所有部分） 钢制管法兰 GB/T9239.1-2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T 9439 灰铸铁件 GB/T 11352 一般工程用铸造碳钢件 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T13929 水环真空泵和水环压缩机试验方法 GB/T13930—2010 水环真空泵和水环压缩机气量测定方法 GB/T17241.6整体铸铁法兰 GB/T29529—2013泵的噪声测量与评价方法 GB/T29531一2013泵的振动测量与评价方法 JB/T4127.1 机械密封第1部分：技术条件 JB/T4127.3 机械密封第3部分：产品验收技术条件 JB/T4297泵产品涂漆技术条件 JB/T6880.2 泵用铸钢件 JB/T10770 真空技术液环真空泵验收规范
1 JB/T7255—2020
NB/T47013.4承压设备无损检测第4部分：磁粉检测 NB/T47013.5承压设备无损检测第5部分：渗透检测
3术语和定义
下列术语和定义适用于本文件。
3.1
气量suctioncapacity <水环真空泵>在入口法兰处为给定的真空度（压力），且出口法兰处为标准大气压1013.25hPa时
单位时间内通过入口法兰处的气体体积。
<水环压缩机>在出口法兰处为给定的压力，且入口法兰处为标准大气压1013.25hPa时，单位时间内通过入口法兰处的气体体积。
注：气量的单位为立方米每分（m"/min）。
3.2
最大气量themostcapacity 给定转速下，水环真空泵的吸入绝压-气量曲线上的最大值。 注：最大气量的单位为立方米每分（m/min）。
3.3
真空度(压力） degree of vacuum <水环真空泵>入口法兰处在真空状态下气体的稀薄程度，用入口法兰处气体的绝对压力表示。 注：真空度（压力）的单位为百帕（hPa)。
3.4
表压力gaugepressure 以大气压力为零点测得的压力。 注1：表压力的单位为兆帕（MPa）；注2：本标准中用兆帕（MPa）表示的压力均为表压力。 排出压力dischargedpressure <水环真空泵>出口法兰处的绝对压力。 注1：水环真空泵排出压力的单位为百帕（hPa)。 <水环压缩机>出口法兰处的表压力。 注2：本标准中，水环压缩机的排出压力、最大允许工作压力及额定排出压力均为表压力。 最低允许吸入压力 Jminimumallowablesuctionpressure <水环真空泵>在规定条件下允许的最低吸入绝对压力，当进水温度与规定条件不符时，按实际进
3.5
3.6
水温度的饱和蒸汽压进行修正。
注：最低允许吸入压力的单位为百帕（hPa)。
3.7
最大允许工作压力 maximumallowableworkingpressure <水环压缩机>在规定的温度范围内压送指定的气体时，设计允许的最大连续工作压力（不包括机
械密封)。 3.8
极限真空 ultimatepressure <水环真空泵>在正常工作且没有引进气体的情况下，入口法兰处的绝对压力。 注：极限真空的单位为百帕（hPa)。
2 JB/T7255—2020
3.9
额定排出压力rateddischargepressure <水环压缩机>满足买方要求的工况条件所需的最高压力。
3.10
等温压缩功率isothermalcompresspower 气体温度不变，泵将气体由吸入压力压缩到排气压力所需的理论功率。 注：等温压缩功率的单位为千瓦（kW)。
3.11
轴功率shaftpower 泵实际消耗的功率。 注：轴功率的单位为千瓦（kW)。
3.12
等温压缩效率isothermalcompressefficiency 气体等温压缩功率与轴功率的百分比。
3.13
第一临界转速firstcriticalspeed 旋转零部件的最低横向自然振动频率与旋转频率相一致的转速。
3.14
规定条件 stated conditions 性能试验及验收测量时规定具备的条件： a）入口气体为环境空气（测量场地环境条件下的空气）； b）环境空气压力为1013.25hPa，温度为20℃； c）进水温度为15℃； d）环境空气相对湿度为70%； e）泵转速为规定转速，单位为转每分（r/min）。 注1：环境空气若在水环真空泵前经过节流阀后胀，则可视为干空气。 注2：水环真空泵抽饱和空气（空气中的水蒸气达到饱和状态）的气量可按GB/T13930一2010附录B中的公式换
算为抽干空气时的气量。
4型式与结构
泵可以分为以下型式： a）单级水环真空泵； b）单级水环压缩机； c）两级水环真空泵； d）两级水环压缩机。 以上型式均可按单作用轴向吸排气或径向吸排气以及双作用轴向吸排气或径向吸排气设计制造，
5技术要求
5.1一般要求 5.1.1泵（包括辅助设备）应按使用寿命至少20年（不包括轴及轴上的旋转零件、密封件等易损件），
3
