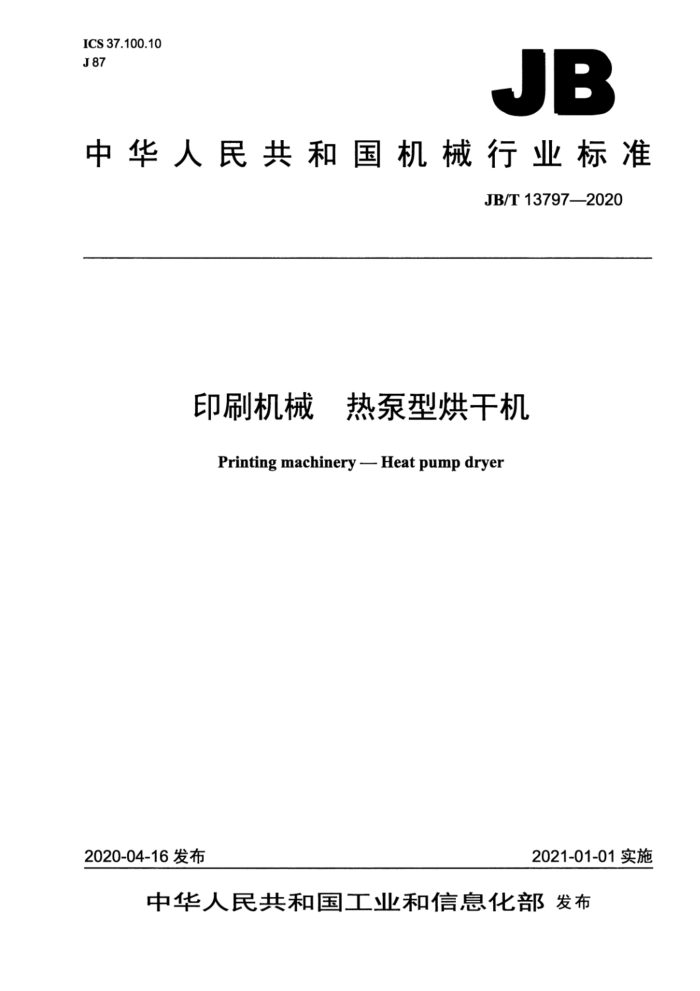

JB
中华人民共和国机械行业标准
JB/T13797—2020
印刷机械 热泵型烘干机 Printing machinery - Heat pump dryer
2020-04-16发布
2021-01-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4型式和基本参数
I
4.1组成.. 4.2 型式.. 4.3 基本参数 4.4 型号与名称. 5技术要求 5.1 一般要求. 5.2 性能要求 5.3 使用性能要求 5.4 安全防护. 5.5 电气安全. 5.6 外观要求. 5.7 噪声， 5.8 使用说明书和产品合格证。 6试验方法 6.1 一般要求试验， 6.2 性能试验 6.3 使用性能试验 6.4 安全防护试验. 6.5 电气安全试验 6.6 外观质量检验. 6.7 噪声测量 7检验规则 7.1 出厂检验 7.2 型式检验 8标志、包装、运输和贮存 8.1 标志 8.2 包装... 8.3 运输. 8.4 贮存附录A（规范性附录） 发热器件表面温度安全限值附录B（资料性附录） 测量仪表精确度和试验读数允许误差
8
10 11 附录C（规范性附录） 烘干机环境干、湿球温度的测量和风量测量方法 C.1试验装置. C.2试验方法，参考文献
12
.12 13 16
图1噪声测量点位置图C.1多个喷嘴空气流量测量装置
12
表1基本参数. 表2名义工况的制热性能系数COP限值表3试验条件. 表A.1 发热器件表面温度安全限值表B.1 测量仪表精确度. 表B.2 试验读数允许误差表 C.1 空气运动黏度.
3
6
10
11 ..11 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：广东芬尼克兹节能设备有限公司、陕西北人印刷机械有限责任公司、北京高
科印刷机械研究所有限公司、深圳职业技术学院、佛山市质量和标准化研究院、广东省东莞市质量技术监督标准与编码所、云南通印股份有限公司。
本标准参加起草单位：浙江美格机械股份有限公司、北京印刷学院、深圳市科精诚印刷机械制造有限公司。
本标准主要起草人：王凯、向光富、马振江、孙秀萍、薛志成、刘建防、王利婕、杨柳慧、尹纯、 罗锐球、溥德伟、普光、刘国方、张皓、王仪明、武淑琴、蔡吉飞、邱耀光。
本标准为首次发布。 印刷机械热泵型烘干机
1范围
本标准规定了热泵型烘干机（以下简称烘干机）的术语和定义，型式、基本参数，技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于烘干温度在160℃以下、风量为10000m/h以下的烘干机
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB4706.32一2012家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求 GB/T4879防锈包装 GB/T6388运输包装收发货标志 GB8624--2012建筑材料及制品燃烧性能分级 GB/T9969工业产品使用说明书总则 GB/T10870一2014蒸气压缩循环冷水（热泵）机组性能试验方法 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T14294—2008组合式空调机组 GB/T14436工业产品保证文件总则 GB/T18430.1一2007蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷
水（热泵）机组
GB/T21067工业机械电气设备电磁兼容通用抗扰度要求 GB/T21087-2007空气-空气能量回收装置 GB25131一2010蒸气压缩循环冷水（热泵）机组安全要求
3术语和定义
下列术语和定义适用于本文件。
3.1
热泵型烘干机heatpumpdryer 采用由电动机驱动的蒸汽压缩制冷循环系统，将低品位热源的热量提升至可利用的高品位的热量，
并应用于印刷品烘干过程的烘干设备。 3.2 表1基本参数
基本参数中温型 ≤10000 80~120 24~36 500~1000
序号 1 2 3 4 4.4型号与名称
项目送风量m/h 送风温度℃ 辅助热源功率kW
低温型
高温型
120~160 >36 450~900
40~80 ≤24 600~1200
风压Pa
烘干机型号的编制和名称宜符合JB/T3090的规定。
5技术要求
5.1一般要求 5.1.1烘干机各零部件的安装应牢固、可靠，压缩机、风扇电动机应具有防振措施。 5.1.2烘干机送风系统的隔热层与壁板应结合牢固、密实，不应出现鼓起、皱、翘边等现象。 5.1.3烘干机应运转正常，各保护装置应动作灵敏，运转时应无异常声响，管路与零部件间不应有相互摩擦和碰撞。 5.1.4烘干机在起动、运行、停止后，外壳表面不应出现塑性变形。 5.2性能要求 5.2.1烘干机的单点泄漏率应低于5g/a，并应充分保证烘干机在应用周期中的气密性。 5.2.2显热换热器应做好新风和回风间的隔离措施，不应出现串风现象。显热换热器的内部漏风率和外部漏风率应符合GB/T21087—2007中表1的规定。 5.2.3最大负荷工况下烘干机各发热器件表面温度不应超过规定的安全限值，发热器件表面温度安全限值应符合表A.1的规定。 5.3使用性能要求 5.3.1 名义工况性能 5.3.1.1实测消耗功率不应高于名义消耗功率的110%。 5.3.1.2实测送风量不应低于额定送风量的95% 5.3.1.3实测制热量不应低于名义制热量的95%。 5.3.1.4 制热性能系数COP不应低于表2的规定。
表2名义工况的制热性能系数COP限值
高温型 1.8
类型 COPkW/kw
低温型 4.0
中温型 3.0
5.3.2最大、最小负荷工况性能 b）电动机、电器元件、连接线及其他零部件应正常工作。 5.3.3自动融霜工况性能
烘干机在自动融霜工况下运行时： a）安全保护元器件不应动作而使烘干机停止运行： b）自动融霜时的融化水和热源侧换热器的冷凝水应能正常排放或处理： c）自动融霜运行时间不应超过运行周期的20%，有两个以上独立制热循环的烘干机，各独立循环
自动融霜时间不应超过各运行周期之和的20% d）送风温度允许偏差不应超过土2℃。
5.4安全防护
5.4.1烘干机安全防护要求应符合GB25131一2010中4.3.1～4.3.6和本标准的规定 5.4.2绝热材料应具有良好的保温性能，绝热材料和粘接剂应无毒、无异味，绝热材料应符合GB 86242012表1中B1级难燃材料的规定。 5.4.3烘干机辅助热源系统中的辅助电加热器热脱扣器应在达到保护温度时跳开。 5.4.4人手可触摸的机身外壳表面最高温度不应超过50℃。 5.4.5烘干机的压缩机和风扇电动机的过载保护功能应灵敏可靠。 5.4.6烘干机应具有送风温度异常保护和风量异常保护装置，其装置应灵敏可靠，并具备报警功能。 5.4.7烘干机热泵系统排气侧和吸气侧的压力保护装置应安全可靠，当任意一种压力异常时应自动报警。 5.4.8采用微处理器控制系统的烘干机，应有抑制电磁干扰的功能，其控制系统的抗扰度应符合GB/T 21067的规定。 5.5电气安全 5.5.1烘干机的防触电保护应符合GB25131一2010中4.4.1的规定。 5.5.2烘干机的绝缘电阻、耐电压要求应符合GB25131一2010中4.4.2和4.4.3的规定。 5.5.3烘干机内部布线应符合GB25131一2010中4.4.6的规定。 5.5.4电源连接和外部导线用接线端子应符合GB251312010中4.4.7的规定。 5.5.5烘干机的接地装置应符合GB25131--2010中4.4.8的规定。 5.6外观要求 5.6.1烘干机外表面应清洁，涂漆表面应光滑。 5.6.2涂装件涂层应牢固、细致、色泽均匀，表面应无明显的气泡、流痕、漏涂、底漆外漏及不应有的皱纹和其他损伤。 5.6.3电镀件和紧固件应进行防锈处理，其表面应光滑细密、色泽均匀，不应有明显的斑点、针孔气泡、镀层脱落等缺陷。 5.6.4装饰性塑料件不得有裂痕、气泡和明显缩孔等缺陷。 5.6.5外露加工表面不准许有磕碰、划伤锈蚀等缺陷。 5.6.6外露非加工表面不应有气孔、凸瘤、凹陷等有损美观的缺陷。 5.6.7各种管路、线路的外露部分，应布置紧凑、排列整齐、固定牢靠 5.6.8 烘干机控制面板上的文字说明、标记、图案等应清晰规范。 5.6.9标牌粘贴应平整、光洁，配置应合理、牢固，不应有偏斜、卷边、起皱等缺陷。
