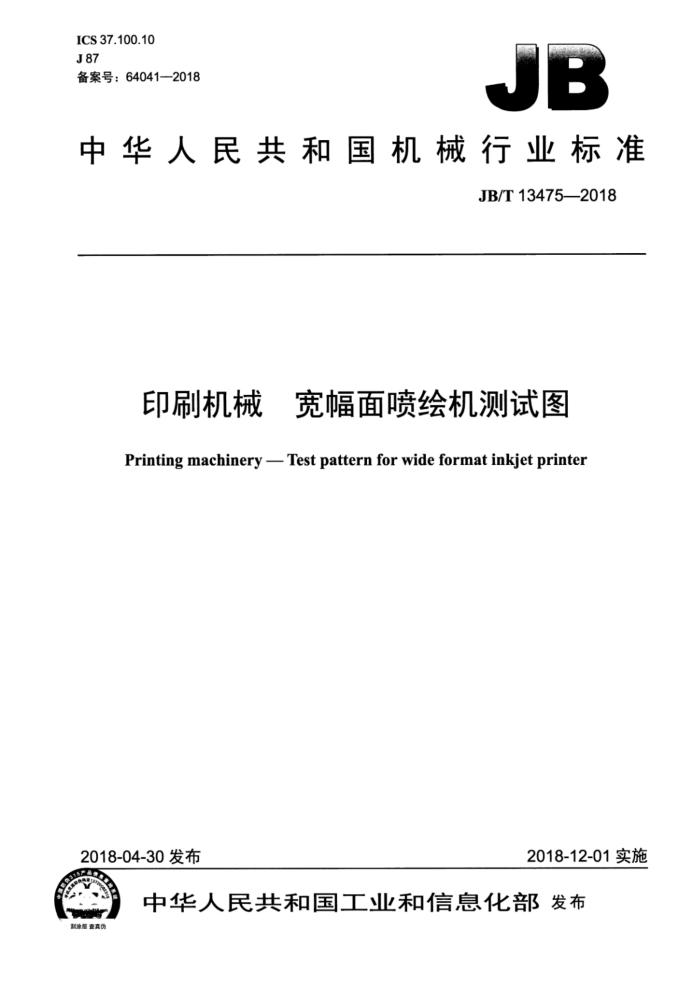

JB
中华人民共和国机械行业标准
JB/T13475—2018
印刷机械 宽幅面喷绘机测试图
Printing machinery - Test pattern for wide format inkjet printer
2018-12-01实施
2018-04-30发布 目 次
前言 1范围 2术语和定义 3结构组成和结构要素... 3.1测试图的结构组成， 3.2测试图彩色样稿. 3.3测试图的电子文档. 3.4测试图的结构要素.. 4使用方法 4.1刻度线测试 4.2套色、分辨力和均匀性测试 4.3米字圆测试 4.4星形测试.
ILI
4.5 图像测试.. 4.6 色阶色域测试. 4.7 渐变条测试. 4.8 渐变圆测试 4.9 色块测试， 4.10 全色渐变测试 4.11 二维码测试. 4.12 断墨测试 4.13 文字测试 4.14 不同喷绘宽度和长度测试图的平铺方法
2
12
12
12
12
........
图1 测试图结构组成图2 测试图彩色样稿.. 图3 刻度线测试图形. 图4 套色、分辨力、均匀性测试阴图图5 套色、分辨力、均匀性测试阳图图6 米字圆测试图形. 图7 星形测试图形图8 图像测试图形. 图9 色阶色域测试图形图10 渐变条测试图形. 图11 渐变圆测试图形. 图12 色块测试图形. 图15 测试信息图形图16 断墨测试图形图17 文字测试图形图18 宽度为1600mm时的平铺. 图19 宽度为1800mm时的平铺.. 图20 宽度为2500mm时的平铺. 图21 宽度为3200mm时的平铺.. 图22 宽度为5000mm时的平铺图23 宽度为5000mm时横向和纵向同时平铺
..9 9 ..10
.12 .*. 12 .. 2
...
E.EE.E- EE..EE.EEEEEE.EE..E..
..12 .13 .13 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：深圳市润天智数字设备股份有限公司、黑迈数码科技（嘉善）有限公司、安
徽力宇电脑设备制造有限责任公司、广东省佛山市质量技术监督标准与编码所、北京高科印刷机械研究所有限公司、上海泰威技术发展股份有限公司、广东省东莞市质量技术监督标准与编码所。
本标准参加起草单位：深圳职业技术学院。 本标准主要起草人：江洪、金世华、忻国华、欧阳东明、张昱、章道陆、杨柳慧、龚悦、刘建防、
童舟，吴晓雅、罗锐球，何颂华。
本标准为首次发布。 印刷机械宽幅面喷绘机测试图
1范围
本标准规定了宽幅面喷绘机测试图（以下简称测试图）的术语和定义、结构组成、结构要素、使用方法。
本标准适用手卷材型宽幅面喷绘机和平板型宽幅面喷绘机。
2术语和定义
下列术语和定义适用于本文件。
2.1
横向 X-axis direction 宽幅面喷绘机喷头与介质的相对扫描方向。
2.2
纵尚 Y-axis direction 宽幅面喷绘机介质与喷头的相对步进方向。
3结构组成和结构要素
3.1测试图的结构组成
测试图由十四部分组成，如图1所示。 3.2 2测试图彩色样稿
测试图彩色样稿如图2所示。 3.3测试图的电子文档
测试图的电子文档应为PDF格式文件。 3.4测试图的结构要素 3.4.1刻度线测试区：刻度线测试图形（见图3）由线线之间间隔为1mm短线、中线和长线三种线条组成，短线长度为10mm，中线长度为15mm，长线长度为20mm，线条为黑色，位于测试图的周边（见图1，图2）。刻度线测试区用于测量测试图印品外形的实际长度、实际宽度和对角线尺寸，计算印品的尺寸误差。 2
2
4 3
14
说明： 1——刻度线测试区： 2——套色、分辨力、均匀性测试区； 3—米字圆测试区； 4星形测试区： 5——图像测试区 6—色阶色域测试区： 7——渐变条测试区：
8.——渐变圆测试区 9.—色块测试区； 10—全色渐变测试区； 11—二维码测试区： 12——测试信息区； 13.——断墨测试区; 14———文字测试区。
图1测试图结构组成 一 图3刻度线测试图形
3.4.2套色、分辨力、均匀性测试区：套色、分辨力、均匀性测试分阴图和阳图两种图形，阴图是背景为基本色、图形为无色的图案（见图4）；阳图是背景为无色、图形为基本色的图案（见图5）。阴图分布在刻度线测试区内四角（见图1、图2），阳图分布在刻度线测试区内四周中部（见图1、图2）。每个图案由横向线条和纵向线条组成，用于测试横向套色和纵向套色。每组线条由0.02mm～0.2mm十组线条组成，各种基本色组合，用于测试宽幅面喷绘机喷印最细线条的能力，即分辨力，单位为毫米（mm）。同一测试图不同测试区的图形对比，以及多个测试图的测试区图形对比，用于测试宽幅面喷
